DO 2.1
DO 2.1-10
06/2012 - 51 - NP-DO2.1_5_06-2012
6. OPIS WYROBU
6.1. Zastosowanie zgodnie z przeznaczeniem
Pompa ssąca DO 2.1 jest źródłem podciśnienia dla instrumentów - końcówek – węży odsysających zestawu
dentystycznego, który jest wyposażony w blok odsysania (tzn. uchwyt z wężem, końcówkami oraz
oddzielaczem - separatorem).
Pompa ssąca składa się z agregatu odsysania z podstawą, dodatkowego wentylatora chłodzącego, modułu
sterowania oraz skrzynki z izolacją przeciwhałasową. Wyrób zostaje uruchamiany napięciem sterującym
(24V/0.1A DC/AC) lub przez włączenie łącznika (model „T“) zestawu. Wentylator chłodzący zabezpiecza w
skrzynce obieg wymuszony powietrza.
Pompy ssące są produkowane zgodnie z przeznaczeniem:
DO 2.1, DO 2.1-10 – stacjonarna pompa w skrzynce – służy jako źródło podciśnienia dla zestawu
dentystycznego, podstawa pompy jest wyposażona w moduł sterowania, który włącza odsysarkę po
przyjęciu sygnału 24V AC/DC z zestawu. Skrzynka efektywnie tł
umi hałas pompy .
DO 2.1 T, DO 2.1-10 T – wykonanie jak w przypadku DO 2.1, pompa ssąca jest opanowana łącznikem z
zestawu napięciem z modula „T“.
DO 2.1 Z, DO 2.1-10 Z – stacjonarna pompa bez skrzynki – służy jako źródło podciśnienia dla zestawu
dentystycznego, podstawa pompy jest wyposażona w moduł sterowania, który włącza odsysarkę po
przyjęciu sygnału 24V AC/DC z zestawu.
DO 2.1 TZ, DO 2.1-10 TZ – wykonanie jak w przypadku DO 2.1 Z, pompa ssąca jest opanowana łącznikem
z zestawu napięciem z modula „T“.
Pompy ssące oznaczone DO 2.1-10, DO 2.1-10 T różnią się od pozostałych tylko swoimi
rozmiarami oraz masą tak, aby odpowiadały wyglądowi sprężarek typu DK50-10 S.
7. OPIS FUNKCJI

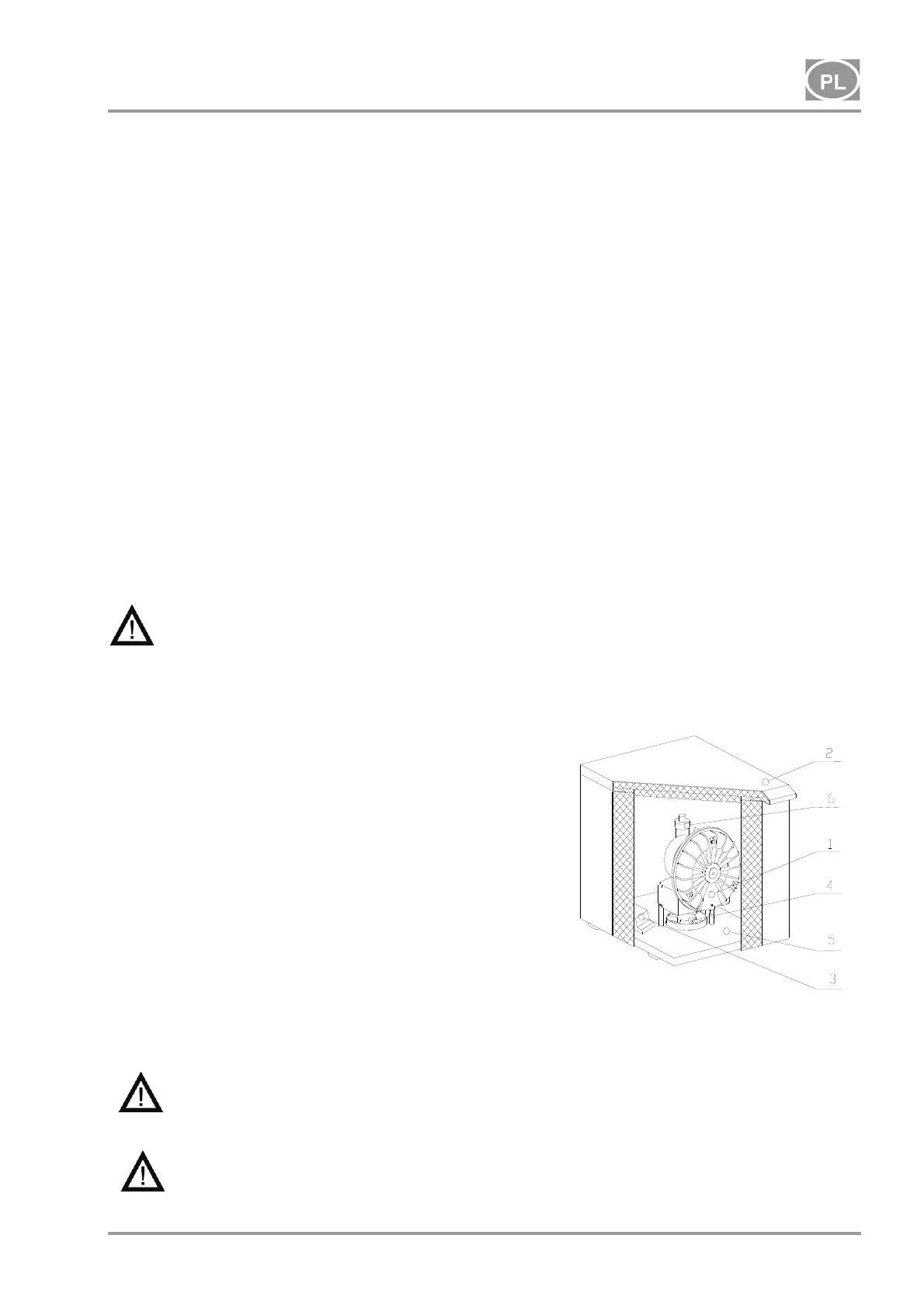

Agregat pompy (1) (rys. 1) zabezpiecza
w rozprowadzaniu pneumatycznym podciśnienie, w wyniku
czego odsysa ciała obce z pola pracy lekarza i
odprowadza je do separatora w zestawie dentystycznym.
Czyste powietrze za separatorem przechodzi agregatem
odsysania i dalej jest odprowadzane przez wąż wyjściowy
do środowiska poza gabinetem. Agregat odsysania jest
włączany przez modu
ł sterowania (3) po przyjęciu sygnału
z zestawu (napięciem 24V AC/DC lub przez włączenie -
model „T“). Agregat znajduje się na podstawie (5) nad
wentylatorem chłodzącym (4), który zabezpiecza
w skrzynce (2) obieg wymuszony powietrza. Metalowa
skrzynka na nóżkach posiada izolację przeciwhałasową,
która zapewnia niski poziom hałasu w środowisku, jak
również za pomocą wentylatora (4) wystarczającą
wymianę powietrza chłodzącego doprowadzanego
szczeliną między skrzynką, ewentualnie podstawą i
podłogą. Powietrze chłodzące jest następnie
odprowadzane otworem w tylnej ścianie skrzynki.
Zabrania się twarzenia przeszkód przy doprowadzaniu powietrza chłodzącego do
skrzynki (na obwodzie dolnej części skrzynki) oraz na wyjściu ciepłego powietrza w
górnej tylnej części skrzynki.
W przypadku ustawienia ssaki na miękkiej podłodze, np. na dywanie, należy zostawić
odstęp pomiędzy podstawą i podłogą lub skrzynką i podłogą, np. przez podłożenie
twardych podkładek pod nóżki.
Rys.1
