M1 Groupe d’aspiration
EV1 Ventilateur
CP1 Module de
commande
Fig.3
2
1
U
N2
X1
1
U
PEN
EV1 M1
1
M
B1
C
5
4
X2
PS-DO2
(PST-DO2)
CP1
U
N2
X1
1
5
4
X2
PS-DO2
C1
D1
+
Re1
FU1 FU2
U
N2
X1
1
5
4
X2
PST-DO2
C1
D1
+
Re1
FU1 FU2
Tr1
24V AC/DC
or EXT.

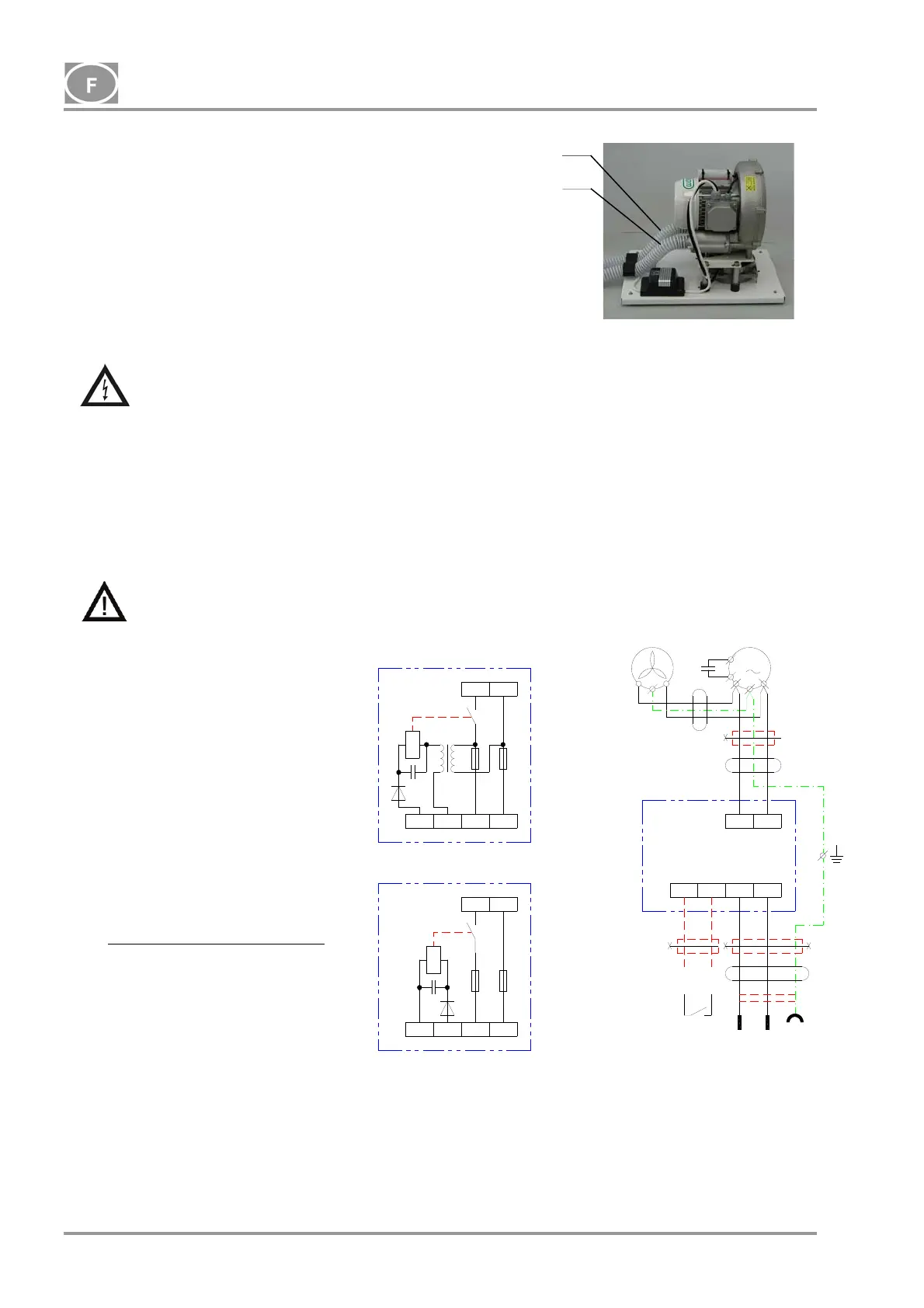

9.1. Branchement de la sous-pression
Deux tuyaux pour aspiration et refoulement sont branchés au
groupe d’aspiration (fig.3). Les tuyaux reliés à l’entrée (1)et à la
sortie (2) du groupe mènent vers la paroi de fond de l’armoire et
sortent à travers le trou de fond ou débouchent dans la
canalisation dans le plancher. Le tuyau d’aspiration est relié à la
distribution du récepteur (unité dentaire) et le tuyau de refoulement
est relié aux conduits sortant à l’extérieur de la zone de travail de
l’utilisateur.
9.2. Branchement d’électricité
Brancher la fiche du cordon réseau dans la prise réseau.
L’appareil est livré avec le cordon terminé par une fourchette à contact protégé. Il est
absolument indispensable de respecter la réglementation électrotechnique locale. La
tension de réseau et la fréquence doivent correspondre aux indications sur la plaque
d’appareil.
Pour des raison de sécurité, la prise doit être aisément accessible pour que l’appareil puisse se
débrancher facilement en cas de danger.
Le circuit de courant respectif doit être assuré dans la distribution de l’énergie électrique par 16A au
maximum.
Le groupe d’aspiration est piloté par la tension (24V / AC/DC) partant de l’unité ou par l’enclenchement de
l’interrupteur (modèle „T“) donc le signal amené par le cordon de l’unité dentaire au module de commande
de l’aspirateur.
Le cordon électrique au réseau électrique ainsi que les tuyaux à air ne peuvent pas être
cassés.
10. SCHÉMA DE COUPLAGE
11. MISE EN EXPLOITATION INITIALE
Vérifier si tous les éléments de fixation utilisés pendant le transport sont enlevés.
Vérifier le branchement correct des conduits de sous-pression de l’air.
Vérifier le branchement correct au réseau électrique et la liaison électrique de l’unité dentaire.
L’aspirateur dentaire est commandé du bord de l’unité, il commence à créer la sous-pression dans la
distribution une fois institué le signal de l’unité au module de commande.
230 V
L`OBJET ELECTRIQUE
CLASS I
TYPE B
