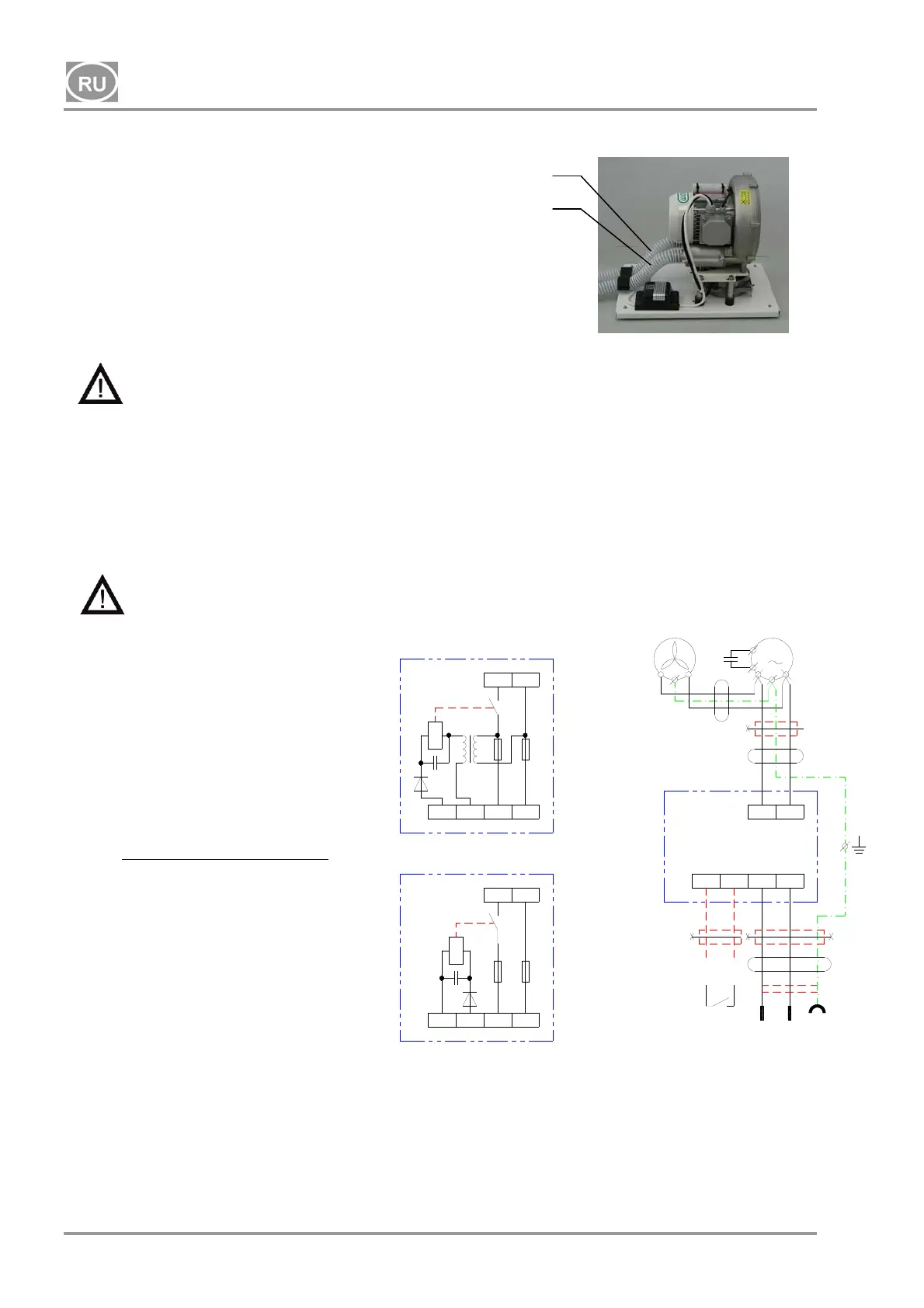

EKOM DO 2.1 - Схемa Соединения; Первый Пуск В Эксплуатацию

DO 2.1
DO 2.1-10
NP-DO2.1_5_06-2012 - 26 - 06/2012
ПРИМЕЧАНИЕ
M1
Отсасывающий
агрегат
EV1 Вентилятор
CP1 Модуль
управления
Рис.3
U
N2
X1
1
U
PEN
EV1 M1
1
M
B1
C
5
4
X2
PS-DO2
(PST-DO2)
CP1
U
N2
X1
1
5
4
X2
PS-DO2
C1
D1
+
Re1
FU1 FU2
U
N2
X1
1
5
4
X2
PST-DO2
C1
D1
+
Re1
FU1 FU2
Tr1
24V AC/DC
or EXT.
9.1. Присоединительный элемент частичного вакуума
К отсасывающему агрегату (рис.3) присоединены два
шланга для всасывания и выпуска. Шланги со входа (1) и
выхода (2) агрегата подводятся к задней стенке
шкафчика и выходят через заднее отверстие или
подсоединены к трубопроводу в полу. Всасывающий
шланг присоединен к распределительной сети
электроприбора (дентальной установки), а выходной
шланг подсоединен
к распределительной сети,
находящейся вне рабочего пространства пользователя.
9.2. Электрический присоединительный элемент
Засунуть вилку сетевого шнура в сетевую розетку. Устройство поставляется с
вилкой с защитным контактом. Необходимо соблюдать местные электротехнические
инструкции. Напряжение сети и частота должны соответствовать данным на щитке
прибора.
 Розетка должна быть с точки зрения безопасности хорошо доступна, чтобы устройство в случае
опасности можно было безопасно отсоединить от сети.
 Соответствующий контур тока должен быть в распределительной сети электроэнергии защищен не
более 16 A.
 Отсасывающий агрегат включается напряжением (24 В перем./пост) в установке или включением
выключателя (модель „T“), подводимым с помощью
шнура от дентальной установки к модулю
управления аспиратора.
Электрический шнур для подсоединения к электросети и воздушные шланги не
должны быть согнуты.
10. СХЕМA СОЕДИНЕНИЯ
11. ПЕРВЫЙ ПУСК В ЭКСПЛУАТАЦИЮ
 Проверить, были ли устранены все фиксирующие элементы, применяемые во время
транспортировки
..
 Проверить правильное присоединение распределительных сетей частичного вакуума воздуха
 Проверить правильное присоединение оборудования к электросети и электрическое
подсоединение к дентальной установке.
 Дентальный аспиратор управляется установкой и запускается в действие – начнет создавать
частичный вакуум в распределительной сети – после подачи сигнала от установки к модулю
управления.
2
1
230 V
УСТРОЙСТВО ТИПА „B“,
КЛАССА I.
