EKOM DO 2.1 - Schemat Podłączenia; Pierwsze Uruchomienie

DO 2.1
DO 2.1-10
06/2012 - 53 - NP-DO2.1_5_06-2012
Ozn. Nazwa
M1 Agregat odsysania
EV1 Wentylator
CP1 Moduł sterowania

U
N2
X1
1
U
PEN
EV1 M1
1
M
B1
C
5
4
X2
PS-DO2
(PST-DO2)
CP1
U
N2
X1
1
5
4
X2
PS-DO2
C1
D1
+
Re1
FU1 FU2
U
N2
X1
1
5
4
X2
PST-DO2
C1
D1
+
Re1
FU1 FU2
Tr1
24V AC/DC
or EXT.
9.1. Przyłącze podciśnienia
Do agregatu odsysania (rys. 3) są podłączone dwa węże do
ssania oraz odprowadzania. Węże wejścia (1) oraz wyjścia
(2) agregatu są doprowadzone do tylnej ściany skrzynki i
wyprowadzone jej tylnym otworem, ewentualnie są
podłączone do przewodów w podłodze. Wąż ssący jest
podłączony do rozprowadzania przyrządu (zestawu
dentystycznego) oraz wąż odprowadzający jest podłączony
do przewodów wyprowadzonych za środowisko pracy
użytkownika
.
9.2. Przyłącze elektryczne
Podłączyć wtyczkę przewodu sieciowego do gniazdka.
Przyrząd jest dostarczany z wtyczką z bolcem ochronnym. Należy przestrzegać miejscowe
przepisy elektrotechniczne. Napięcie sieci oraz częstotliwość powinny odpowiadać danym
na tabliczce przyrządu.
 Ze względu bezpieczeństwa gniazdko powinno być łatwo dostępne, aby w przypadku awarii przyrządu
szybko odłączyć go od sieci.
 Dany obwód prądu elektrycznego powinien być zabezpieczony maksymalnie przez 16 A
 Agregat odsysania zostaje uruchamiany napięciem (24V / AC/DC) lub przez włączenie łącznika (model
„T“) doprowadzone sznurem zestawu dentystycznego do modułu sterowania pompy .
Przewód elektryczny służący do podłączenia do sieci oraz węże powietrza nie mogą być
przełamane.

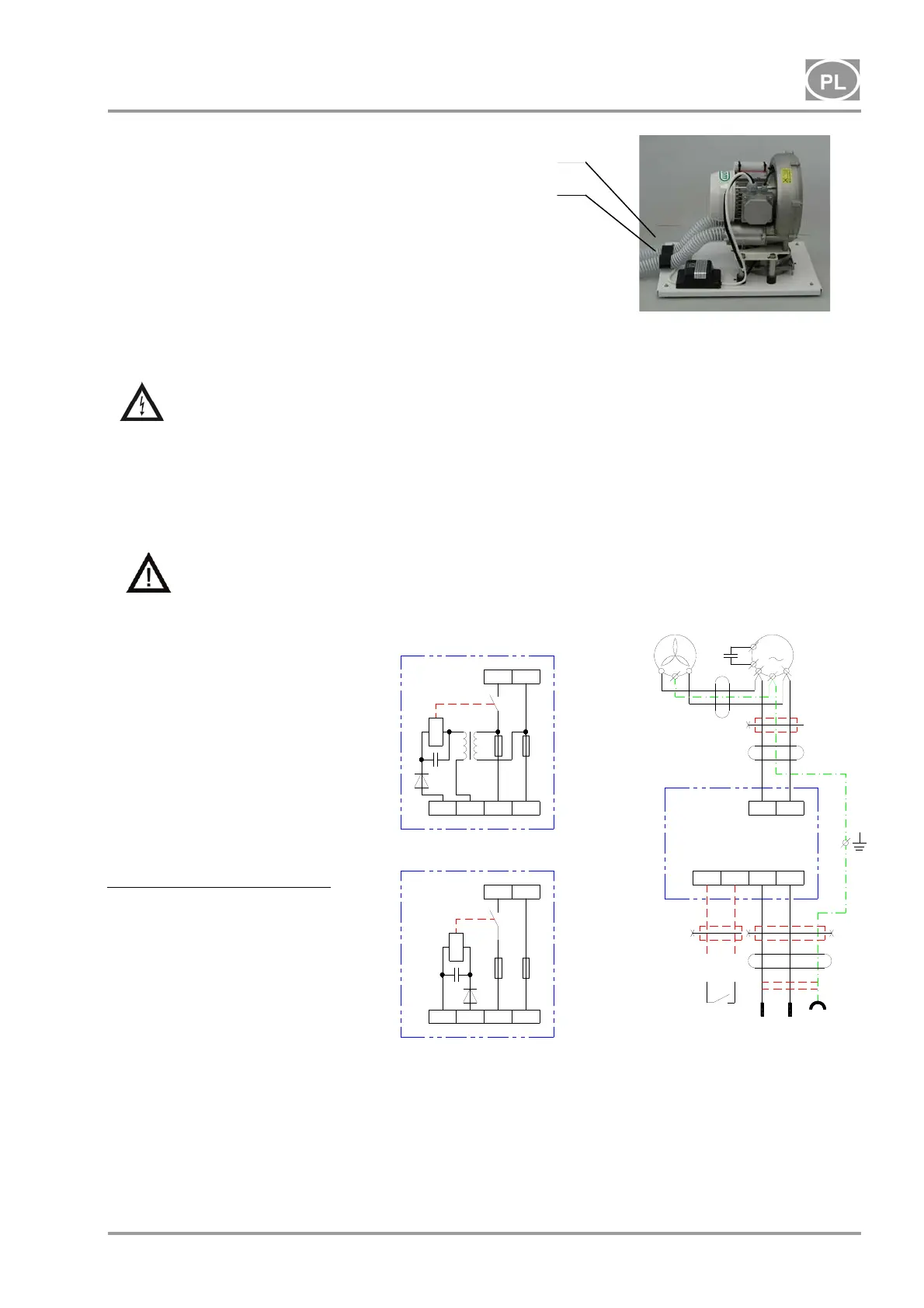

10. SCHEMAT PODŁĄCZENIA
11. PIERWSZE URUCHOMIENIE
 Skontrolować, czy zostały usunięte wszystkie usztywnienia transportowe.
 Skontrolować sprawność podłączenia przewodów podciśnienia powietrza.
 Skontrolować podłą
czenie urządzenia do sieci elektrycznej oraz podłączenie elektryczne do zestawu
dentystycznego.
 Pompa ssąca jest regulowana z zestawu i zostaje uruchamiana - zaczyna stwarzać podciśnienie w
rozprowadzaniu – po przyjęciu sygnału z zestawu przez moduł sterowania.
230 V
PRZEDMIOT ELEKTRICZNY KL. I
TYP B
Rys.3
2
1
