6. ОПИСАНИЕ ИЗДЕЛИЯ
6.1. Применение в зависимости от назначения
Дентальный аспиратор DO 2.1 является источником частичного вакуума для инструментов -
наконечников – отсасывающих шлангов дентальной установки, которая оснащена отсасывающим
блоком (это означает – держателем со шлангом, наконечниками и отделителем- сепаратором).
Дентальный аспиратор состоит из отсасывающего агрегата с основанием, охлаждающего
дополнительного вентилятора, из модуля управления и
шкафчика с шумопоглощающей изоляцией.
Изделие запускается в действие управляющим напряжением (24В/0,1A пост./перем.) или
включением выключателя (модель „T“) в установке. Охлаждающий вентилятор создает в шкафчике
принудительную циркуляцию воздуха.
Дентальные аспираторы изготавливаются в зависимости от назначения:
DO 2.1, DO 2.1-10 – стационарный аспиратор в шкафчике – служит в качестве источника частичного
вакуума для дентальной установки, аспиратор
с основанием оснащен модулем управления, который
включает аспиратор после подвода сигнала 24 В перем./пост. от установки. С помощью шкафчика
эффективно снижен уровень шума аспиратора.
DO 2.1 T, DO 2.1-10 T – модификация такая же, как при DO 2.1, аспиратор управляет выключатель
состава напряжением из модуля „Т“.
DO 2.1 Z, DO 2.1-10 Z – стационарный аспиратор без шкафчика – служит в качестве источника
частичного вакуума
для дентальной установки, аспиратор с основанием оснащен модулем
управления, который включает аспиратор после подвода сигнала 24 В перем./пост. от установки.
DO 2.1 TZ, DO 2.1-10 TZ – модификация такая же, как DO 2.1 Z, аспиратор управляет выключатель
состава напряжением из модуля „Т“.
Дентальные аспираторы, имеющие маркировку DO 2.1-10, DO 2.1-10 T, DO 2.1-10 Z, DO 2.1-
10 TZ , отличаются от остальных только по своим размерам и массе, дизайн соответствует
дизайну aспираторов типа DK50 S и DK50-10 S.
7. ОПИСАНИЕ РАБОТЫ

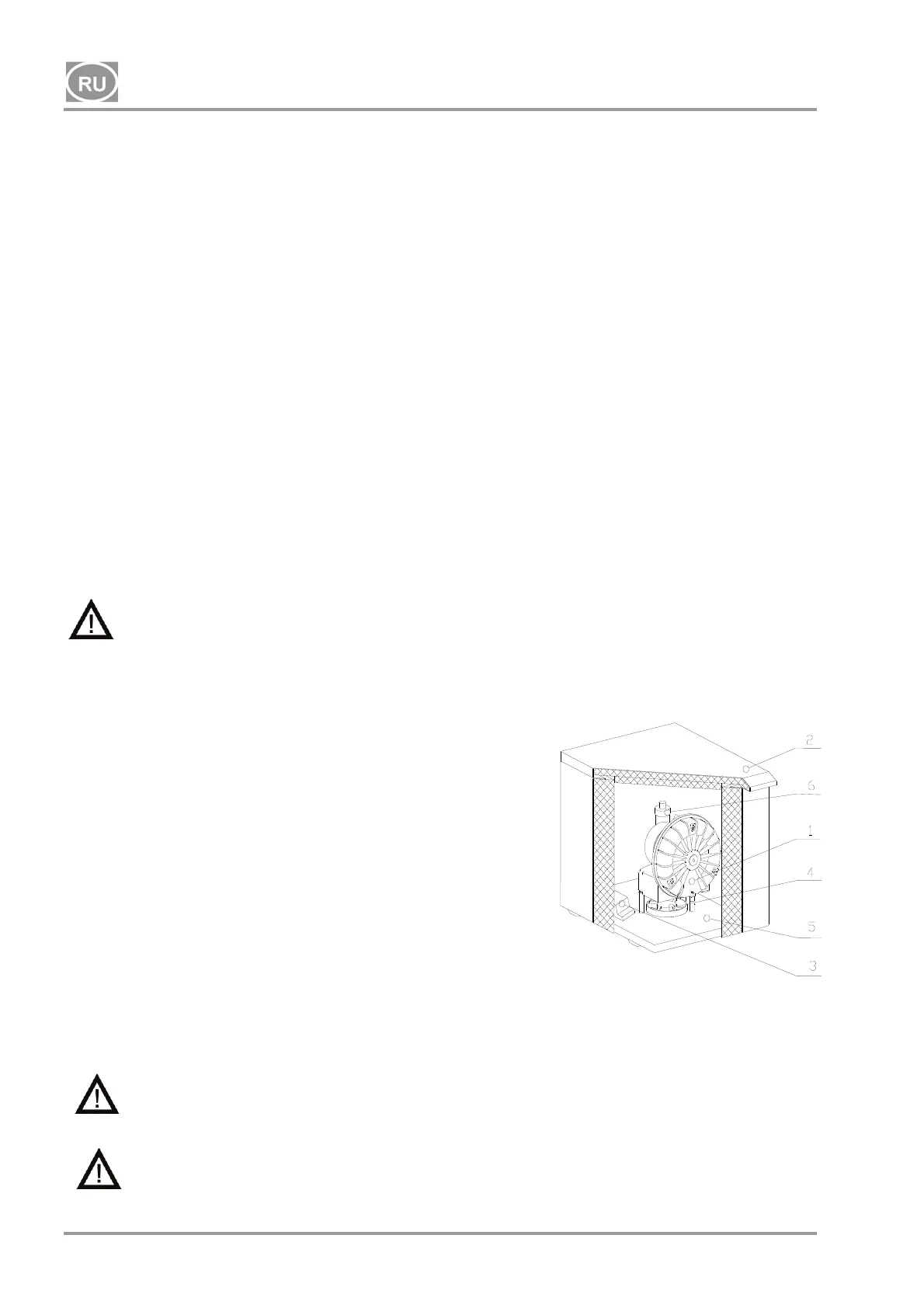

Агрегат аспиратора (1) (рис.1) создает в пневматической
распределительной сети частичный вакуум, при этом
отсасывает чужеродные вещества из рабочего поля врача и
направляет их в сепаратор зубной установки. Чистый воздух
проходит после сепаратора через отсасывающий агрегат и
далее выпускается через выходной шланг и глушитель шума
прямой (6) в окружающую среду вне кабинета.
Отсасывающий агрегат включается с помощью модуля
управления (3) после подвода сигнала от установки
(напряжением 24 В перем./пост. или включением
выключателя- модель „T“). Агрегат расположен на основании
(5) над охлаждающим вентилятором (4), который
создает в
шкафчике (2) принудительную циркуляцию воздуха.
Металлический шкафчик на ножках имеет
шумопоглощающую изоляцию, при этом обеспечивается
низкий уровень шума для окружающей среды, а с помощью
вентилятора (4) и достаточный обмен охлаждающего
воздуха, подводимого через щель между шкафчиком или
основанием и полом. Охлаждающий воздух потом
выдувается через отверстие в задней стенке шкафчика.
Запрещается создавать препятствия для поступления охлаждающего воздуха в
шкафчик (по периметру нижней части шкафчика) и на выходе горячего воздуха в
верхней, задней части шкафчика.
В случае установления aспиратора на мягкий пол, например ковер, необходимо
создать щель между основанием и полом или винтом и полом, например,
подложить твердые подложки под основание.
рис.1
