6. DESCRIPTION DU PRODUIT
6.1. Emploi suivant l’affectation
L’aspirateur dentaire DO 2.1 sert de source de sous-pression pour les instruments – embouts des tuyaux
d’aspiration de l’unité dentaire équipée de bloc d’aspiration (c’est-à-dire support avec tuyau, embouts et
séparateur).
L’aspirateur dentaire consiste d’un groupe d’aspiration avec base, d’un ventilateur de refroidissement, d’un
module de commande et d’une armoire d’insonorisation. L’appareil se met en marche moyennant la tension
de pilotage (24V/0.1A DC/AC) ou en enclenchant l’interrupteur (modèle „T“) situé sur l’unité. Le ventilateur
de refroidissement constitue la circulation forcée de l’air à l’intérieur de l’armoire
Les aspirateurs dentaires sont fabliqués en fonction de leur affectation:
DO 2.1, DO 2.1-10 – aspirateur stationnaire en armoire sert de source de sous-pression pour l’unité
dentaire, l’aspirateur sur la base est équipé de module de commande qui met en marche l’aspirateur
moyennant le signal de 24V AC/DC délivré de l’unité. L’armoire d’insonorisation réduit de façon efficace le
niveau sonore de l’aspirateur.
DO 2.1 T, DO 2.1-10 T – la même variante que pour DO 2.1. Aspirateur est commandé interupteur de
ensamble au moyen de voltage de module "T".
DO 2.1/Z, DO 2.1-10/Z – aspirateur stationnaire sans armoire sert de source de sous-pression pour l’unité
dentaire, l’aspirateur sur la base est équipé de module de commande qui met en marche l’aspirateur
moyennant le signal de 24V AC/DC provenant de l’unité.
DO 2.1/Z T, DO 2.1-10/Z T – la même variante que pour DO 2.1 Z. Aspirateur est commandé interupteur de
ensamble au moyen de voltage de module "T".
Les aspirateurs dentaires marqués DO 2.1-10, DO 2.1-10 T ne diffèrent des autres que par
leurs dimensions et poids de manière à se conformer au design des compresseurs de type
DK50-10 S.
7. DESCRIPTION DU FONCTIONNEMENT
Le groupe d’aspirateur (1) (fig.1) crée, dans la distribution
pneumatique, la sous-pression qui aspire les substances
étrangères du champ de travail du médecin et les véhicule
dans le séparateur dans l’unité dentaire. L’air pur à l’issue
du séparateur passe par le groupe d’aspiration pour être
refoulé à travers le tuyau de sortie et l’amortisseur de l’air
sortant (6) dans l’espace à l’extérieur du cabinet
stomatologique. Le groupe d’aspiration se met en marche
par le module de commande (3) pilotant le signal amené
de l’unité (tension de 24V AC/DC ou enclenchement de
l’interrupteur - modèle „T“). Le groupe est installé sur la
base (5) au-dessus du ventilateur de refroidissement (4),
qui constitue, à l’intérieur de l’armoire (2), la circulation
forcée de l’air. L’armoire métallique sur pieds est munie
d’isolement d’insonorisation qui assure le niveau sonore
bas pour son environnement et, grâce au ventilateur, une
circulation suffisante de l’air de refroidissement circulant à
travers la fente entre l’armoire ou la base et le sol. L’air de
refroidissement est ensuite refoulé à travers l’orifice dans
la paroi de derrière de l’armoire.
Il est interdit de poser des obstacles à l’aspiration de l’air de refroidissement dans
l’armoire (sur le périmètre de la partie inférieure de l’armoire) ainsi qu’au refoulement de l’air
chaud de la partie derrière haute de l’armoire.
En cas de mise en place du L’installation sur un plancher mou par exemple: un tapis, il
faut créer un espace espace pour le passage de l’air de refroidissement vide entre la base
et le plancher ou le coffret et le plancher, en calant les pieds avec des supports durs afin
d’assurer un bon fonctionnement du L’installation.

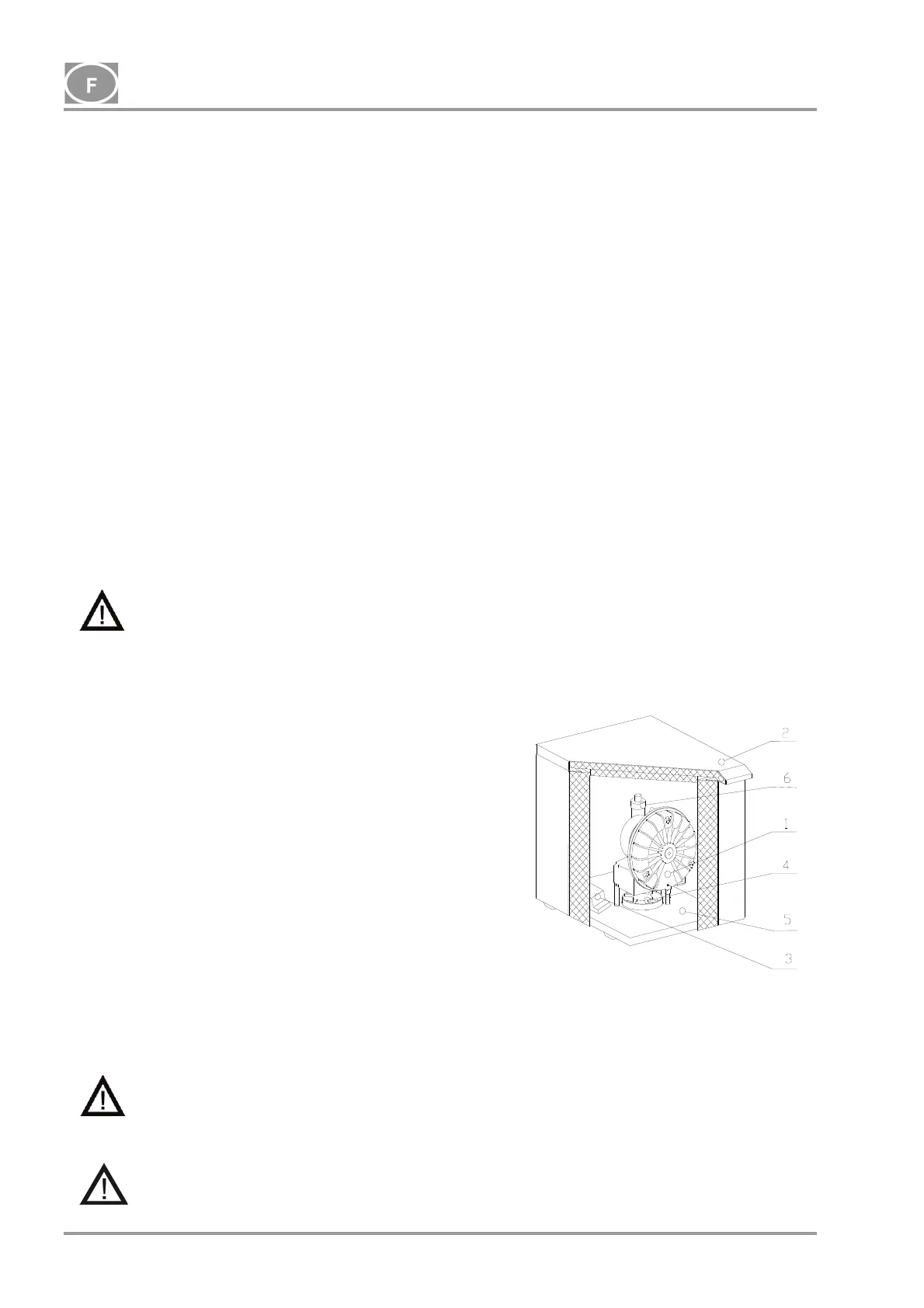

Fig.1
