6. POPIS VÝROBKU
6.1. Použitie podľa určenia
Dentálna odsávačka DO 2.1 je zdrojom podtlaku pre nástroje - koncovky - odsávacích hadíc dentálnej
súpravy, ktorá je vybavená odsávacím blokom (tzn. držiakom s hadicou, koncovkami a odlučovačom -
separátorom).
Dentálna odsávačka pozostáva z odsávacieho agregátu so základňou, chladiaceho ventilátora, z modulu
ovládania a skrinky s hlukovou izoláciou. Výrobok sa uvádza do činnosti ovládacím napätím (24V/0.1A
DC/AC) alebo zapnutím spínača (model „T“) v súprave. Chladiaci ventilátor vytvára v skrinke nútenú
cirkuláciu vzduchu.
Dentálne odsávačky vyrábané podľa účelu :
DO 2.1, DO 2.1-10 – stacionárna odsávačka v skrinke – slúži ako zdroj podtlaku pre dentálnu súpravu,
odsávačka na základni je vybavená modulom ovládania, ktorý zapína odsávačku po privedení signálu 24V
AC/DC od súpravy. Skrinkou je účinne znížená hlučnosť odsávačky.
DO 2.1 T, DO 2.1-10 T – vyhotovenie ako pri DO 2.1, odsávačka je ovládaná spínačom zo súpravy napätím
z modulu „T“.
DO 2.1 Z, DO 2.1-10 Z – stacionárna odsávačka bez skrinky – slúži ako zdroj podtlaku pre dentálnu
súpravu, odsávačka na základni je vybavená modulom ovládania, ktorý zapína odsávačku po privedení
signálu 24V AC/DC od súpravy.
DO 2.1 TZ, DO 2.1-10 TZ – vyhotovenie ako pri DO 2.1 Z, odsávačka je ovládaná
spínačom zo súpravy napätím z modulu „T“.
Dentálne odsávačky označené DO 2.1-10, DO 2.1-10 T sú odlišné voči ostatným len svojimi
rozmermi a hmotnosť
ou tak, aby boli v zhode s dizajnom kompresorov typu DK50-10 S.
7. POPIS FUNKCIE
Agregát odsávačky (1) (obr.1) vytvára v pneumatickom
rozvode podtlak, čím odsáva cudzie látky z pracovného
poľa lekára a vedie ich do separátora v zubnej súprave.
Čistý vzduch za separátorom prechádza odsávacím
agregátom a ďalej je vytláčaný výstupnou hadicou cez
tlmič vystupujúceho vzduchu (6) do prostredia mimo
ordináciu. Odsávací agregát je zapínaný modulom
ovládania (3) po privedení signálu zo súpravy (napätím
24V AC/DC alebo zopnutím spínača - model „T“). Agregát
je uložený na základni (5) nad chladiacim ventilátorom (4),
ktorý vytvára v skrinke (2) nútenú cirkuláciu vzduchu.
Kovová skrinka na nožičkách je upravená protihlukovou
izoláciou, čím zabezpečí nízku hladinu hluku pre okolie,
ale pomocou ventilátora aj dostatočnú výmenu
chladiaceho vzduchu privádzaného štrbinou medzi
skrinkou resp. základňou a podlahou. Chladiaci vzduch je
potom vyfukovaný cez otvor v zadnej stene skrinky.
Je zakázané vytvárať prekážky pre vstup chladiaceho vzduchu do skrinky ( po obvode
spodnej časti skrinky ) a na výstupe teplého vzduchu v hornej, zadnej časti skrinky.
V prípade ustavenia zariadenia na mäkkú podlahu napr. koberec je nutné vytvoriť
medzeru pre priechod chladiaceho vzduchu medzi základňou – podlahou a skrinkou -
podlahou, napr. podložením pätiek tvrdými podložkami.

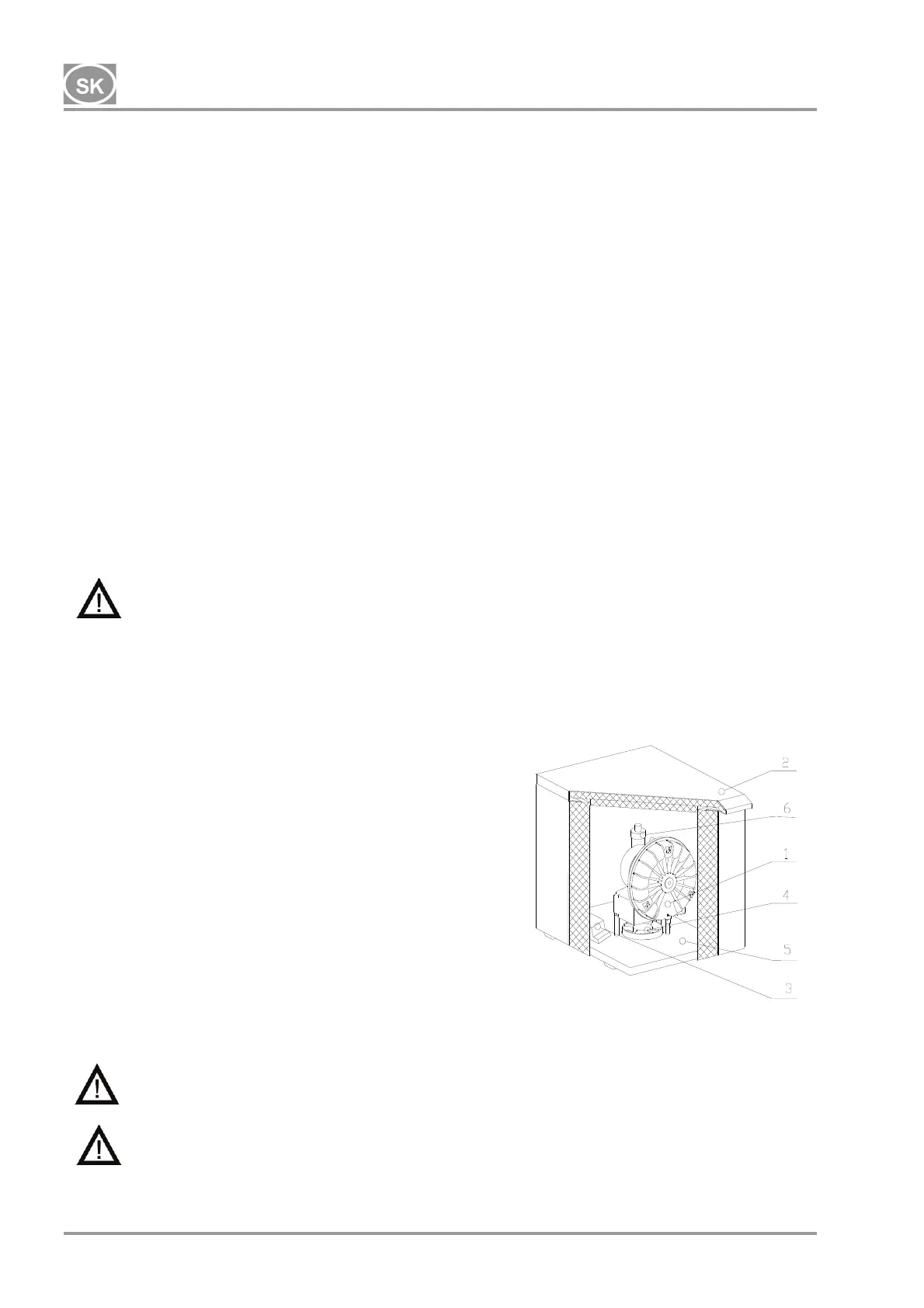

Obr.1
