ELAC MicroSUB 2010 BT - Kurzbeschreibung der Bedien- und Anschlusselemente

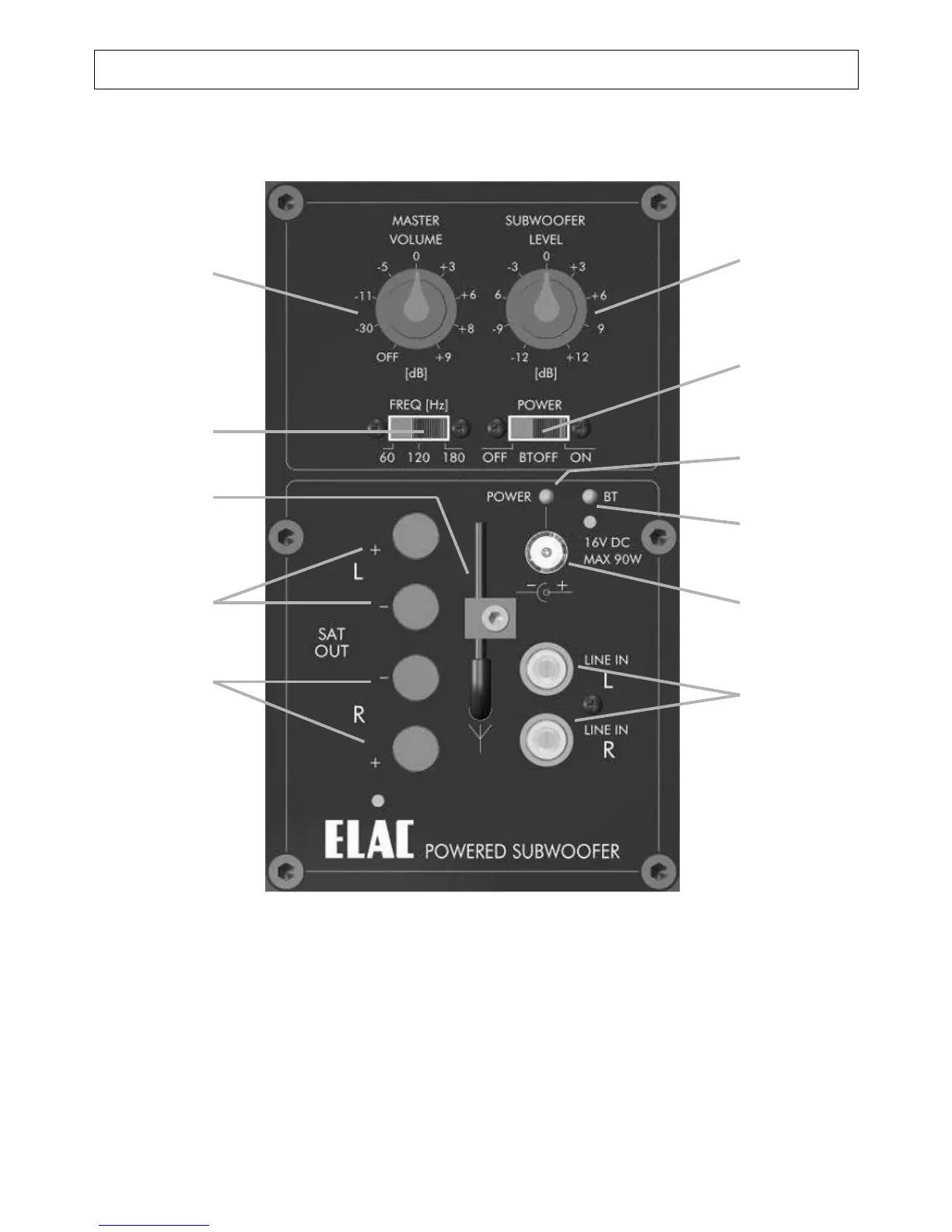

Kurzbeschreibung der Bedien- und Anschlusselemente 5
1 Lautsprecheranschluss für linken Satellitelautsprecher
2 Lautsprecheranschluss für rechten Satellitenlautsprecher
3 Cinch-Buchsen-Paar für Anschluss z.B. eines CD-Players
4 Anschluss für externes Netzteil (16V, max. 90W)
5 LED für Betriebszustand
6 Betriebsartenwahlschalter
7 Lautstärkesteller für den Subwooferanteil
8 Gesamtlautstärkesteller
9 Wahlschalter für Übergangsfrequenz Subwoofer/Satelliten
10 LED für Bluetooth-Aktivität
11 Bluetooth® Empfangsantenne
1
2
1
1
9
8
7
6
5
10
4
3
