Werking
Gasblok VR4625 / MB-DLE 407
De compacte eenheid met geïnte-
greerde gasdrukregeling VR 4625 is
geschikt voor de werking van enkeltraps
aangeblazen gasbranders.
Het compacte gasblok is geregistreerd
onder nummer: CE-0063AP3090
Technische gegevens
Ingangsdruk 15-60mbar
Omgevingstemperatuur 0 tot +60° C
Spanning 230 V/50 Hz
Opgenomen vermogen 19W
Beschermingsgraad IP40
Gasaansluiting Rp 1/2"
Werkingsprincipe
Bij het aanleggen van de spanning aan
de magneetspoel opent ventiel Y12 en
ventiel Y13. De ventielzittingen worden
door een fijn zeef aan de inlaat
beschermd tegen vervuiling. De
ingebouwde drukregelaar regelt de
gewenste uitgangsdruk.
De vereiste instelwaarden voor:
- Gaspressostaat
- Gasdrukregelaar
- Startgasdruk (MB-DLE407)
kunnen via de bijstelschroeven worden
ingesteld. Ingangs- en uitgangsdruk
kunnen aan de meetnippels worden
gemeten.

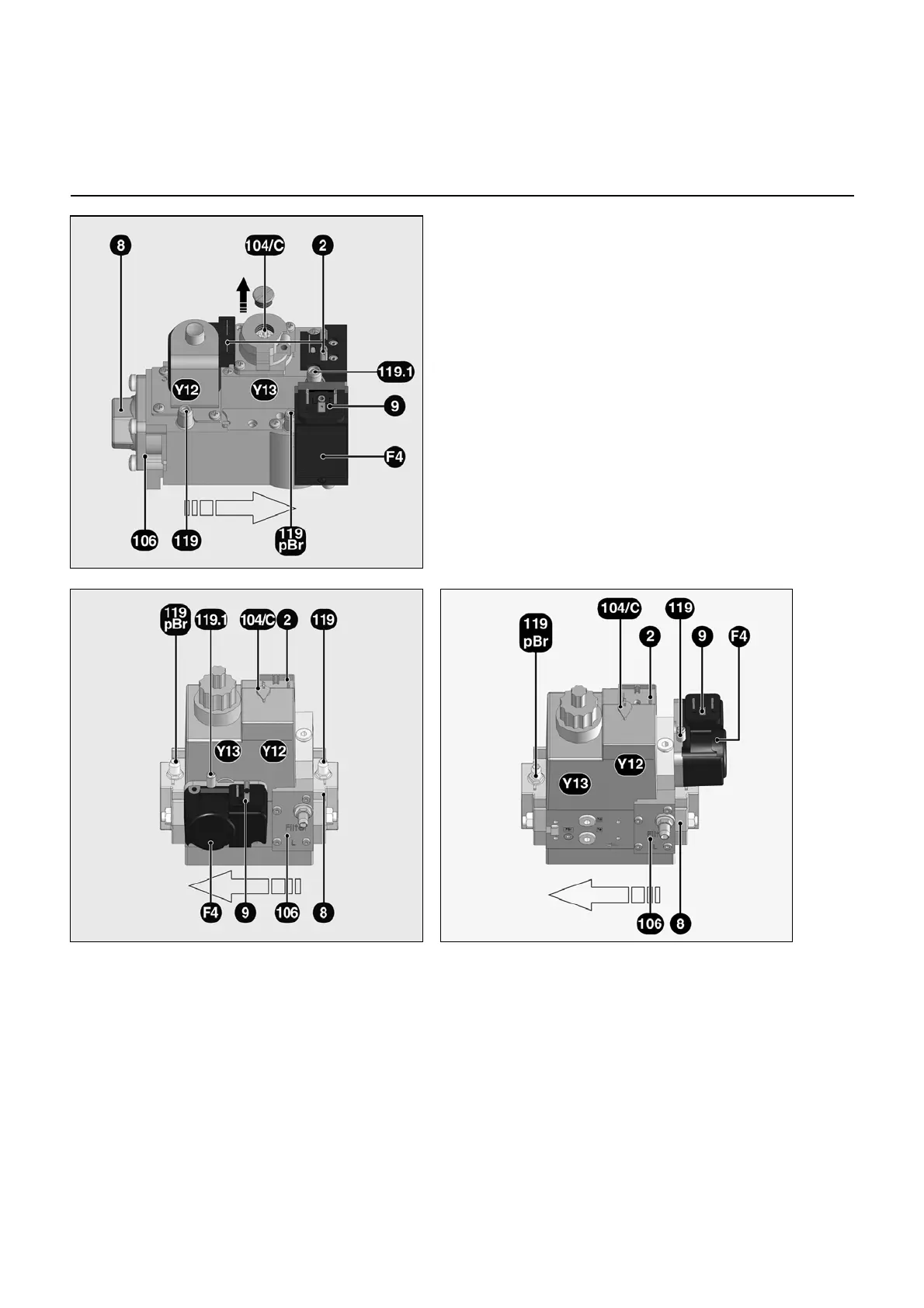

F4 Pressostaat (instelschroef
onder de kap)
Y12 Veiligheidsventiel
Y13 Hoofdventiel
2 Elektrische aansluiting
ventielen
8 Inlaatflens
9 Elektrische aansluiting
pressostaat
104/C Instelschroef drukregelaar
106 Gaszeef
119 Meetnippel gasingang
119.1 Meetnippel gasdruk in de
tussenruimte van de ventielen
119pBr Meetnippel gasuitgang
VR4625
De compacte eenheid met geïnte-
greerde gasdrukregeling MB-DLE 407 is
geschikt voor de werking van enkeltraps
aangeblazen gasbranders.
Het compacte gasblok is geregistreerd
onder nummer: CE-0085AP3156
Technische Gegevens
Ingangsdruk 13-360mbar
Omgevingstemperatuur -15 tot +60° C
Spanning 230 V/50 Hz
Opgenomen vermogen 46W
Beschermingsgraad IP54
Gasaansluiting Rp 3/4"
MB-DLE 407
met TC
MB-DLE 407
zonder TC
