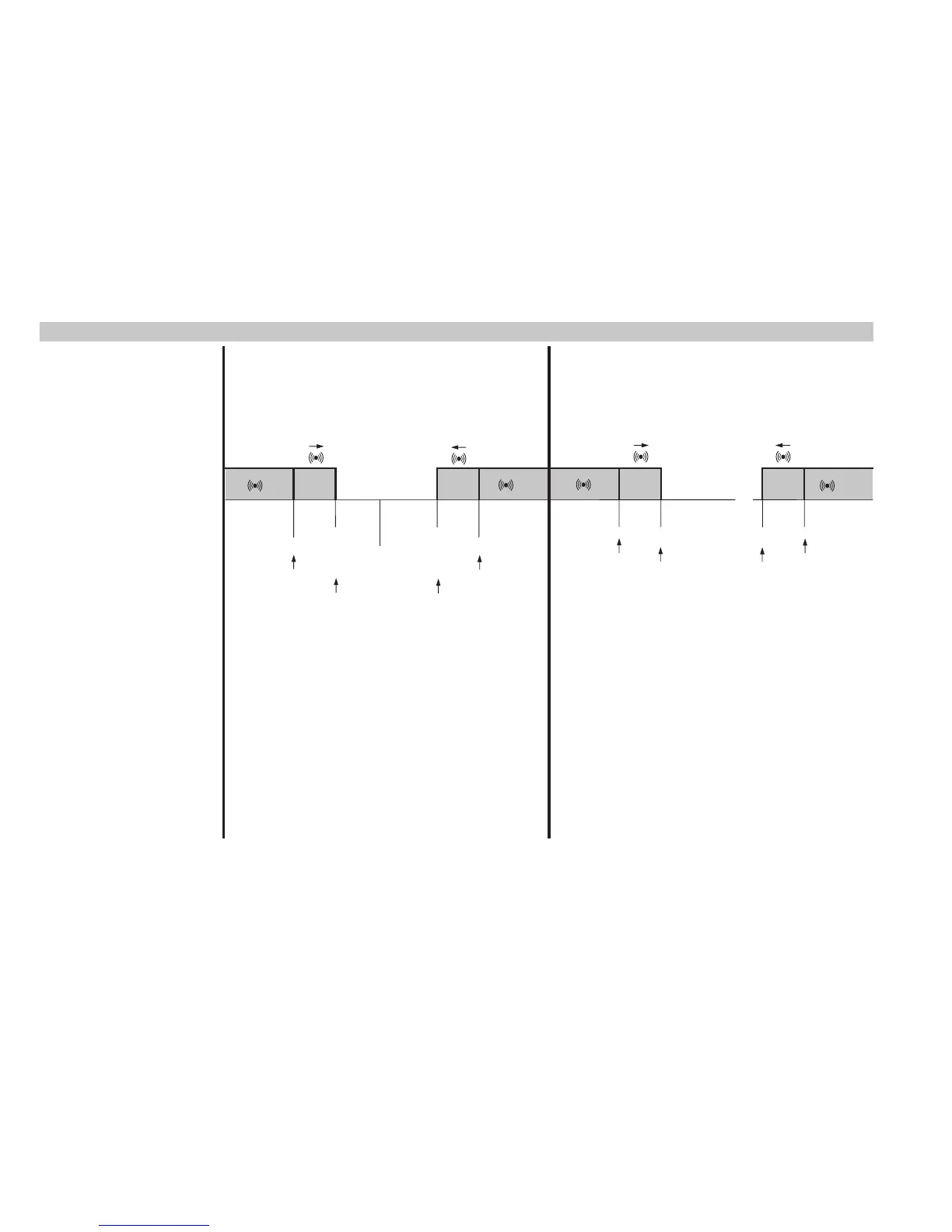

ALARMA DE TEMPERATURA MÁX. Y MÍN.
Temperatura en Valor
Relativo al Setpoint (Att=1)
Temperatura en Valor
Absoluto (Att=0)
Temp. ≤ Set + LAL *
Temp. ≥ Set + HAL **
Temp. ≥ Set + LAL + AFd o
≥ Set - ILALI + AFd (LAL < 0)
Temp. ≤ Set + HAL - AFd (HAL > 0)
Temp. ≤ ( con signo)
Temp. ≥ HAL (HAL con signo)
Temp. ≥ LAL + AFd
Temp. ≤ HAL - AFd
Alarma de
temperatura mínima
Alarma de
temperatura máxima
Restablecimiento
tras alarma de
temperatura mínima
Restablecimiento tras
temperatura máxima
* si LAL es negativo, Set + LAL < Set
** si HAL es negativo, Set + HAL < Set
Setpoint - LAL
AFd
Off
Setpoint + HAL
AFd
Setpoint - LAL + AFd
Setpoint + HAL - AFd
Setpoint
LAL
AFd
HAL
AFd
LAL + AFd
HAL - AFd
