ACCÈS ET UTILISATION DES MENUS
Les ressources sont organisées en deux menus auxquels il est possible d’accéder de la manière suivante:
• menu «État Machine»: appuyer et relâcher sur la touche
set
.
• menu «Programmation»: appuyer pendant plus de 5 secondes sur la touche
set
.
Aucune pression sur les touches pendant plus de 15 secondes (time-out) ou l’enfoncement simple de la touche
permettent de confirmer la dernière valeur affichée à l’écran et de revenir à la page-écran précédente.

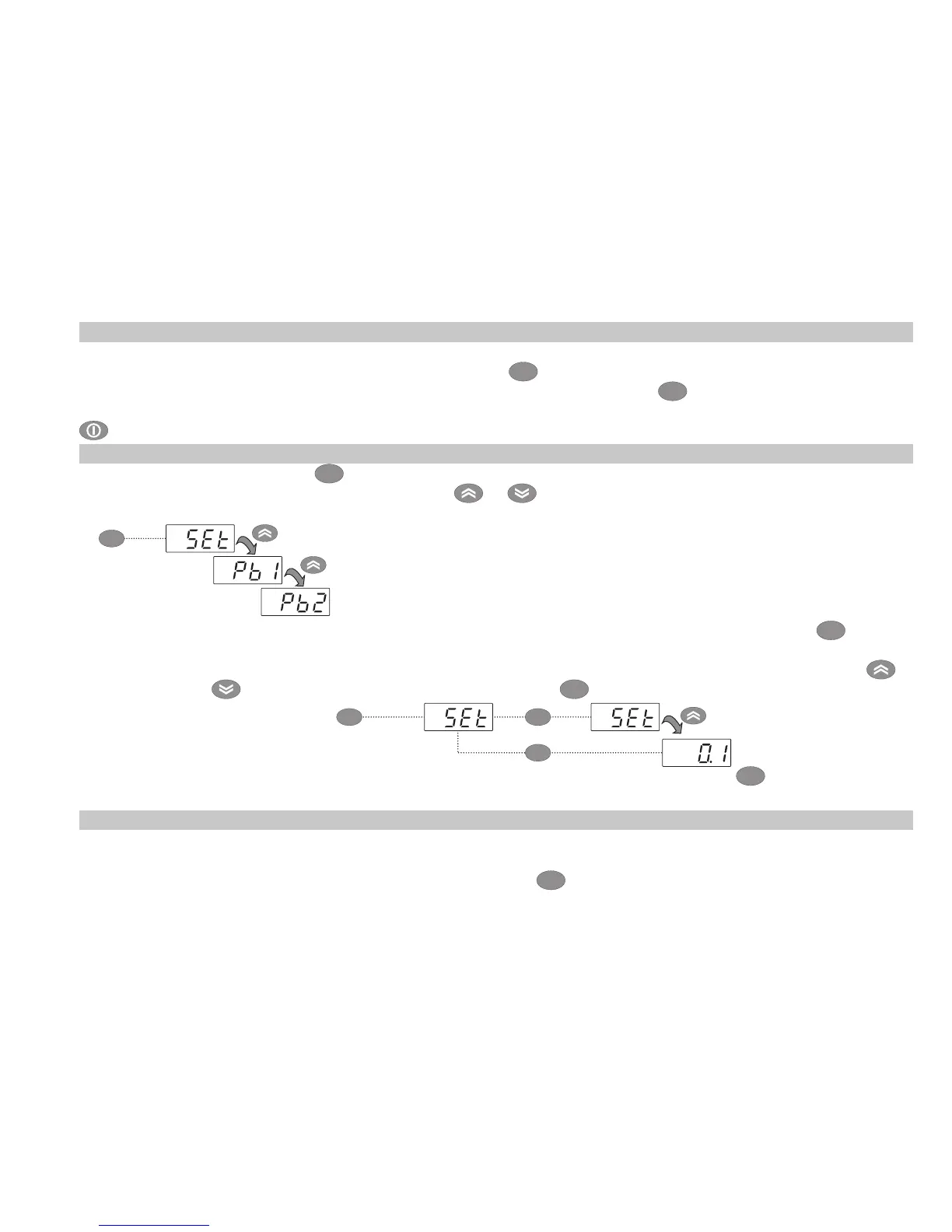

MENU ÉTAT MACHINE
Appuyer et relâcher la touche
set
pour accéder au menu «État Machine». S’il n’y a aucune alarme en cours,
l’afficheur visualisera l’étiquette «SEt». Les touches
et permettent de faire défiler tous les répertoires du
menu «État Machine»:
- AL: répertoire alarmes (
visible uniquement en présence d’alarmes activées);
- SEt: répertoire de configuration des Points de consigne;
- Pb1: répertoire valeur sonde 1;
- Pb2: répertoire valeur sonde 2 **;
(** uniquement modèles EWPlus 971 et EWPlus 974)
Configurer le point de consigne: Pour visualiser la valeur du Point de consigne, appuyer sur la touche
set
lorsque
l’étiquette « SEt » est affichée à l’écran. La valeur du Point de consigne apparaît sur l’afficheur. Pour
modifier la valeur du Point de consigne, agir, dans les 15 secondes qui suivent, sur les touches
et
. Pour confirmer la modification, appuyer sur
set
.
Visualiser les sondes: En présence de l’étiquette Pb1 ou Pb2* et en appuyant sur la touche
set
, l’écran affiche la
valeur mesurée par la sonde associée (*Pb2 n’est présente que sur les modèles EWPlus 971/974).
BLOCAGE MODIFICATION DU POINT DE CONSIGNE
L’instrument prévoit la possibilité de désactiver le fonctionnement du clavier. Il est possible de verrouiller le clavier
en programmant correctement le paramètre « LOC ». En cas de clavier verrouillé, il est cependant toujours possible
d’accéder au menu «État Machine» en appuyant sur la touche
set
et de visualiser le Point de consigne, mais sans
pouvoir en modifier la valeur. Pour désactiver le verrouillage du clavier, répéter la procédure de verrouillage.
set
set
set set
