- 15 -
H2
T1
H1
T2
Ts2
Ts1
15-18
15-18
25-28
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy1
dy2
dy1
dy2
H2
H2
H1
H1
25-28
15-18
Ts1
Ts2
D
D-H1
D
D-H2
D
dy1
dy1
dy2
dy1
dy2
P
L

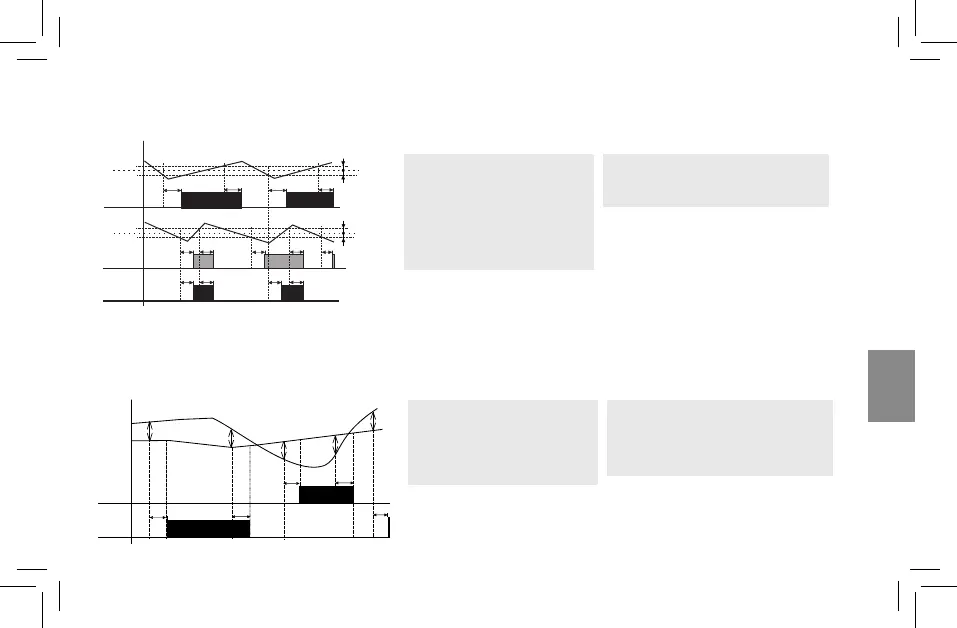

Legenda do grafu:
Ts1 - rzeczywista (mierzona) temperatura T1
Ts2 - rzeczywista (mierzona) temperatura T2
T1 - ustawialna temperatura T1
T2 - ustawialna temperatura T2
H1 - ustawialna histereza T1
H2 - ustawialna histereza T2
dy1 - ustawialne opóźnienie wyjścia
dy2 - ustawialne opóźnienie wyjścia
25-28 zestyk wyjściowy (dla T1)
15-18 zestyk wyjściowy (dla T2))
Legenda do grafu:
Ts1 - rzeczywista (mierzona) temperatura T1
Ts2 - rzeczywista (mierzona) temperatura T2
D - ustawialna dyferencja
dy1 - ustawialne opóźnienie wyjścia
dy2 - ustawialne opóźnienie wyjścia
15-18 zestyk wyjściowy (dla T1)
25-28 zestyk wyjściowy (dla T2)
Wyjście 15-18 włącza dopóki temperatura obu
termostatów osiąga ustawiony poziom. Kiedy który-
kolwiek z termostatów osiągnie ustawiony poziom,
estyk 15-18 wyłączy się. Szeregowe połączenie
termostatów (funkcja logiczna AND).
Uwaga: Włączanie wyjścia odpowiada wejściu z niżs-
zą temperaturą w czasie przekroczenia dyferencji.
Termostat dyferencyjny zapewnia utrzymanie tej sa-
mej temperatury w dwóch systemach, np. systemach
ogrzewania (bojler i zbiornik wody), systemach
solarnych,ogrzewanie wody (ogrzewanie wody,
rozporowadzanie wody itd)
Zależna funkcja dwóch termostatów
Termostat dyferencyjny
