Dwustopniowy termostat
Termostat z funkcją “OKNO”

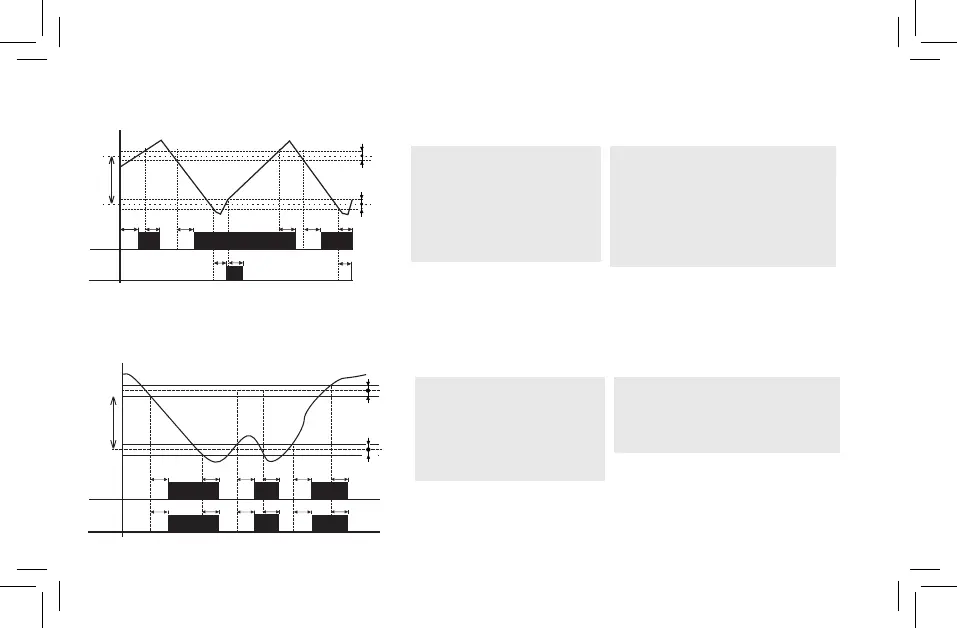

Legenda do grafu:
Ts - rzeczywista (mierzona) temperatura T1
D - ustawialna dyferencja
T1 - ustawialna temperatura T1
T=T1-D
H1 - ustawialna histereza T1
H2 - ustawialna histereza T2
dy1 - ustawialne opóźnienie wyjścia
dy2 - ustawialne opóźnienie wyjścia
25-28 zestyk wyjściowy
15-18 zestyk wyjściowy
Legenda do grafu:
Ts - rzeczywista (mierzona) temperatura
T1 - ustawialna temperatura
T=T1-D
H1 - ustawialna histereza T1
H2 - ustawialna histereza T2
dy1 - ustawialne opóźnienie wyjścia
dy2 - ustawialne opóźnienie wyjścia
25-28 zestyk wyjściowy
15-18 zestyk wyjściowy
Typowa aplikacja np. w kotłowniach z dwoma
bojlerami, głównymi i dodatkowymi. Główny bojler
jest sterowany zgodnie z ustawioną temperaturą,
dodatkowy jest włąnczany, kiedy temperatura spada
poniżej ustawionej dyferencji (jeżeli temperatura na
zewnątrz obniży się). W ustawionym zakresie dyfe-
rencji (D) wyjście działa jak wspólny termostat dla
wejścia 1 (typ.1). Kiedy temperatura spada poniżej
uastawionej dyferencji wyjście 2 jest włączone.
Funkcja „OKNO“ wyjście jest włączone (ogrzewanie)
tylko kiedy temperatura jest w nastawionym
zakresie. Kiedy temperatura wrazsta lub obiża się
względem nastawionego poziomu, wyjście zostaje
wyłączone. T jest nastawiana jak T1- D. Ta funkcja jest
używanaj ako ochrona rynien przed zamarznięciem
