- 17 -
T1
Ts
15-18
25-28
T2
D
H1
H2
dy1
dy2
dy1
dy1
dy2
T
H2
H2
H1
H1
P
L

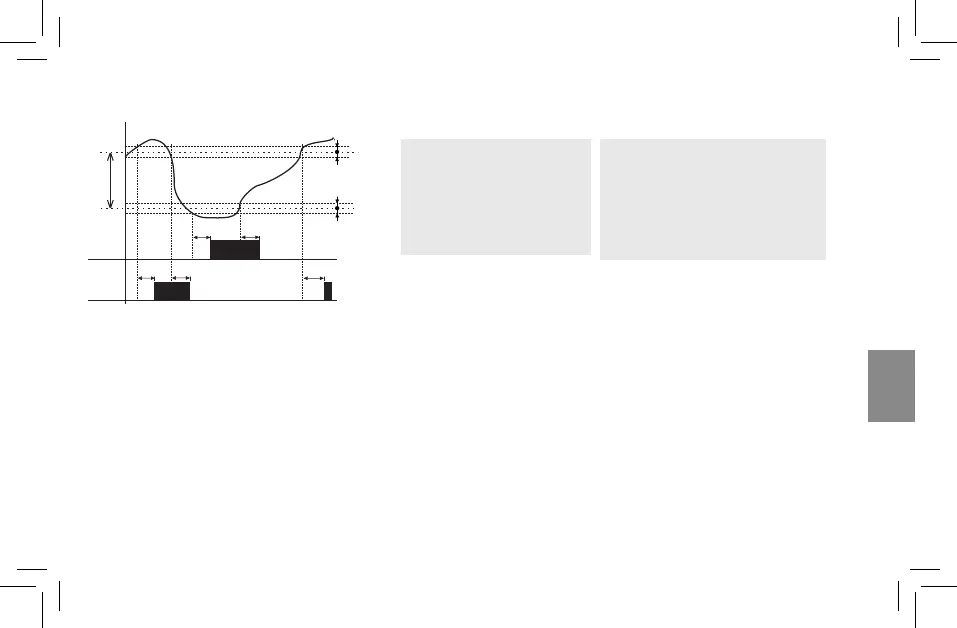

Legenda do grafu:
Ts - rzeczywista (mierzona) temperatura
T1 - ustawialna temperatura
T=T1-D
H1 -ustawialna histereza T1
H2 - ustawialna histereza T2
dy1 - ustawialne opóźnienie wyjścia
dy2 - ustawialne opóźnienie wyjścia
15-18 zestyk wyjściowy (ogrzewanie)
25-28 zestyk wyjściowy (chłodzenie)
Na termostatach z martwą strefą można ustawić
temperaturę T1 i dyferencje tzn. zakres martwej
strefy D. Jeżeli jest temperatura większa jak T1
załączy wyjście chłodzenia, po spadku temperatury T
ponownie wyłączy. Jeżeli temperatura spadnie pod T,
załączy wyjście ogrzewania i wyłączy po przekrocze-
niu temperatury T. Funkcje można wykorzystać np.
do automatycznego ogrzewania i chłodzenia powi-
etrza w systemach wentylacji tak, żeby temperatura
powietrza na wejściu była zawsze w granicach T1 i T.
Termostat z martwą strefą
