T1
Ts1
dy1 dy2
dy1
dy2
15-18
H1
H1
25-28
T2
Ts2
dy1
dy2
dy1
dy2
H2
H2
výběr jednotky

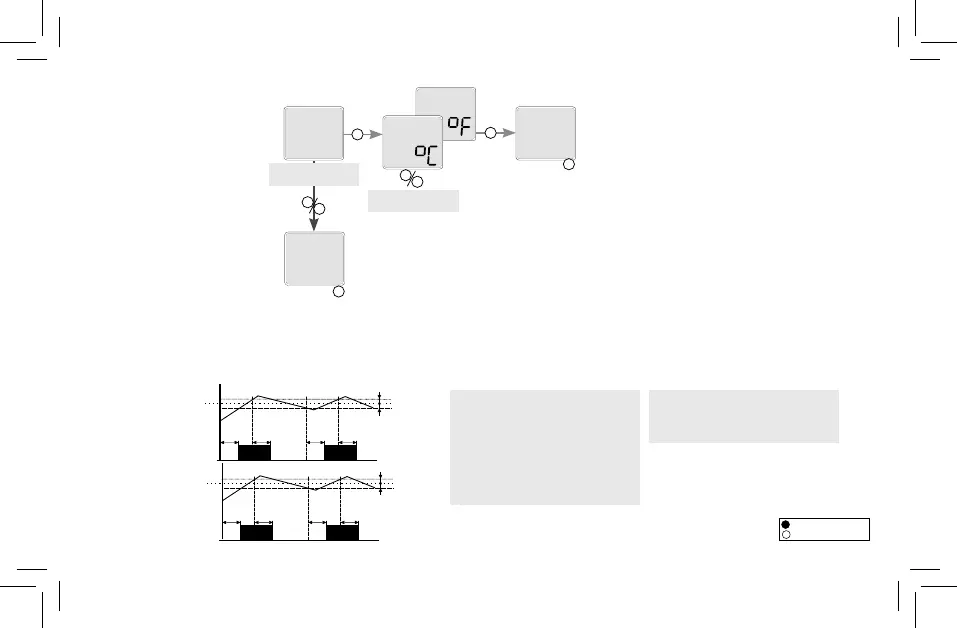

Legenda ke grafu:
Ts1 - skutečná (měřená) teplota 1
Ts2 - skutečná (měřená) teplota 2
T1 - nastavená teplota T1
T2 - nastavená teplota T2
H1 - nastavená hystereze k T1
H2 - nastavená hystereze k T2
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
15-18 výstupní kontakt (přísluší k teplotě T1)
25-28 výstupní kontakt (přísluší k teplotě T2)
Klasická funkce termostatu, výstupní
kontakt je sepnut do doby dosažení
nastavené teploty, kdy vypne. Nastavitelná
hystereze zabraňuje častému spínání -
kmitání výstupu.
nastavení jednotek
teploty
zadat
zadat
jednotky jednotky
konec
Dva nezávislé jednoúrovňové termostaty
Funkce topeni
Funkce topeni
Funkce termostatu
- dlouhý stisk (>1s)
- krátký stisk (<1s)
