Elko TER-9 Manual

- 15 -
H2
T1
H1
T2
Ts2
Ts1
15-18
15-18
25-28
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy1
dy2
dy1
dy2
H2
H2
H1
H1
25-28
15-18
Ts1
Ts2
D
D-H1
D
D-H2
D
dy1
dy1
dy2
dy1
dy2
C
Z

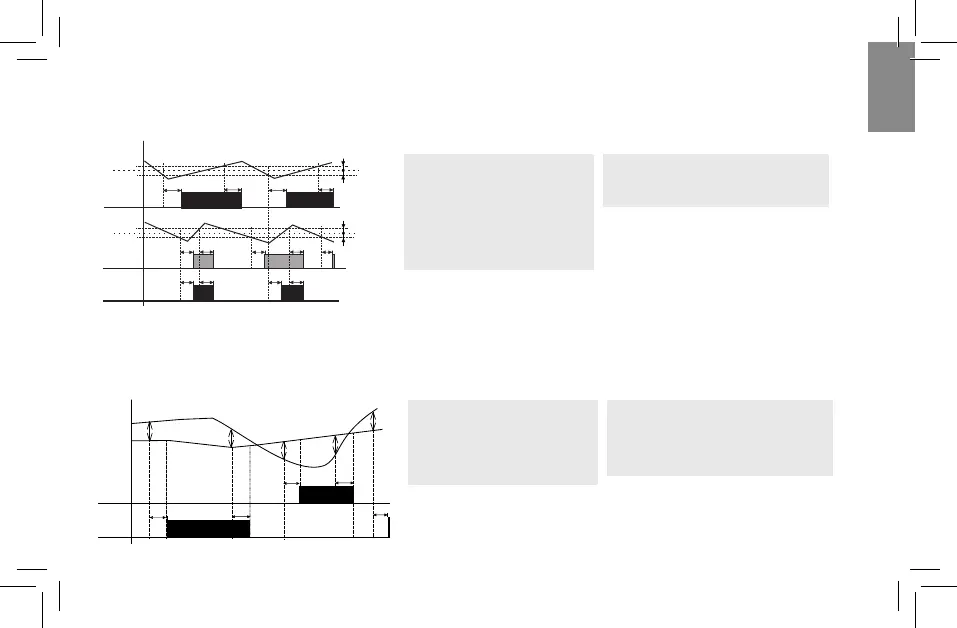

Legenda ke grafu:
Ts1 - skutečná (měřená) teplota 1
Ts2 - skutečná (měřená) teplota 2
T1 - nastavená teplota T1
T2 - nastavená teplota T2
H1 - nastavená hystereze k T1
H2 - nastavená hystereze k T2
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
25-28 výstupní kontakt (přísluší k teplotě T2)
15-18 výstupní kontakt (je průnikem T1 a T2)
Legenda ke grafu:
Ts1 - skutečná (měřená) teplota T1
Ts2 - skutečná (měřená) teplota T2
D - nastavená diference
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
15-18 výstupní kontakt (přísluší k T1)
25-28 výstupní kontakt (přísluší k T2)
Výstup 15-18 je sepnut, pokud teplota obou termo-
statů nedosáhla nastavené úrovně. Pokud kterýkoliv
z termostatů dosáhne nastavené úrovně, kontakt
15 -18 rozepne. Jedná se o sériové vnitřní propojení
termostatů (logická funkce AND).
Pozn.: Spíná vždy odpovídající výstup ke vstupu,
jehož teplota je při překročení diference nižší.
Diferenční termostat se používá pro udržování dvou
stejných teplot např. v topných systémech (kotel a
zásobník vody), solárních systémech (kolektor- zá-
sobník-výměník), ohřevu vody (ohřívač vody - rozvod
vody) apod.
Závislá funkce dvou termostatů
Diferenční termostat
