Elko TER-9 Manual

- 16 -
T
15-18
25-28
T1
Ts
H1
H2
D
dy2
dy1
dy1
dy2
dy1
dy2
dy1
dy2
dy1
H1
H1
H2
H2
15-18
25-28
T1
T2
Ts
dy1
dy2
H1
H2
D
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
H2
H2
H1
H1
T

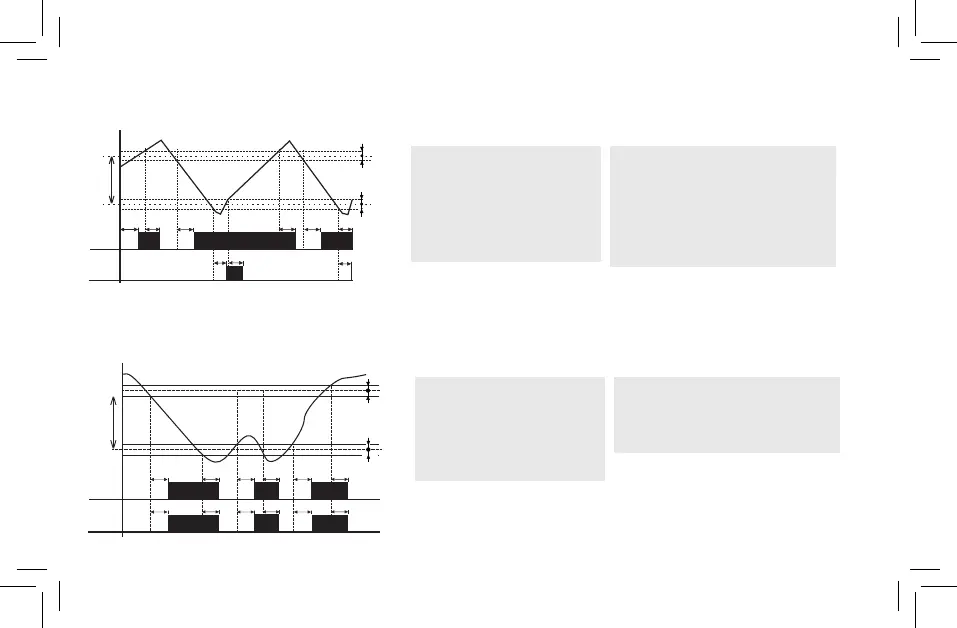

Dvouúrovňový termostat
Termostat s funkcí “OKNO”
Legenda ke grafu:
Ts - skutečná (měřená) teplota
D - nastavená diference
T1 - nastavená teplota
T2 - T=T1-D
H1 - nastavená hystereze k T1
H2 - nastavená hystereze k T2
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
25-28 výstupní kontakt
15-18 výstupní kontakt
Legenda ke grafu:
Ts - skutečná (měřená) teplota
T1 - nastavená teplota
T2 - T=T1-D
H1 - nastavená hystereze k T1
H2 - nastavená hystereze k T2
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
25-28 výstupní kontakt
15-18 výstupní kontakt
Typický případ použití dvouúrovňového termostatu
je např. v kotelně, kde jsou osazeny dva kotle, z nichž
jeden je hlavní a druhý pomocný. Hlavní kotel je
řízen dle nastavené teploty a pomocný kotel je za-
pínán poklesne-li teplota pod nastavenou diferenci.
Tímto hlavnímu kotli pomáhá pokud se venkovní
teplota prudce sníží.
V pásmu nastavené diference (D ) funguje výstup
15 - 18 jako normální termostat ke vstupu 1 (typ
1). Pokud však teplota poklesne pod nastavenou
diferenci, sepne i výstup 2.
U termostatu s funkcí “OKNO” je výstup sepnutý
(topí) pouze pokud se teplota pohybuje v nasta-
veném rozmezí. Pokud se teplota zvýší nad nebo
sníží pod nastavenou úroveň, výstup rozepne. T se
nastavuje jako T1-D.
Tato funkce se využívá hlavně při ochraně okapů
proti zamrzání (v mínusových teplotách).
