Elko TER-9 Manual

- 17 -
T1
Ts
15-18
25-28
T2
D
H1
H2
dy1
dy2
dy1
dy1
dy2
T
H2
H2
H1
H1
C
Z

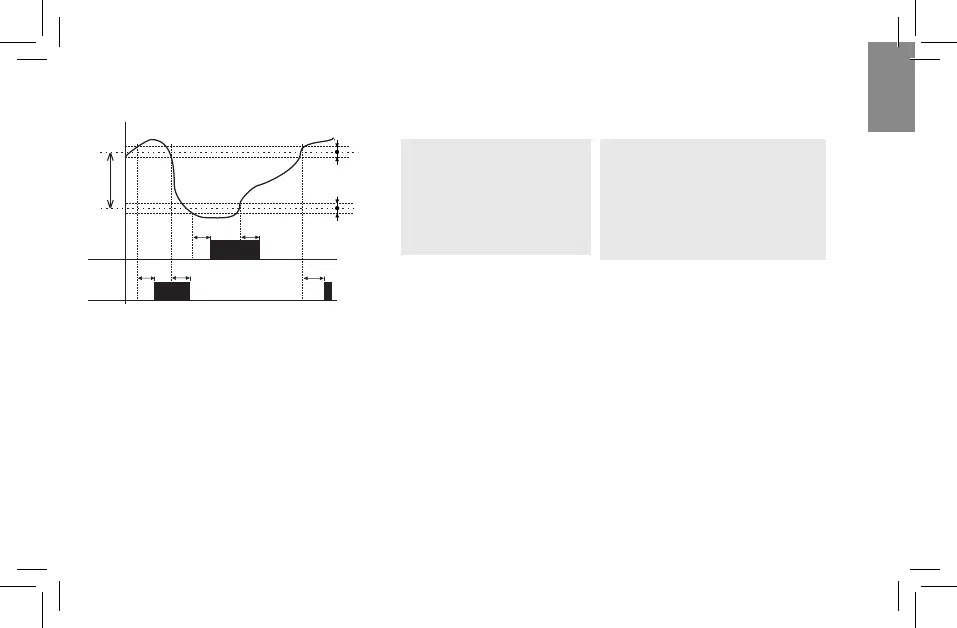

Legenda ke grafu:
Ts - skutečná (měřená) teplota
T1 - nastavená teplota
T2 - T2=T1-D
H1 - nastavená hystereze k T1
H2 - nastavená hystereze k T2
dy1 - nastavené zpoždění sepnutí výstupu
dy2 - nastavené zpoždění rozepnutí výstupu
15-18 výstupní kontakt (topení)
25-28 výstupní kontakt (chlazení)
U termostatu s mrtvou zónou je možno nastavit
teplotu T1 a diferenci resp. šířku pásma mrtvé zóny
D. Pokud je teplota vyšší než T1 spíná výst. kontakt
chlazení, při podkročení teploty T1 opět vypíná.
Pokud teplota podkročí teplotu T, spíná kontakt
topení a vypíná při překročení teploty T. Tuto funkci
lze využít např. pro automatické ohřívání a chlazení
přiváděného vzduchu u ventilačních systémů tak,
aby teplota přiváděného vzduchu byla vždy v
mezích T1 a T.
Termostat s mrtvou zónou
