Elko TER-9 Manual

- 15 -
H2
T1
H1
T2
Ts2
Ts1
15-18
15-18
25-28
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy1
dy2
dy1
dy2
H2
H2
H1
H1
25-28
15-18
Ts1
Ts2
D
D-H1
D
D-H2
D
dy1
dy1
dy2
dy1
dy2
S
K

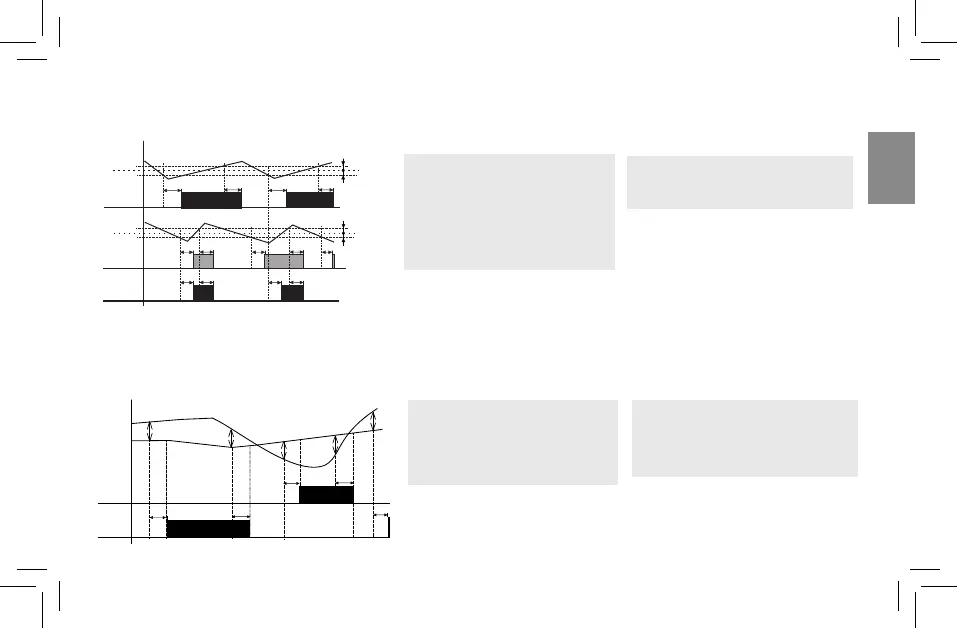

Legenda ku grafu:
Ts1 - skutočná (meraná) teplota 1
Ts2 - skutočná (meraná) teplota 2
T1 - nastavená teplota T1
T2 - nastavená teplota T2
H1 - nastavená hysterézia k T1
H2 - nastavená hysterézia k T2
dy1 - nastavené oneskorenie zopnutia výstupu
dy2 - nastavené oneskorenie rozopnutia výstupu
25-28 výstupný kontakt (prísluší k teplote T2)
15-18 výstupný kontakt (je prienikom T1 a T2))
Legenda ku grafu:
Ts1 - skutočná (meraná) teplota T1
Ts2 - skutočná (meraná) teplota T2
D - nastavená diferencia
dy1 - nastavené oneskorenie zopnutia výstupu
dy2 - nastavené oneskorenie rozopnutia výstupu
15-18 výstupný kontakt (prísluší k T1)
25-28 výstupný kontakt (prísluší k T2)
Výstup 15-18 je zopnutý, pokiaľ teplota oboch
termostatov nedosiahla nastavenú úroveň. Ak kto-
rýkoľvek z termostatov dosiahne nastavenú úroveň,
kontakt 15-18 rozopne. Ide o sériové vnútorné
prepojenie termostatov (logická funkcia AND).
Pozn: Spína vždy zodpovedajúci výstup k vstupu,
ktorého teplota je pri prekročení diferencie nižšia. Di-
ferenčný termostat sa používa na udržiavanie oboch
rovnaných teplôt napr. vo výhrevných systémoch
(kotol a zásobník vody),
solárnych systémoch (kolektor – zásobník – vý-
menník), pri ohreve vody (ohrievač vody – rozvod
vody) apod.
Závislá funkcia dvoch termostatov
Diferenčný termostat
