Elko TER-9 - Page 46

- 16 -
T
15-18
25-28
T1
Ts
H1
H2
D
dy2
dy1
dy1
dy2
dy1
dy2
dy1
dy2
dy1
H1
H1
H2
H2
15-18
25-28
T1
T2
Ts
dy1
dy2
H1
H2
D
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
H2
H2
H1
H1
T

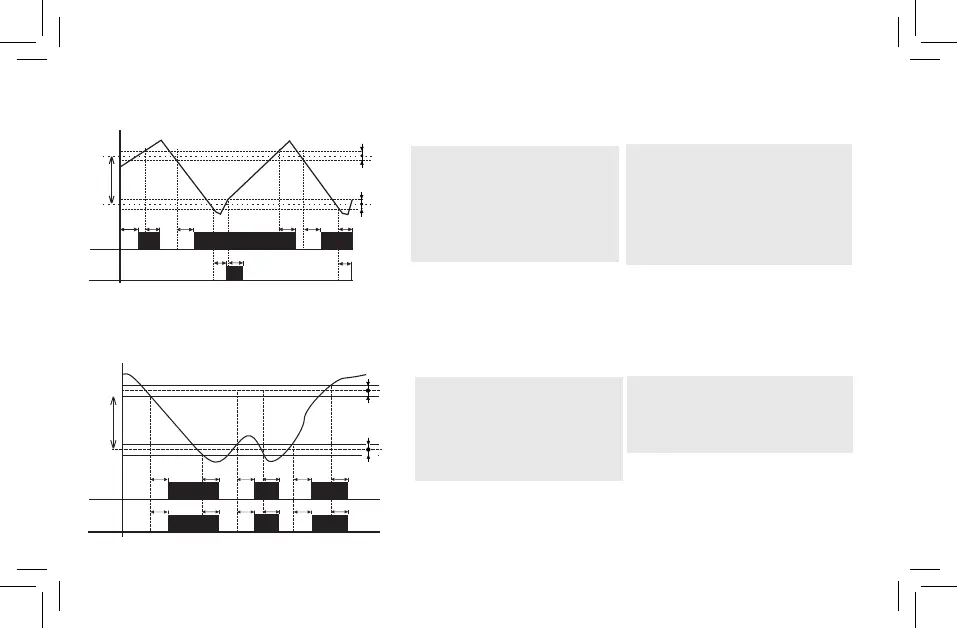

Dvojúrovňový termostat
Termostat s funkciou “OKNO
Legenda ke grafu:
Ts - skutočná (meraná) teplota
D - nastavená diferencia
T1 - nastavená teplota
T=T1-D
H1 - nastavená hysterézia k T1
H2 - nastavená hysterézia k T2
dy1 - nastavené oneskorenie zopnutia výstupu
dy2 - nastavené oneskorenie rozopnutia výstupu
25-28 výstupný kontakt
15-18 výstupný kontakt
Legenda ku grafu:
Ts - skutočná (meraná) teplota
T1 - nastavená teplota
T=T1-D
H1 - nastavená hysterézia k T1
H2 - nastavená hysterézia k T2
dy1 - nastavené oneskorenie zopnutia výstupu
dy2 - nastavené oneskorenie rozopnutia výstupu
25-28 výstupný kontakt
15-18 výstupný kontakt
Typický prípad použitia dvojúrovňového termostatu
je napr. v kotolni, kde sú osadené dva kotly, z ktorých
jeden je hlavný a druhý pomocný. Hlavný kotol je
riadený podľa nastavenej teploty a pomocný kotol je
zapínaný, ak poklesne teplota
pod nastavenú diferenciu. Týmto pomáha hlavnému
kotlu, pokiaľ sa vonkajšia teplota prudko zníži. V
pásme nastavenej diferencie (D) funguje výstup 15 –
18 ako nomálny termostat k vstupu 1 (typ 1). Pokiaľ
však teplota poklesne pod
nastavenú diferenciu, zopne i výstup 2.
Pri termostate s funkciou „OKNO“ je výstup zopnutý
(kúri) iba ak sa teplota pohybuje v nastavenom
rozmedzí. Ak sa teplota zvýši nad alebo zníži pod
nastavenú úroveň, výstup rozopne. T sa nastavuje
ako T1-D. Táto funkcia sa
využíva hlavne pri ochrane odkvapov proti zamŕza-
niu (v mínusových teplotách).
