- 17 -
T1
Ts
15-18
25-28
T2
D
H1
H2
dy1
dy2
dy1
dy1
dy2
T
H2
H2
H1
H1
S
K

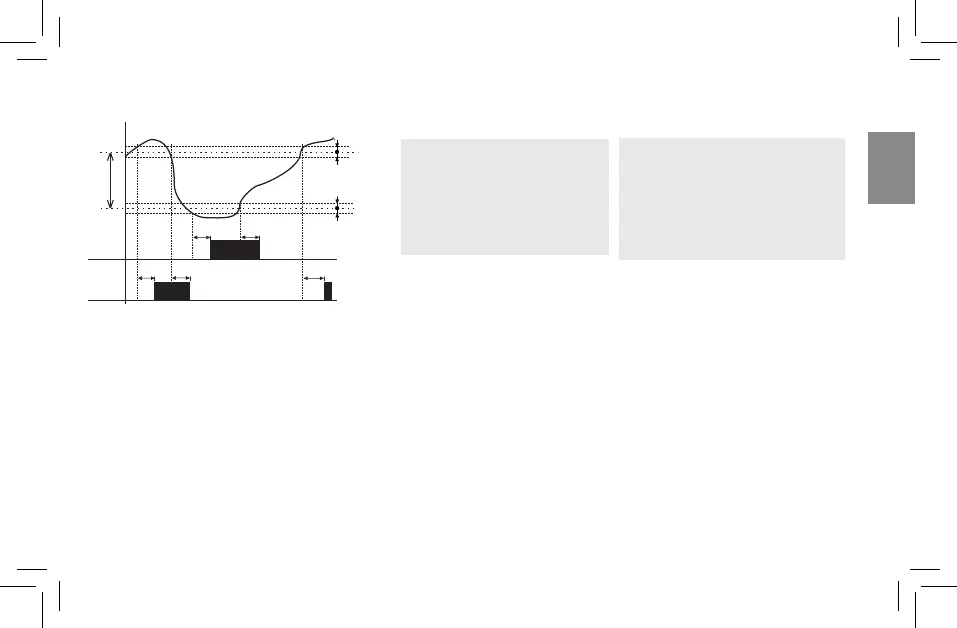

Legenda ku grafu:
Ts - skutočná (meraná) teplota
T1 - nastavená teplota
T=T1-D
H1 - nastavená hysterézia k T1
H2 - nastavená hysterézia k T2
dy1 - nastavené oneskorenie zopnutia výstupu
dy2 - nastavené oneskorenie rozopnutia výstupu
15-18 výstupný kontakt (kúrenie)
25-28 výstupný kontakt (chladenie)
Pri termostate s mŕtvou zónou je možné nastaviť
teplotu T1 a diferenciu resp. šírku pásma mŕtvej zóny
D. Pokiaľ je teplota vyššia ako T1, spína výstupný
kontakt chladenia, pri znížení teploty T1 opäť vypína.
Pokiaľ teplota nedosahuje teplotu T1,
spína kontakt kúrenia a vypína po prekročení teploty
T. Túto funkciu možno využívať napr. na automatické
ohrievanie a chladenie pridávaného vzduchu pri ven-
tilačných systémoch tak, aby teplota privádzaného
vzduchu bola vždy v medziach T1 a T.
Termostat s mŕtvou zónou
