7
IT
TVCC

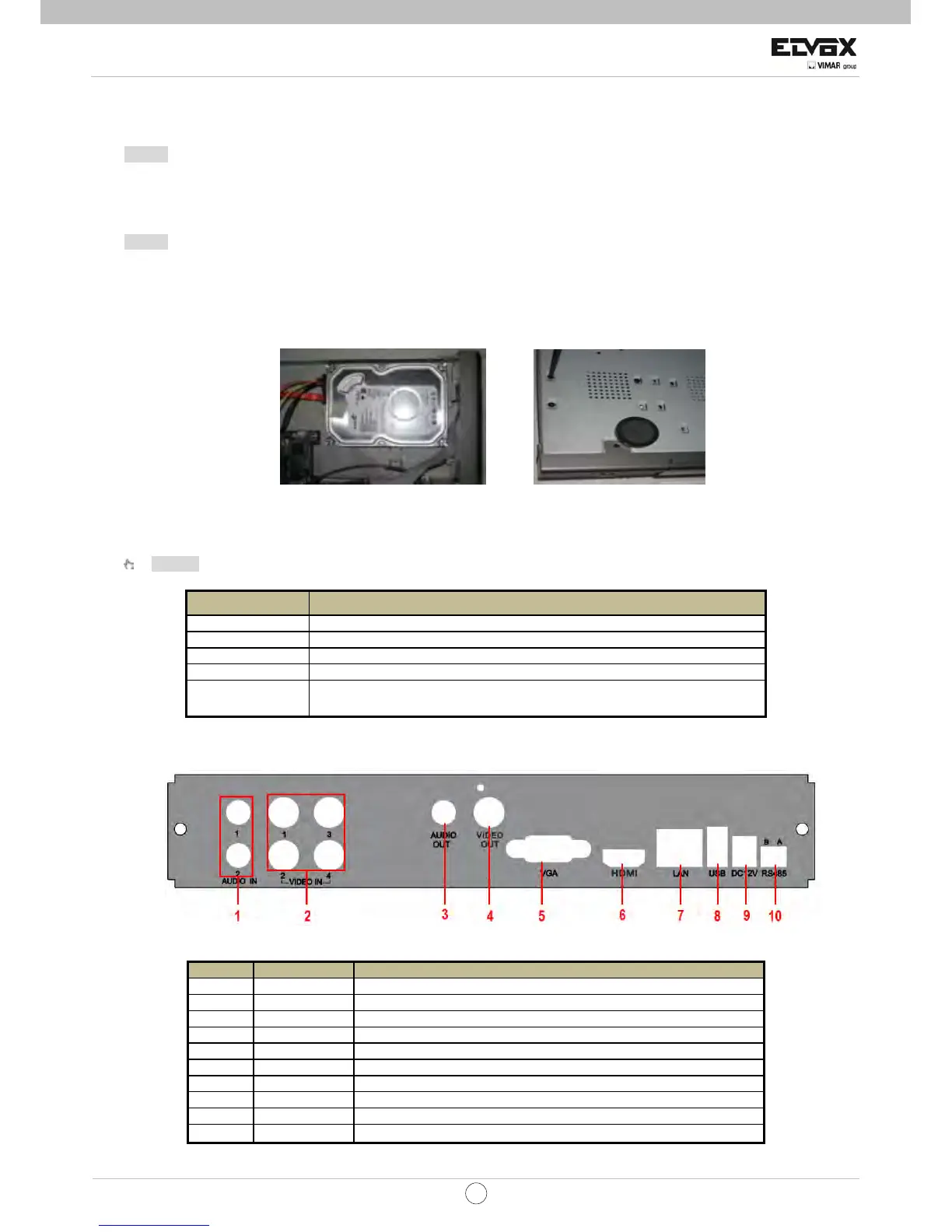

2 Installazione hardware
Avviso: Controllare l'unità e gli accessori al ricevimento del DVR.
Non alimentare finché non è stata completata l'installazione fisica.
2.1 Installazione del disco rigido
Avviso: 1. Questa serie supporta un disco rigido SATA. Utilizzare il disco rigido raccomandato dal produttore in modo
particolare per la sicurezza.
2. Calcolare la capacità dell'HDD in base alle impostazioni di registrazione. Consultare “Appendice B: calcolo della
capacità di registrazione”.
Passaggio 1: Svitare e aprire il coperchio superiore
Passaggio 2: Collegare i cavi di alimentazione e dati. Posizionare l'HDD sull'alloggiamento sul fondo come in Fig 2-1.
Passaggio 3: Avvitare l'HDD come in Fig 2-2
Fig 2-1 Collegare l'HDD Fig 2-2 Avvitare l'HDD
2.2 Pannello anteriore Descrizioni
Avviso:: Le descrizioni del pannello anteriore hanno solo scopo di riferimento; il prodotto costituisce lo standard
Nome Descrizione
REC Quando si sta registrando, la spia è di colore blu
Rete Quando si ha accesso alla rete, la spia è di colore blu
Alimentazione Indicatore di alimentazione, quando è connesso, la spia è di colore blu
Fn Commuta l'uscita tra VGA e BNC
Porta USB
Per collegare dispositivi USB esterni come USB flash, USB HDD per il
backup o l'aggiornamento di firmware, o il collegamento di un mouse USB
2.3 Istruzioni per il pannello posteriore
Fig 2-3 Pannello posteriore di un DVR a 4 canali
Articolo Nome Descrizione
1 Audio in Ingressi audio a 2 canali
2 Video in Ingresso video canali da 1 a 4
3 Audio out Uscita audio, collegamento al sound box
4 Video out Collegamento al monitor
5 Porta VGA Uscita VGA, collegamento al monitor
6 Porta HDMI Collegamento al dispositivo per la visualizzazione ad alta definizione
7 LAN Porta di rete
8 Porta USB Collegamento di un mouse USB o di dispositivi USB esterni
9 CC12V ALIMENTAZIONE
10 RS485 Collegamento allo speed dome o a tastiera (A è TX+, B è TX-）
