Emerson ASTOR User Manual

70
Modèle ETL N° : CF235
ENGAGE THE TWO LOOSENED
#6-32 x 3/8" PAN HEAD SCREWS
W/LOCKWASHERS
LOWER
HOUSING
A
L
3.3

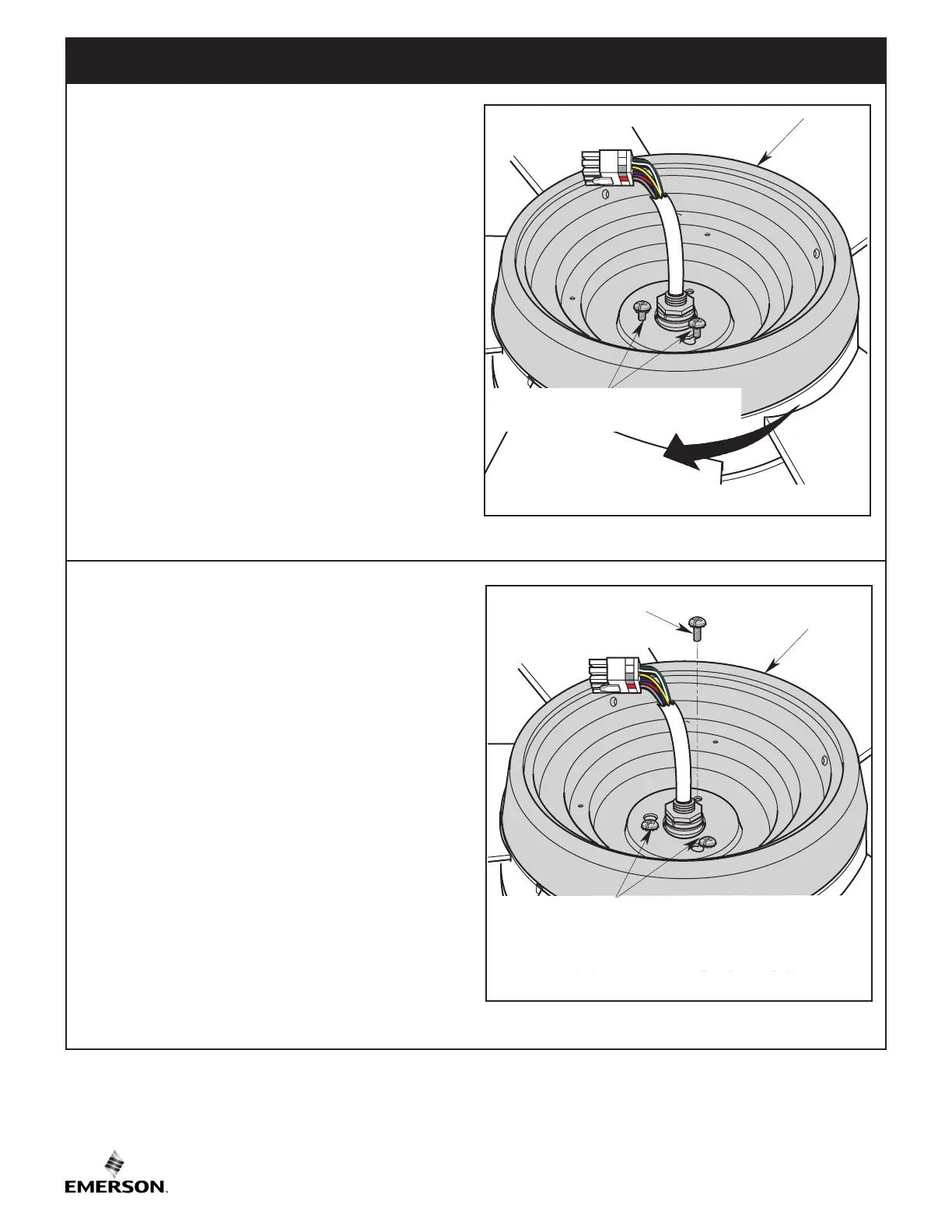

Positionnez le boîtier du bas dans l’ensemble de moteur du
ventilateur en faisant tourner le boîtier du bas dans le sens
des aiguilles d’une montre afin d’engager les deux vis à
tête cylindrique bombée N° 6-32 x 3/8 po avec rondelles de
blocage dans les deux fentes en forme de trou de serrure
(Figure 3).
REINSTALL ONE
#6-32 x 3/8" PAN HEAD
SCREW W/LOCKWASHER
LOWER
HOUSING
RETIGHTEN TWO
#6-32 x 3/8" PAN HEAD SCREWS W/LOCKWASHERS
A
L
3.4
Réinstallez la vis à tête cylindrique bombée N° 6-32 x 3/8 po
avec rondelles de blocage ayant été retirée précédemment dans
le boîtier du bas (Figure 4).
Sécurisez le boîtier du bas en serrant les trois vis à tête
cylindrique bombée N° 6-32 x 3/8 po avec rondelles de
blocage (Figure 4).
Une vis à tête cylindrique bombée N° 6-32 x 3/8 po avec
rondelles de blocage de rechange est fournie dans le sac de
pièces détachées pour le cas où elle serait nécessaire.
L’ensemble de luminaire à DEL sera installé pendant le montage
final, après que le ventilateur de plafond aura été accroché au
plafond et câblé.
Figure 3
Figure 4
3. Assemblage du ventilateur de plafond (suite)
BOÎTIER
DU BAS
BOÎTIER
DU BAS
RÉINSTALLER UNE VIS ÀTÊTE
CYLINDRIQUE BOMBÉE
N° 6-32 x 3/8 po AVEC
RONDELLES DE BLOCAGE
RESSERRER DEUX VIS À TÊTE CYLINDRIQUE BOMBÉE
N° 6-32 x 3/8 po AVEC RONDELLES DE BLOCAGE
ENGAGER LES DEUX VIS À TÊTE CYLINDRIQUE BOMBÉE
N° 6-32 x 3/8 po AVEC RONDELLES DE BLOCAGE
QUI AVAIENT ÉTÉ DESSERRÉES AUPARAVANT
