Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
Modèle ETL N° : CF235
71
PHILLIPS HEAD SET SCREW (LOOSENED)
HANGER BALL
4.5" DOWNROD
PIN
GREEN GROUND WIRE

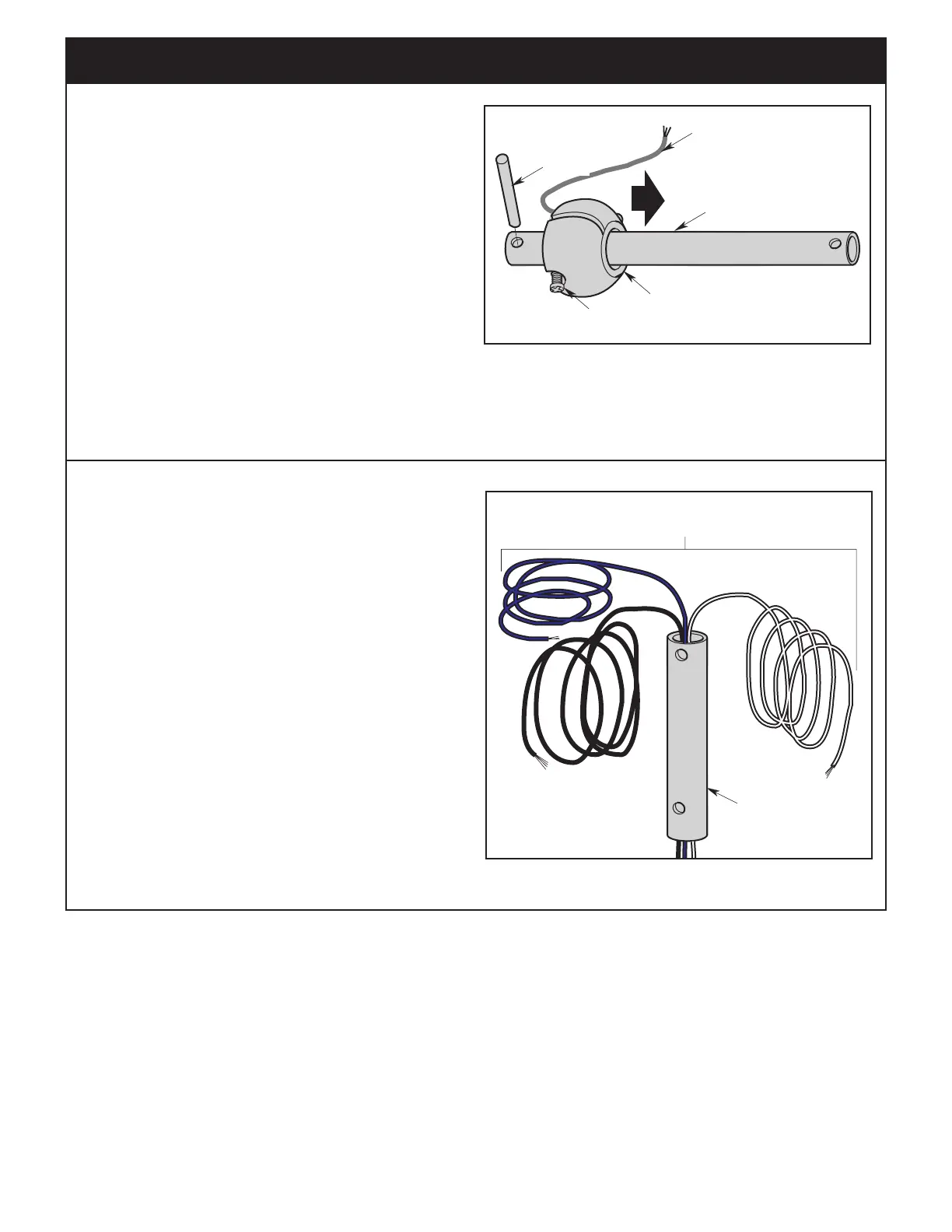

Figure 5
3.5
Faites tourner soigneusement le ventilateur de plafond partielle-
ment assemblé et placez-le délicatement dans la mousse de poly-
styrène.
Retirez la rotule de la tige de suspension en desserrant la vis de
pression à tête cruciforme qui se trouve dans la rotule de la tige
de suspension jusqu’à ce que la rotule tombe librement le long
de la tige de suspension descendante de 4,5 po (Figure 5).
Retirez l’axe de la tige de suspension descendante de 4,5 po,
puis retirez la rotule de la tige de sus pension (Figure 5).
Retirez l’axe et la rotule de la tige de suspension en vue de leur
réinstallation lors de l’étape 3.12.
Remarque : Ne desserrez pas la vis qui attache le fil de
mise à la terre vert à la rotule de la tige.
4.5" DOWNROD
THREE 80" MOTOR
LEADS (UNTWISTED)
Figure 6
3.6
Séparez, détordez et désentortillez les trois conducteurs du
moteur de 80 po.
Acheminez les trois câbles de moteur noir, bleu et blanc de
80 po/2 m à travers la tige de suspension descendante de
4,5 po (Figure 6).
3. Assemblage du ventilateur de plafond (suite)
TIGE DE SUSPENSION
DESCENDANTE DE 4,5 po
FIL DE MISE À LA TERRE VERT
VIS DE PRESSION À TÊTE CRUCIFORME (DESSERRÉE)
ROTULE DE LA TIGE
AXE
TIGE DE
SUSPENSION
DESCENDANTE
DE 4,5 po
TROIS CÂBLES DE MOTEUR DE 80 po
(DÉTORSADÉS)
