Emerson ASTOR User Manual

emersonfans.com
Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
Modèle ETL N° : CF235
83
#6-32 x 1/4" PAN HEAD SCREWS
W/LOCKWASHERS (3)
LOWER
HOUSING
LIGHT FIXTURE
ADAPTER
REVERSE SWITCH

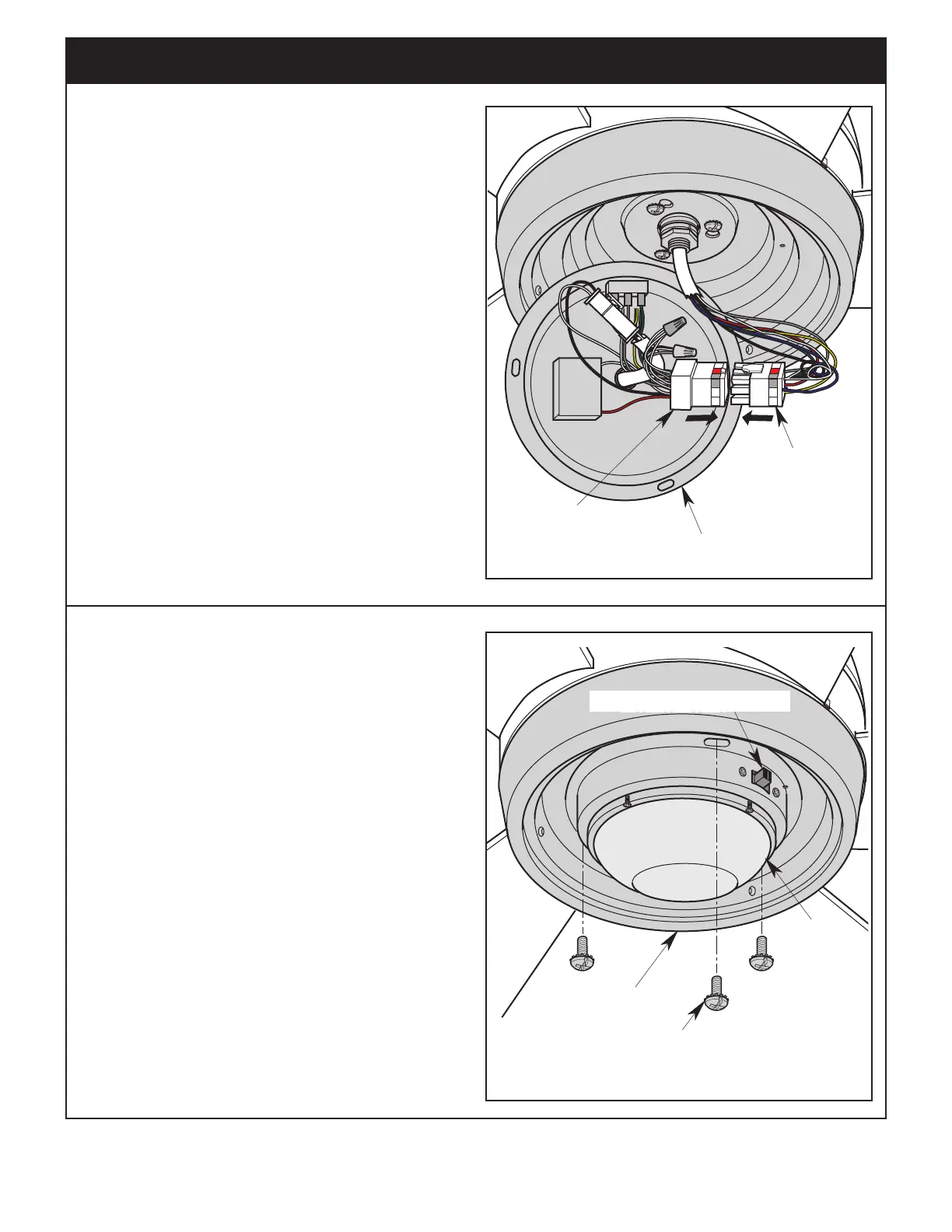

Figure 30
6.4
Positionnez l’ensemble de luminaire à DEL sur le boîtier inférieur
en alignant les trois trous.
Sécurisez l’ensemble de luminaire à DEL en installant et en
serrant les trois vis à tête cylindrique bombée N° 6-32 x 1/4 po
avec des rondelles de blocage (fournies) (Figure 30).
Une vis à tête cylindrique bombée N° 6-32 x 1/4 po avec des
rondelles de blocage de rechange est fournie dans le sac de
pièces détachées pour le cas où elle serait nécessaire.
LED LIGHT FIXTURE
ASSEMBLY CONNECTOR
A
L
A
L
FAN MOTOR
ASSEMBLY
CONNECTOR
LED LIGHT FIXTURE
ASSEMBLY
Figure 29
6.3
Les deux connecteurs sont marqués et codés par des
couleurs, et ils doivent être correctement raccordés
(couleur à couleur) avant de pouvoir être utilisés (L à L et A
à A), comme suit :
Engagez le connecteur à code couleur de l’ensemble de
moteur du ventilateur dans le connecteur à code couleur de
l’ensemble de luminaire à DEL (Figure 29).
Assurez-vous que les loquets des connecteurs ferment
correctement (Figure 29).
6. Assemblage final (suite)
ENSEMBLE DE LUMINAIRE À DEL
VIS À TÊTE CYLINDRIQUE BOMBÉE N° 6-32 X 1/4 PO AVEC
RONDELLE DE BLOCAGE (3)
CONNECTEUR
DE L’ENSEMBLE
DE MOTEUR DU
VENTILATEUR
CONNECTEUR DE L’ENSEMBLE DE
LUMINAIRE À DEL
BOÎTIER
DU BAS
SÉLECTEUR DE MARCHE AVANT/ARRIÈRE
ADAPTATEUR DE
LUMINAIRE
