84
Modèle ETL N° : CF235
6.5

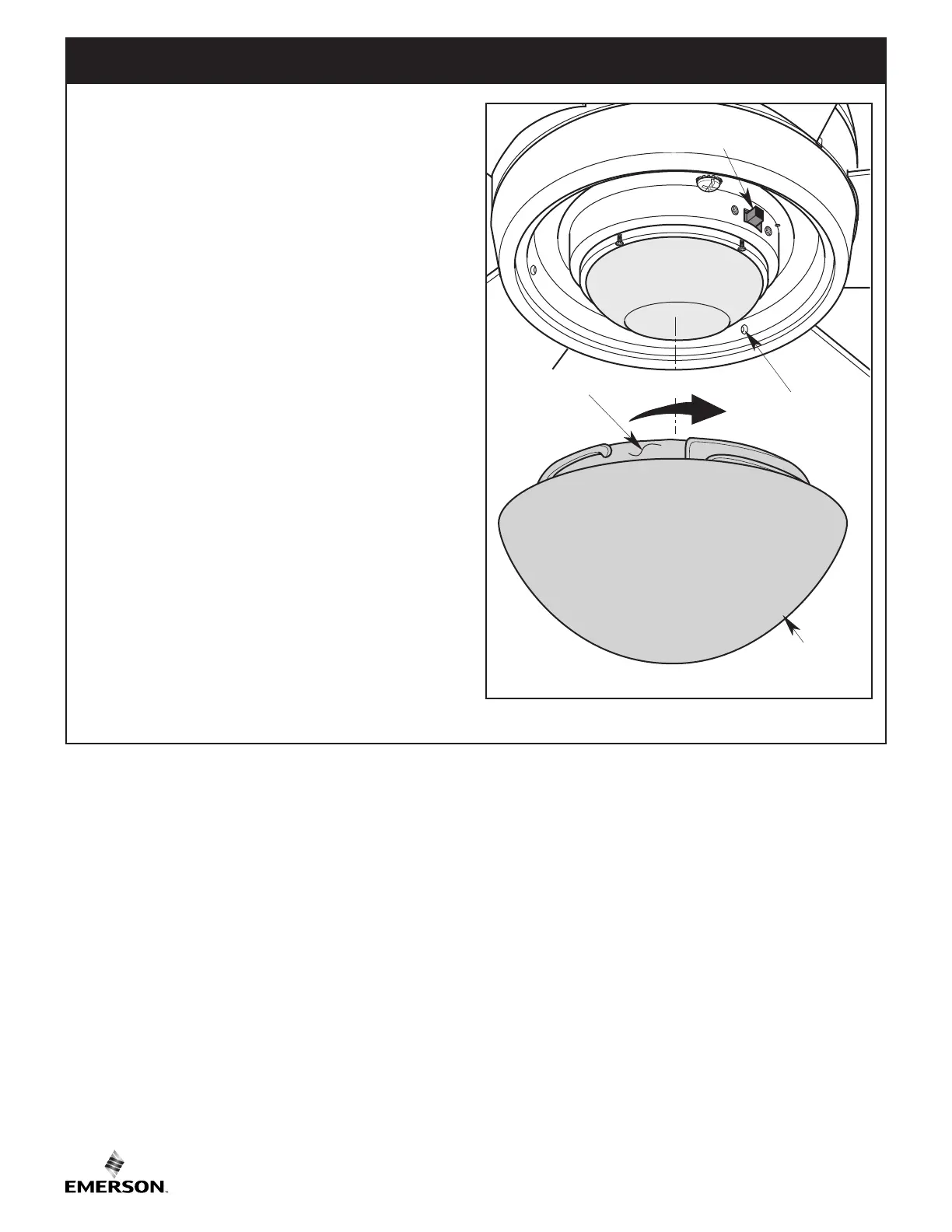

Placez l’abat-jour dans l’ouverture du boîtier du bas en alignant
les trois zones plates du bord supérieur de l’abat-jour sur les trois
excroissances du boîtier du bas et faites tourner l’abat-jour dans
le sens des aiguilles d’une montre jusqu’à ce qu’il ne puisse plus
tourner davantage (Figure 31).
REMARQUE : Inspectez l’abat-jour périodiquement pour vous
assurer qu’il repose à fond dans le sens des aiguilles d’une
montre dans le boîtier du bas.
LOWER HOUSING
RAISED DIMPLES (3)
FLAT AREAS (3)
SHADE
CLOCKWISE
REVERSE SWITCH
Figure 31
6. Assemblage final (suite)
SÉLECTEUR DE MARCHE AVANT/ARRIÈRE
DANS LE SENS DES AIGUILLES
D’UNE MONTRE
ZONE PLATE (3)
ABAT-JOUR
EXCROISSANCES DANS
LE BOÎTIER INFÉRIEUR (3)
