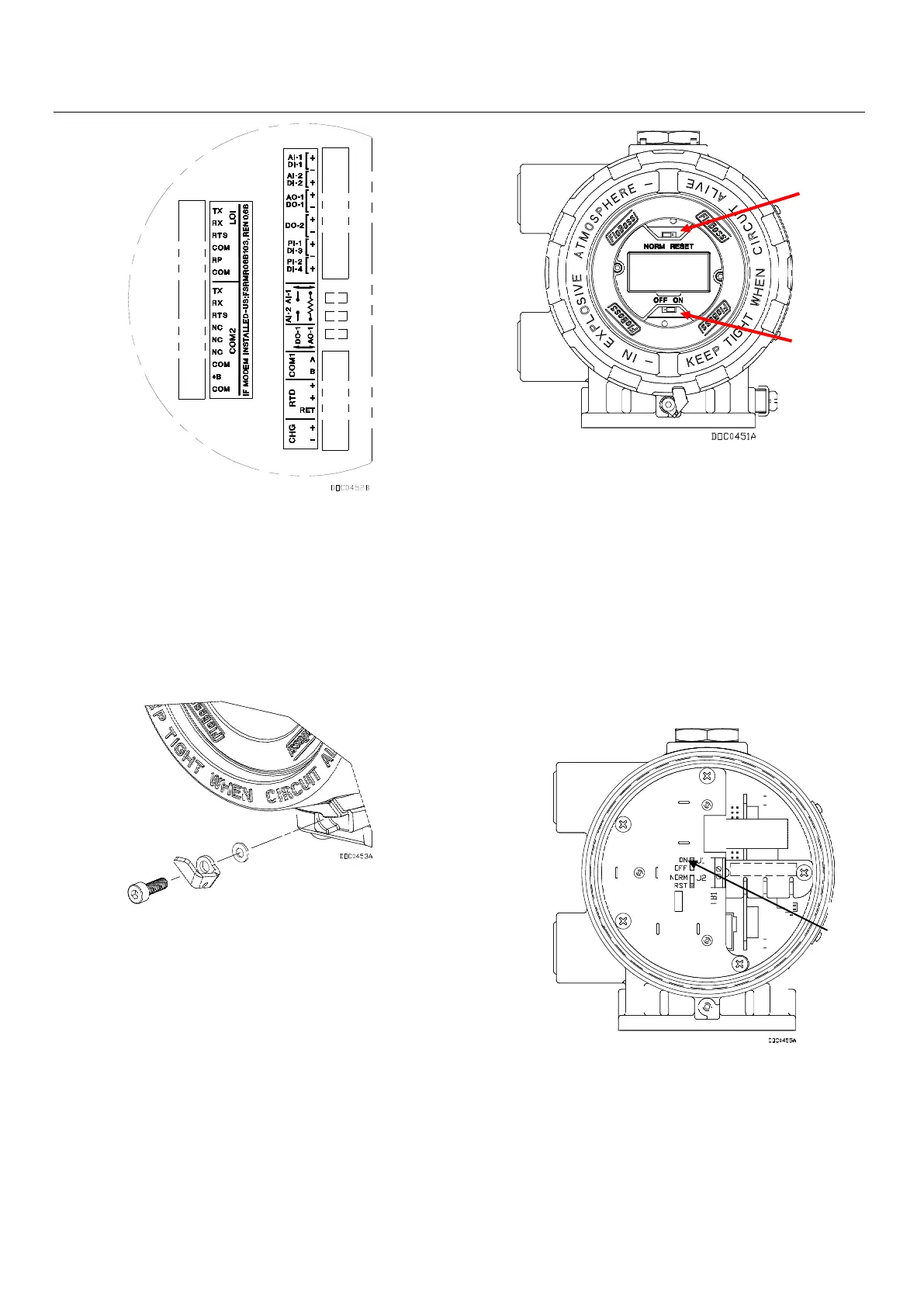

Figura 3. Scheda di terminazione
6. Il FloBoss 104 viene fornito con il cavallotto
NORM/RESET in posizione NORM e il cavallotto ON/OFF in
posizione OFF.
Per alimentare il FloBoss 104:
▪ Svitare il morsetto alla base del coperchio anteriore
(lato LCD). Fare riferimento alla Figura 4.
Figura 4. Gruppo morsetto del coperchio
▪ Svitare il coperchio anteriore.
▪ Posizionare il cavallotto di alimentazione (ubicato sul
display LCD, se installato o nel punto J1 sul
modulo caricabatterie) in posizione ON. Vedere la
Figura 5 e la Figura 6.
Figura 5. Lato anteriore del FloBoss 103 (con LCD)
▪ Rimettere a posto il coperchio anteriore (lato LCD) e il
morsetto.
Al termine della diagnostica di accensione del FloBoss 104
(controllo della memoria RAM e altri controlli interni),
il display LCD opzionale visualizza la data e l'ora per
indicare che il FloBoss ha eseguito una sequenza di
azzeramento valida. Se il display LCD non si accende,
eseguire la procedura per la risoluzione dei problemi ed
identificare le possibili cause (vedere il punto 9).
Figura 6. Parte anteriore del FloBoss 103 (senza LCD)
7. È necessario configurare il FloBoss 104 prima di
calibrarlo e metterlo in funzione. La configurazione deve
essere eseguita utilizzando il software ROCLINK 800,
eseguibile su PC. Il PC viene normalmente connesso alla
porta LOI del flow computer per trasferire i dati di
configurazione al FloBoss 104, sebbene gran parte delle
