Nota: O kit de montagem do tubo Rosemount não é
adequado para usar com o invólucro de aço
inoxidável. O cliente deverá fornecer uma montagem
adequada.
▪ Montagem direta dentro da invólucro do medidor.
4. O FloBoss deve ser adequadamente aterrado. O
FloBoss 104 tem um parafuso de aterramento do lado de
fora do invólucro e dois parafusos de aterramento dentro
do invólucro. Consulta Figura 2.
A
Parafusos de aterramento internos
B
Parafuso de aterramento externo

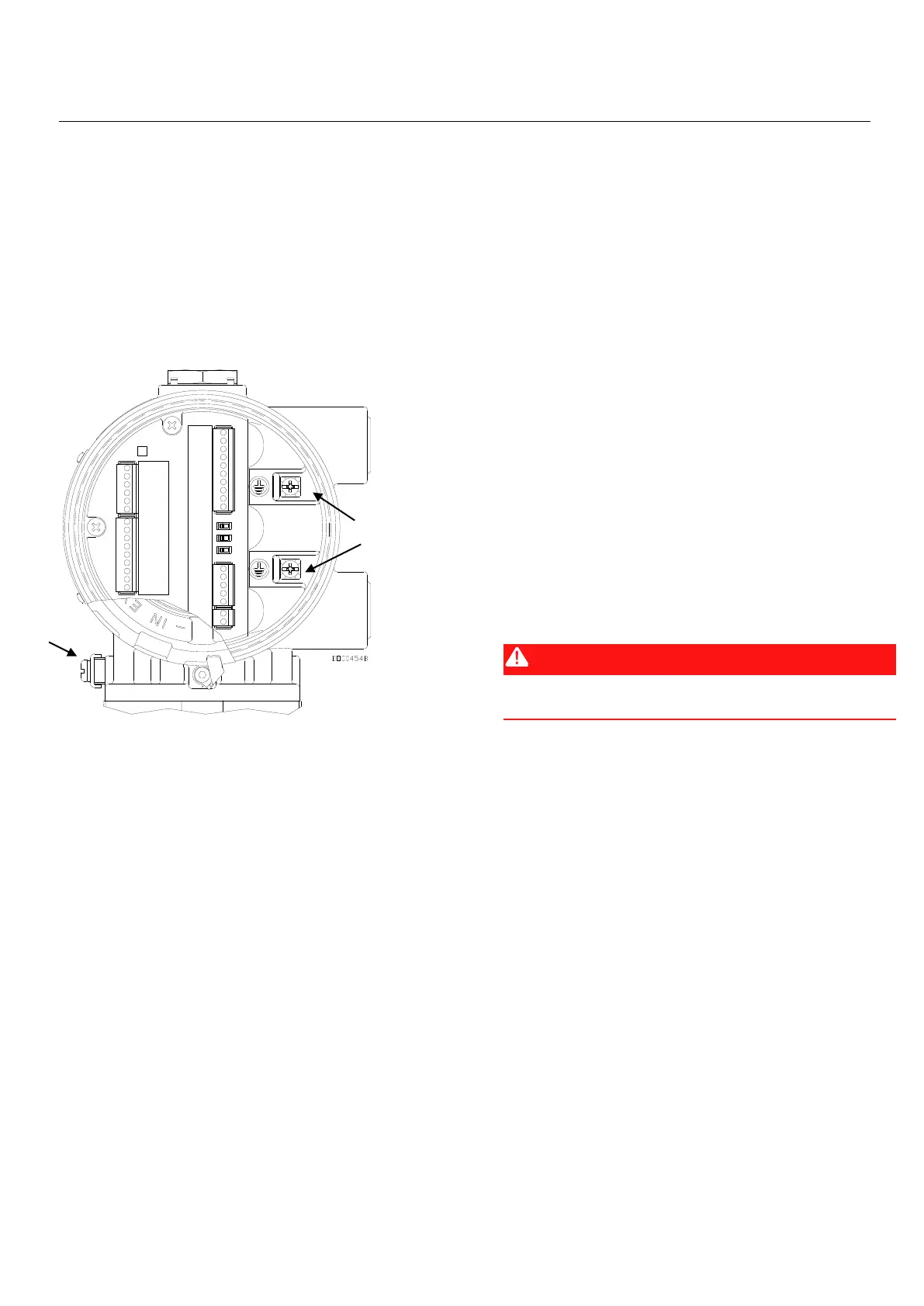

Figura 2. Extremidade traseira do FloBoss 104
(com Placa terminal)
O aterramento adequado do FloBoss 104 ajuda a reduzir
os efeitos do ruído elétrico durante a operação da unidade
e a proteger contra raios. O FloBoss fornece proteção
contra raios para entradas e saídas da fiação de campo
integrada. Instale um dispositivo de proteção contra surtos
junto ao interruptor de serviço nos sistemas de fonte de
voltagem CC para proteger o equipamento instalado contra
raios e surtos de tensão. Também pode ser considerado um
protetor de surto de linha telefônica para a placa de
comunicação do modem discado.
Todos os pontos de aterramento devem ter uma haste de
aterramento ou uma impedância de rede de até 25 ohms,
conforme medição feita por um dispositivo de teste do
sistema de aterramento. O condutor de aterramento deve
ter uma resistência de até 1 ohm entre o aterramento do
invólucro do FloBoss e a haste ou a rede do ponto de ligação
ao aterramento.
Se a impedância entre a tubulação e o aterramento for
maior que 2 ohms, a instalação do FloBoss deve ser isolada
eletricamente e instalada uma haste ou sistema de
aterramento de rede.
O cabo recomendado para a fiação de sinais de E/S é um
de par trançado, isolado e blindado. O par trançado e a
blindagem minimizam os erros de sinais causados por EMI
(interferência eletromagnética), RFI (interferência de
radiofrequência) e transientes.
5. O FloBoss deve ser conectado à alimentação, aos
dispositivos de E/S e aos dispositivos de comunicação.
As conexões externas e terminais de campo devem ser
fiadas dentro da placa terminal. O bloco terminal aceita fios
de até 1,29 mm (16 AWG).
Os conectores da placa terminal do FloBoss usam terminais
de compressão. O terminal de alimentação de entrada
(CHG+ / CHG-) usa um conector removível e acomoda uma
fiação de até 1,29 mm (16 AWG). Em todos os casos, para
estabelecer conexões, descubra a parte terminal (máximo
de 6 mm) do fio, insira a parte terminal descoberta dentro
da braçadeira sob o parafuso do terminal e aperte o
parafuso com torque de 0,25 N-m.
O acesso às conexões é feito pelas entradas específicas
para fiação. Os bujões do tubo de metal fornecidos devem
permanecer nas entradas sem uso para manter a
integridade do invólucro à prova de fogo. Se estes bujões
forem substituídos por qualquer motivo, somente instale
bujões certificados ou adaptadores de rosca que atendam
ou excedam as classificações do produto.
PERIGO
Não aperte muito os parafusos do conector.
Nota: Verifique a polaridade da alimentação de entrada
antes de ligar à energia.
Os fios inseridos devem ter um mínimo de fio descoberto
exposto, a fim de evitar curtos-circuitos. As conexões não
devem ficar muito apertadas para evitar fadiga.
O FloBoss 103 aceita tensões de entrada de 8,0 volts a
28 volts nos terminais de carga (CHG+ / CHG-) sem
limitação de corrente externa (o limite da corrente interna é
de 200 mA).
Os terminais têm a etiqueta CHG+ para a conexão de
alimentação positiva e CHG- para a conexão de
alimentação negativa em uma etiqueta dentro da placa
terminal. Consulta Figura 3.
A
B
