Instruções para um uso seguro – Computador de vazão Emerson FloBoss 104
Referência D301733X012
Fevereiro de 2018
4 www.Emerson.com/RemoteAutomation

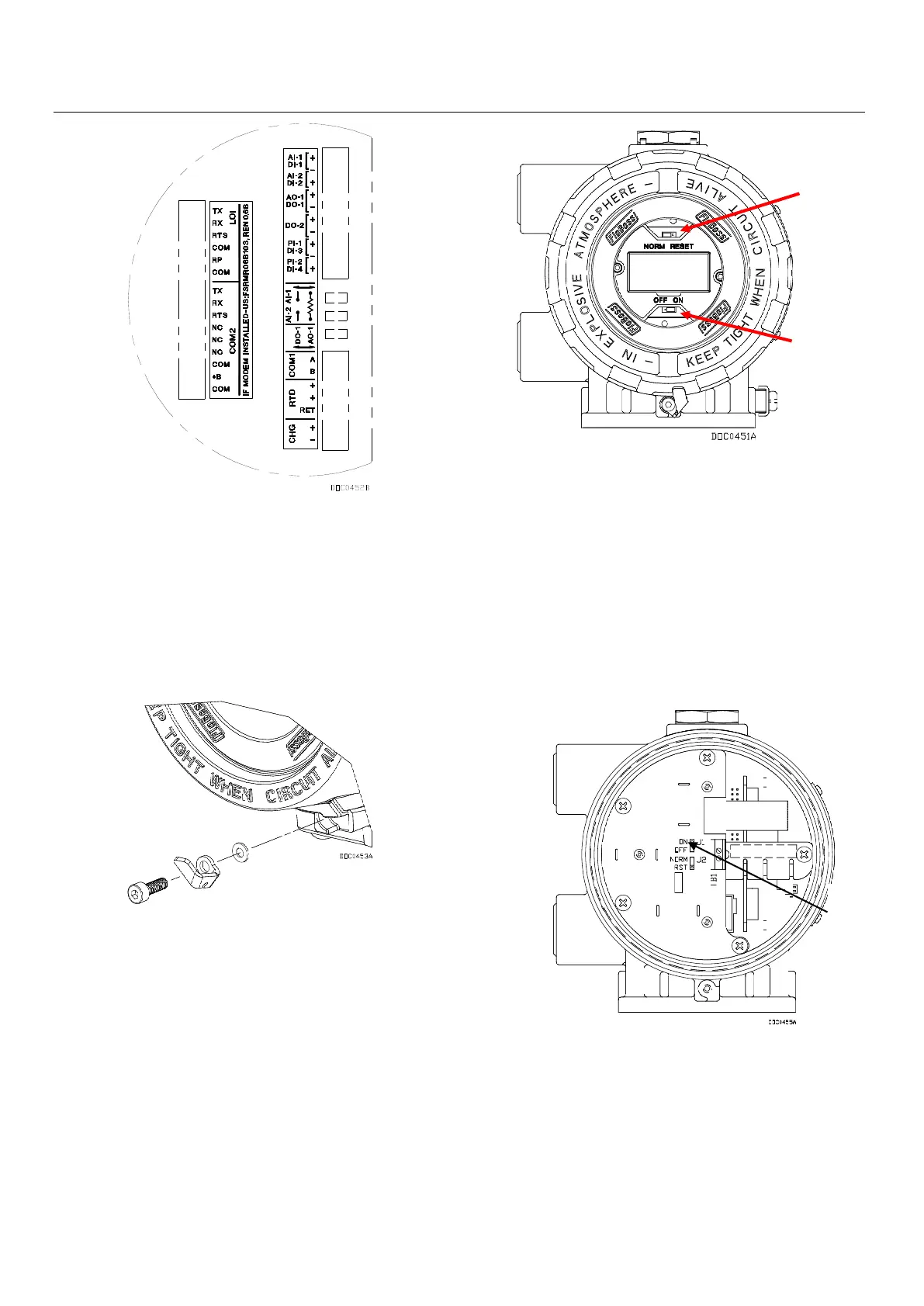

Figura 3. Placa terminal
6. O FloBoss 104 é fornecido com um jumper
NORM/RESET dentro da posição NORM e o jumper ON/OFF
dentro da posição OFF.
Para alimentar o FloBoss 104:
▪ Desaperte a tampa de cobertura en la base da tampa
dianteira (lado do LCD). Consulta Figura 4.
Figura 4. Conjunto da tampa de cobertura
▪ Desaperte a tampa de cobertura dianteira.
▪ Posicione o jumper de alimentação (localizado no
LCD, se instalado, ou em J1 na placa de recarga de
bateria) dentro da posição ON. Consulte Figura 5 e
Figura 6.
Figura 5. Extremidade dianteira do FloBoss 104 (com LCD)
▪ Substitua a tampa de cobertura dianteira (lado do
LCD) e a proteção de abertura da tampa.
Depois que o FloBoss 104 concluir o diagnóstico de
inicialização (RAM e outras verificações internas), o LCD
opcional exibe a data e hora para indicar que o FloBoss
concluiu uma sequência de inicialização válida. Se o LCD
não ligar, faça uma pesquisa das possíveis causas
(consulte a Etapa 9).
Figura 6. Extremidade dianteira do FloBoss 104 (sem LCD)
7. O FloBoss 104 deve ser configurado antes de ser
calibrado e colocado em operação. A configuração deve
ser realizada com o software ROCLINK 800, instalado em
um PC. O PC normalmente é conectado à porta LOI do
computador de vazão para transferir os dados de
configuração para o FloBoss 104, embora grande parte da
