Instruções para um uso seguro – Computador de vazão Emerson FloBoss 104
Referência D301733X012
Fevereiro de 2018
www.Emerson.com/RemoteAutomation 5
configuração possa ser feita off-line e carregada
posteriormente no FloBoss.
Valores padrão para todos os parâmetros existem no
firmware do FloBoss. Se o padrão for aceitável para a sua
aplicação, ele pode ficar como está. Faça ajustes no
FloBoss por meio do software de configuração. Consulte o
Manual de usuário do software de configuração ROCLINK 800
(Peça D301159X012).
8. As rotinas de calibração suportam calibração de 5
pontos, com os três pontos intermediários calibrados em
qualquer ordem. A leitura inferior ou de zero é calibrada
primeiro, seguida da leitura superior ou de escala completa.
Os três pontos intermediários podem ser calibrados em
seguida, se desejado. As entradas analógicas de diagnóstico
— tensão lógica (E1), tensão da bateria (E2) e temperatura
da placa/bateria (E5) — não foram projetadas para serem
calibradas.
Caso a placa opcional de E/S esteja instalada, as entradas
analógicas podem ser calibradas com o software ROCLINK
800.
As entradas integradas, apoiadas com suporte a calibração
de 5 pontos, são:
▪ Pressão diferencial localizada no ponto A1 da EA.
▪ Pressão estática localizada no ponto A2 da EA.
▪ Temperatura do RTD localizado no ponto A3 da EA.
Estas entradas são designadas aos três primeiros pontos
de entrada analógica. O procedimento de calibração para
estas entradas está descrito no Manual do usuário do
software de configuração ROCLINK 800 (Peça
D301159X012).
9. Para solucionar problemas com o FloBoss 104,
identifique se o problema está dentro da configuração ou
no hardware. Verifique a configuração no software
ROCKLINK 800 para identificar quaisquer configurações
incorretas. Inspecione o hardware quanto a danos.
Inspecione as placas de terminais, verificando se existem
erros de localização de conexões.
Se você tiver problemas com o FloBoss 104 que pareçam
estar relacionados com o software, tente reinicializar o
FloBoss com warm start, cold start ou reset através do
jumper.
Se você tiver problemas que pareçam estar relacionados
com o hardware, verifique a fiação. Se o problema
persistir, entre em contato com a assistência técnica da
Emerson dentro da sua região, para o envio da peça para
reparo.
Durante a operação, o FloBoss 104 pode ser monitorado
(para visualizar ou recuperar dados atuais e históricos),
local ou remotamente. O monitoramento local é realizado
visualizando-se o painel LCD detalhado na seção 2 ou
usando o software ROCLINK 800 em um PC conectado
pela porta LOI. O monitoramento remoto é realizado pela
Comm 1 ou Comm 2 do FloBoss usando o software
ROCLINK 800 ou sistema host. Consulte a Figura 8 para
obter as terminações de comunicação.
10. Para remover o FloBoss 104 de operação, desconecte
a alimentação da unidade e, depois, remova todas as
conexões da fiação externa. Remova as linhas de gás.
Por fim, remova o invólucro do FloBoss do tubo vertical
ou placa de orifício. O FloBoss pode ser colocado em uma
caixa para transporte.
PERIGO
Tenha cuidado ao remover as linhas de gás do FB104. Use
uma chave inglesa para evitar que o conector do sensor se
mova e uma segunda chave inglesa para desconectar a
linha de gás. Se for permitido que o sensor gire, a fiação
interna é danificada.

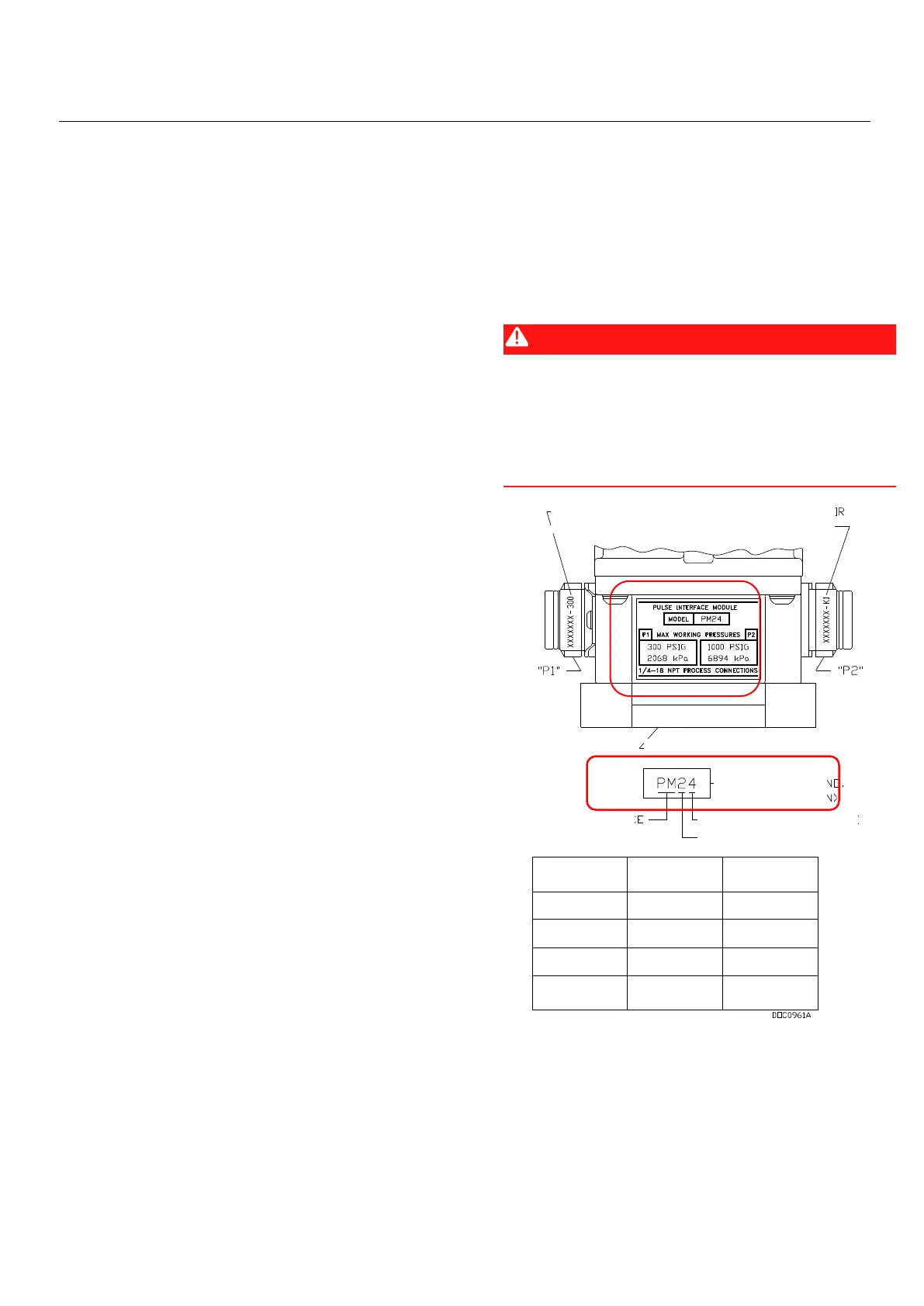

Figura 7. Invólucro da interface de pulso do FB104
Ao conectar linhas de pressão de gás ao módulo opcional de
interface de pulso, observe os limites máximos de pressão de
funcionamento dos sensores P1 e P2, individualmente, com
base no número do modelo do módulo. Por exemplo, a
Figura 7 mostra um módulo modelo PM24 com as suas faixas
dos sensores P1 (300 PSIG/2068 kPa) e P2 (1000 PSIG/6894
kPa).
