Emerson FloBoss 104 Safe Use Instructions

安全使用说明 – 艾默生 FloBoss104 流量管理器
文档编号 D301733X012
2018 年 2 月
4 www.Emerson.com/RemoteAutomation
▪ 旋松前端盖板。
▪ 将电源跳线（如果安装 LCD，则位于 LCD 上；否则位
于充电器板上的 J1）置于 ON 位置。请参阅 图 5 和 图
6。
A
NORM/RESET 跳线
B
ON/OFF 跳线

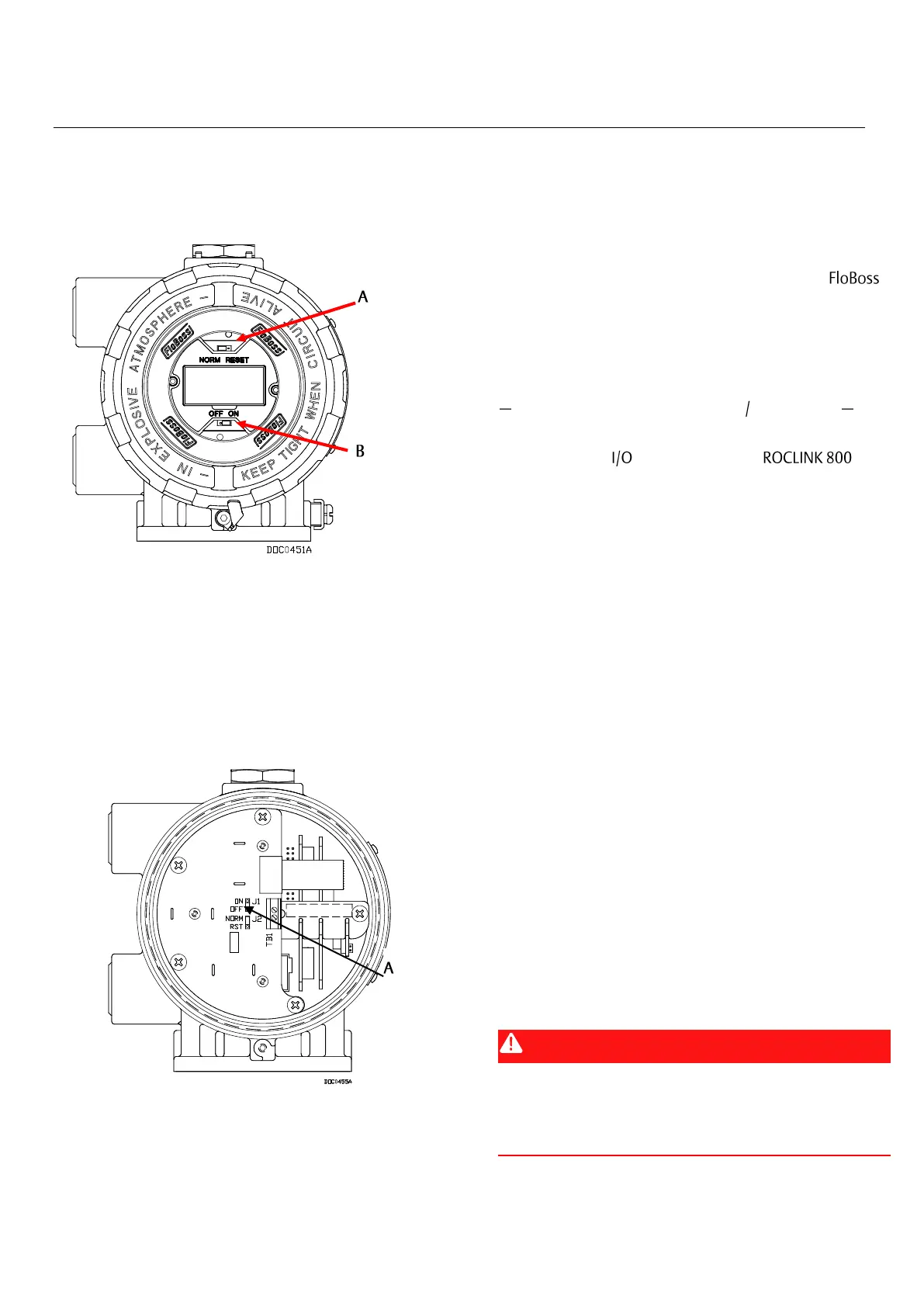

图 5. FloBoss 104 前端（带 LCD ）
▪ 更换前端盖板（LCD 端）和盖板固定夹。
在 FloBoss 104 完成启动诊断（RAM 和其他内部检查）后，
可选 LCD 将显示日期和时间，表示 FloBoss 已完成了有效
的重置序列。如果 LCD 未亮起，执行故障排除以找出可
能的原因（请参阅第 9 步 ）。
A
ON/OFF 跳线
图 6. FloBoss 104 前端（无 LCD ）
7. 在校准和运行之前，FloBoss 104 必须进行适当组态。
组态必须使用在 PC 上运行的 ROCLINK 800 软件进行。PC
通常连接到流量计算机的 LOI 端口以将组态数据传输到
FloBoss 104，但是很多组态可离线完成并随后加载到
FloBoss 中。
FloBoss 的固件中包含所有参数的默认值。如果您的应用
可接受默认值，则可保留不变。通过组态软件对
执行调整。请参阅 ROCLINK 800 组态软件用户手册 （手册
编号 D301159X012）。
8. 校准例程支持 5 点校准，三个中间点可以按任意顺序
校准。首先校准低端或零点读数，然后校准高端或满量程
读数。如果需要，可再次校准三个中间点。诊断模拟输入
逻辑电压 (E1)、电池电压 (E2) 和板 电池温度 (E5) 无需
校准。
如果安装了可选 端接点，则可使用 软件
校准模拟输入。
5 点校准支持的内置输入包括：
▪ AI 点 A1 的差压。
▪ AI 点 A2 的静压。
▪ AI 点 A3 的 RTD 温度。
这些输入分配给前三个模拟输入点。这些输入的校准程序
在 ROCLINK 800 组态软件用户手册 （手册编号
D301159X012）中介绍。
9. 要排除 FloBoss 104 的故障，请确认问题是与组态还
是硬件相关。在 ROCLINK 800 软件中检查组态以找出任
何错误的设置。检查硬件有无损坏。检查端接板上的连接
位置有无错误。
如果您遇到的问题可能与硬件有关，请检查接线。如果问
题仍然存在，请联系您的当地销售处以获取返修授权。
在操作过程中，FloBoss 104 可以进行本地或远程监控
（查看或检索当前和历史数据）。本地监控通过查看第 2
节中详细介绍的 LCD 面板完成，或在通过 LOI 端口连接的
PC 上使用 ROCLINK 800 软件完成。远程监控通过 FloBoss
的 Comm 1 或 Comm 2 使用 ROCLINK 800 软件或主机系
统执行。请参阅 图 以了解通讯端接的信息。
10. 要停止运行 FloBoss 104，断开设备的电源，然后拆
下所有外部接线连接。拆下气体管路。最后，从立管支架
或孔板拆下 FloBoss 壳体。FloBoss 可放在盒子中以便运
输。
危险
从 FB104 拆卸气体管路时应当小心。使用扳手防止传感
器接头移动，然后使用第二个扳手断开气体管路。让传感
器旋转将会损坏内部接线。
