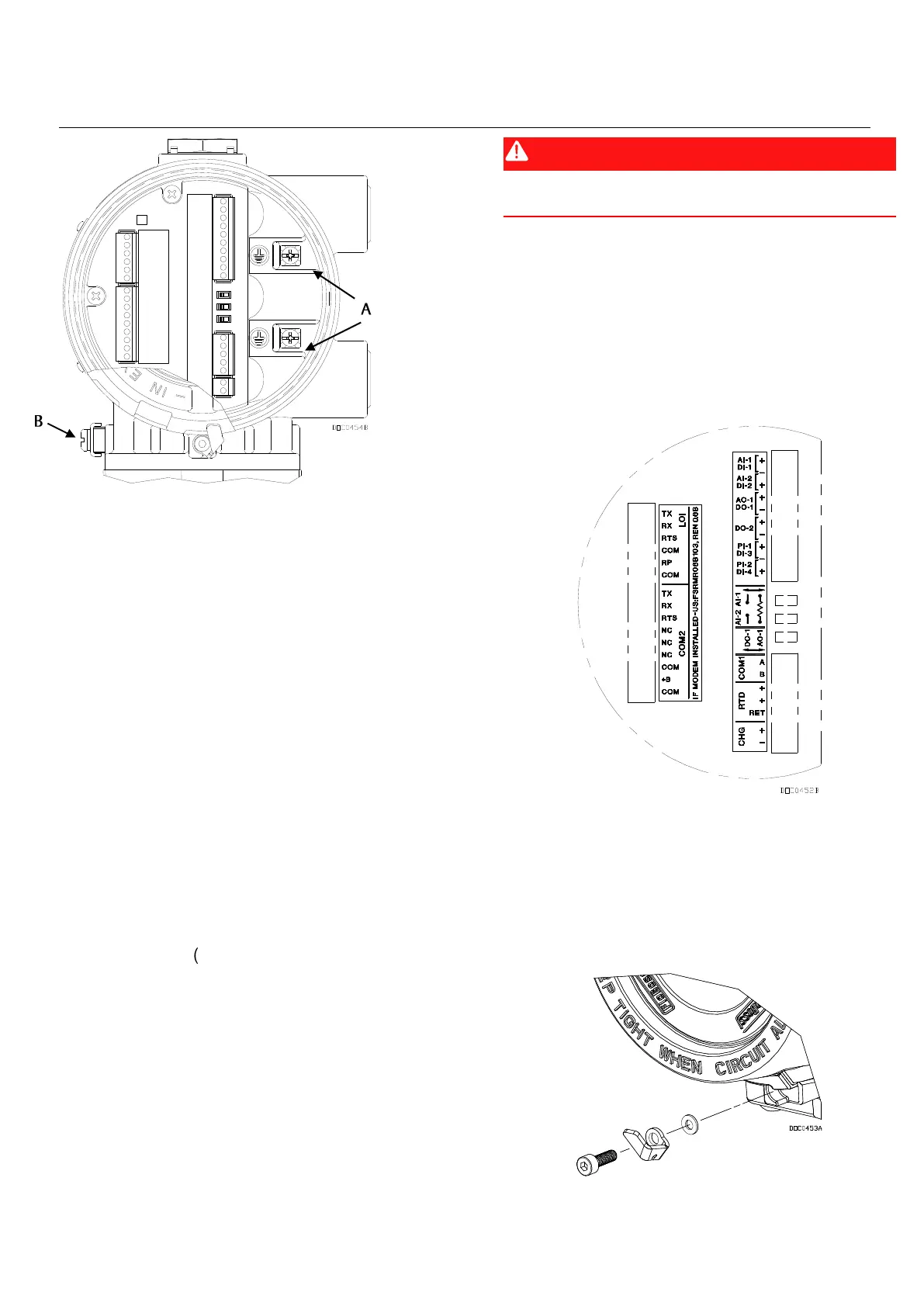

2. FloBoss 104
后端（带端接板）
FloBoss 104 正确接地有助于降低电气噪声对设备运行的
影响，并可防止雷击。FloBoss 可为内置现场接线输入和
输出提供避雷保护。在直流电源系统的服务中断处安装防
浪涌装置，以防止安装的设备受到雷击和电涌影响。您也
可以考虑为可选拨号调制解调器通讯卡安装电话浪涌保护
器。
所有接地点都必须通过阻抗不超过 25 欧姆（使用接地系
统测试仪测得）的接地棒或接地网连接到大地。FloBoss 壳
体地线与接地棒或接地网之间的接地导体电阻不应超过 1
欧姆。
如果管道与大地之间的阻抗超过 2 欧姆，FloBoss 安装应
进行电气隔离并安装接地棒或接地网接地系统。
建议的 I/O 信号配线电缆为绝缘、屏蔽的双绞线。
屏蔽双绞线可最大限度减少由 EMI（电磁干扰）、
RFI（射频干扰）和瞬变导致的信号错误。
5. FloBoss 必须连接到电源、I/O 设备和通讯设备。外部
连接和现场端子全都位于端接板上。接线板可接受的导线
尺寸可达 1.29 毫米 16 AWG)。
FloBoss 端接板连接器使用压接端子。输入电源端接
(CHG+ / CHG-) 使用可拆接头，接受的导线尺寸可达 1.29
毫米 (16 AWG)。在所有情况下，剥开线缆的末端（最多
6 毫米），将裸露端插入端子螺栓下方的接线夹中，然后
以 0.25 牛米拧紧螺钉。
通过现场接线入口可接触到接线连接。提供的金属堵头必
须留在未使用的入口中，以保持壳体的防火完整性。如果
出于任何原因更换这些堵头，仅安装经过认证的堵头或者
符合或超过产品额定等级的螺纹接头。
危险
不要用过大的扭矩力来拧紧接头螺钉。
注：在打开电源之前，先检查输入电源的极性。
插入的线应尽量减少裸线外露部分，以防止短路。连接时
保持一定的松弛度，以防过紧。
FloBoss 104 充电端子 (CHG+ / CHG-) 可接受的输入电压为
8.0 伏至 28 伏，无外部电流限制（内部电流限制为 200
mA）。
端接板上的端子标签 CHG+ 表示正电源连接，CHG- 表示
负电源连接。请参阅图
图
3。
图
3.
端接板
6. FloBoss 104 发运时 NORM/RESET 跳线位于 NORM 位
置，ON/OFF 跳线位于 OFF 位置。
为 FloBoss 104 供电：
▪ 旋松前端盖（LCD 端）基座处的盖板固定夹。请参阅
图
4。
图
4.
盖板固定夹组件
