Version V1.4 Revision date July 14, 2009 BOM 31011979
IRM-S02TH 智能温湿度传感器用户手册
1 概述
IRM-S02TH 智能温湿度传感器（简称传感器），用于测量并显示环境温湿度，通
过 RJ45 接口以 RS-485 方式支持 MODBUS 协议，进行数据配置和采集。可应用
于通信机房、IT 数据中心等需要温湿度测控的室内场所。
1.1 产品介绍
1.1.1 外观

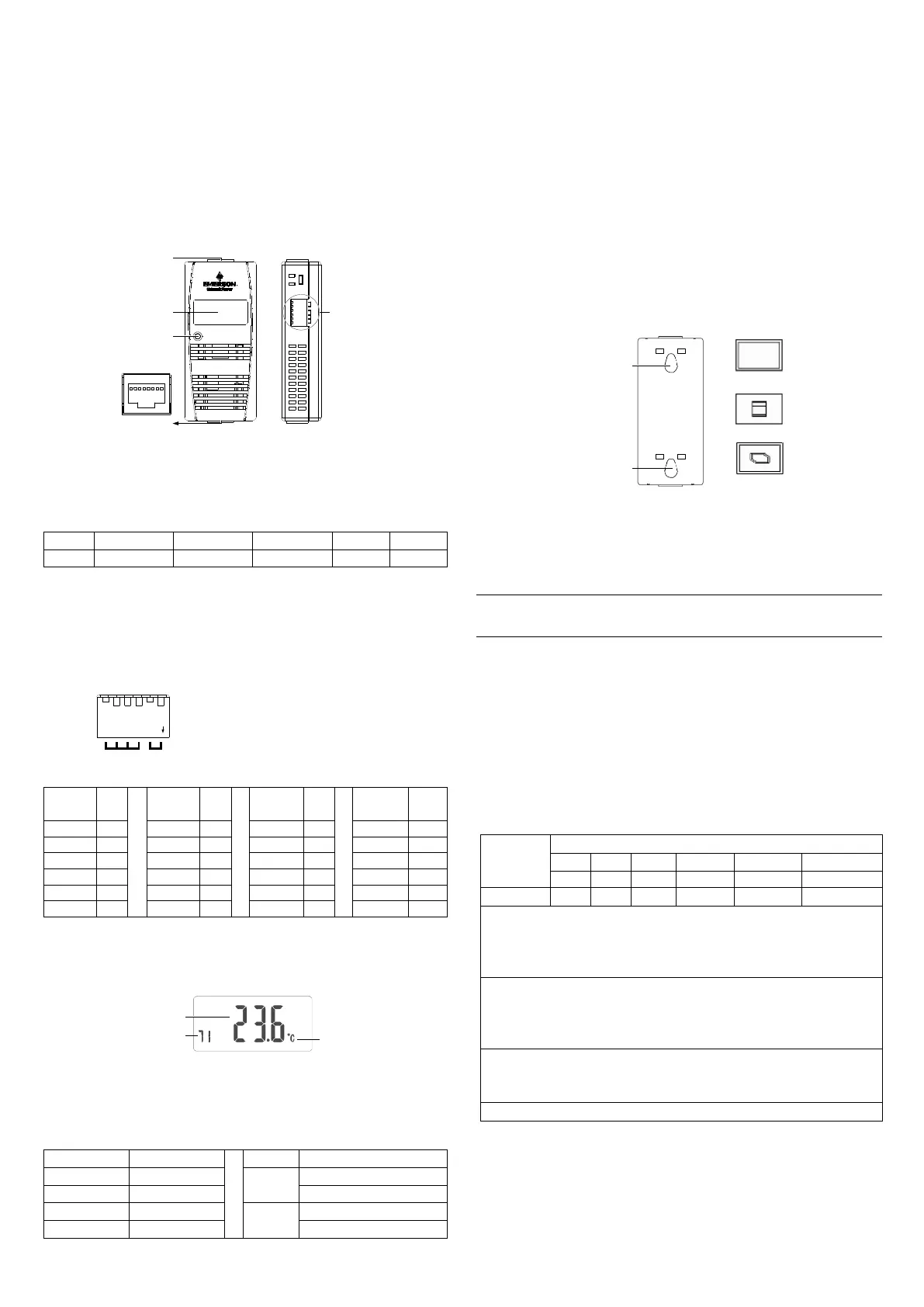

传感器外观如下图所示。
ALARM
Temp&Hum Sensor
IRM-S02TH
拨码开关
RJ45接口
LCD显示屏
告警指示灯
正视图 右视图
12345678
RJ45接口
尺寸（高×宽×深）： 97mm×44mm×22mm 重量：约 100g
1.1.2 RJ45 接口
传感器与外部的电气连接是通过两个 RJ45 接口完成的，RJ45 接口用于供电、通
信和设备级联，其定义参见下表。
1.1.3 拨码开关
拨码开关用于设置传感器地址，通过 MODBUS 协议和上层设备通信。传感器地
址由组号和组内顺序号组成，其中 DIP1～DIP4 用于设置组号，DIP5～DIP6 用
于设置组内顺序号。例如传感器地址为 71 的设置方法如下图所示，其中 0111
代表组号 7，01 代表组内顺序号 1。
Group
Num
1 2 3 4 5 6
DIP ON
0 1 1 1 0 1
注：1.拨码开关置于ON代表1，否则代表0；
2.传感器地址不能设为00， 00为广播地址。
拨码开关 DIP1～DIP6 的设置见下表。
1.1.4 LCD 显示屏
LCD 显示屏实时显示传感器地址及温湿度数据，温度和湿度 2 秒切换显示。例
如：传感器地址为 71，测量温度数据为 23.6℃，此时 LCD 显示屏如下图所示。
1.1.5 告警指示灯
温度数据超出配置数据范围或传感器失效时，告警指示灯闪烁；温度数据在配
置数据范围内时，告警指示灯灭。
1.2 技术指标
2 安装
2.1 环境要求
1．无导电尘埃、无腐蚀金属及破坏绝缘的气体。
2．避免在有水、有雾的场所使用。
3．传感器的通风孔周围预留大于 20mm 空间，以确保传感器内外空气流通。
4．工作温度：－10℃～＋50℃；储存温度：－30℃～＋70℃；
湿度：5％～95％RH（无凝露）。
2.2 开箱检验
打开传感器包装，目测传感器外观，如有损坏现象请立即通知承运商。
对照发货清单，检查传感器及附件是否齐全，正确。
2.3 机械安装
传感器共有三种安装方式，安装附件及其安装方式如下图所示。
方式一：将磁铁挂钩扣入传感器的背部安装孔，传感器可吸附在铁质表面。
方式二：将 L 挂钩扣入传感器的背部安装孔，轻轻将挂钩挂在机架立柱的方形
孔内。
方式三：将 T 挂钩扣入传感器的背部安装孔，旋转挂钩的凸出部分插入机架主
框架型材的安装槽，轻轻将传感器顺时针旋转 90 度便安装完毕。
注意
传感器既可以通过以上三种附件安装，也可以直接通过安装孔挂在固定螺钉上。
2.4 接线
将标准直通网线的一端插入传感器的 RJ45 接口，网线另一端插入上层设备的传
感器专用接口或级联的传感器。
3 维护
1．如需清洁，请断开电源后用软布擦拭。
2．请不要自行拆开传感器，以免损坏内部精密器件。
附录 有毒有害物质或元素标识表
○：表示该有毒有害物质在该部件所有均质材料中的含量在
SJ/T-11363
－
2006
规
定的限量要求以下；
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出
SJ/T11363
－
2006
规定的限量要求
艾默生网络能源有限公司一直致力于设计和制造环保的产品，我们会通过持续的
研究来减少和消除产品中的有毒有害物质。以下部件或者应用中含有有毒有害物
质是限于目前的技术水平无法实现可靠的替代或者没有成熟的解决方案：制成板
含有铅
关于环保使用期限的说明：本产品的环保使用期限（已标识在产品本体），是指在
正常使用条件和遵守本产品的安全注意事项的情况下，从生产日起本产品含有的
有毒有害物质或元素不会对环境、人身和财产造成严重影响的期限
艾默生网络能源有限公司
地址：深圳市南山区科技工业园科发路一号 邮编：518057
公司网址：www.emersonnetworkpower.com.cn
客户服务热线：4008876510 E-mail：service@emersonnetwork.com.cn
资料版本：V1.4 归档时间：2009-07-14 BOM 编号：31011979
版权所有，保留一切权利。内容如有改动，恕不另行通知。
