Emerson Micro Motion Quick Start Guide

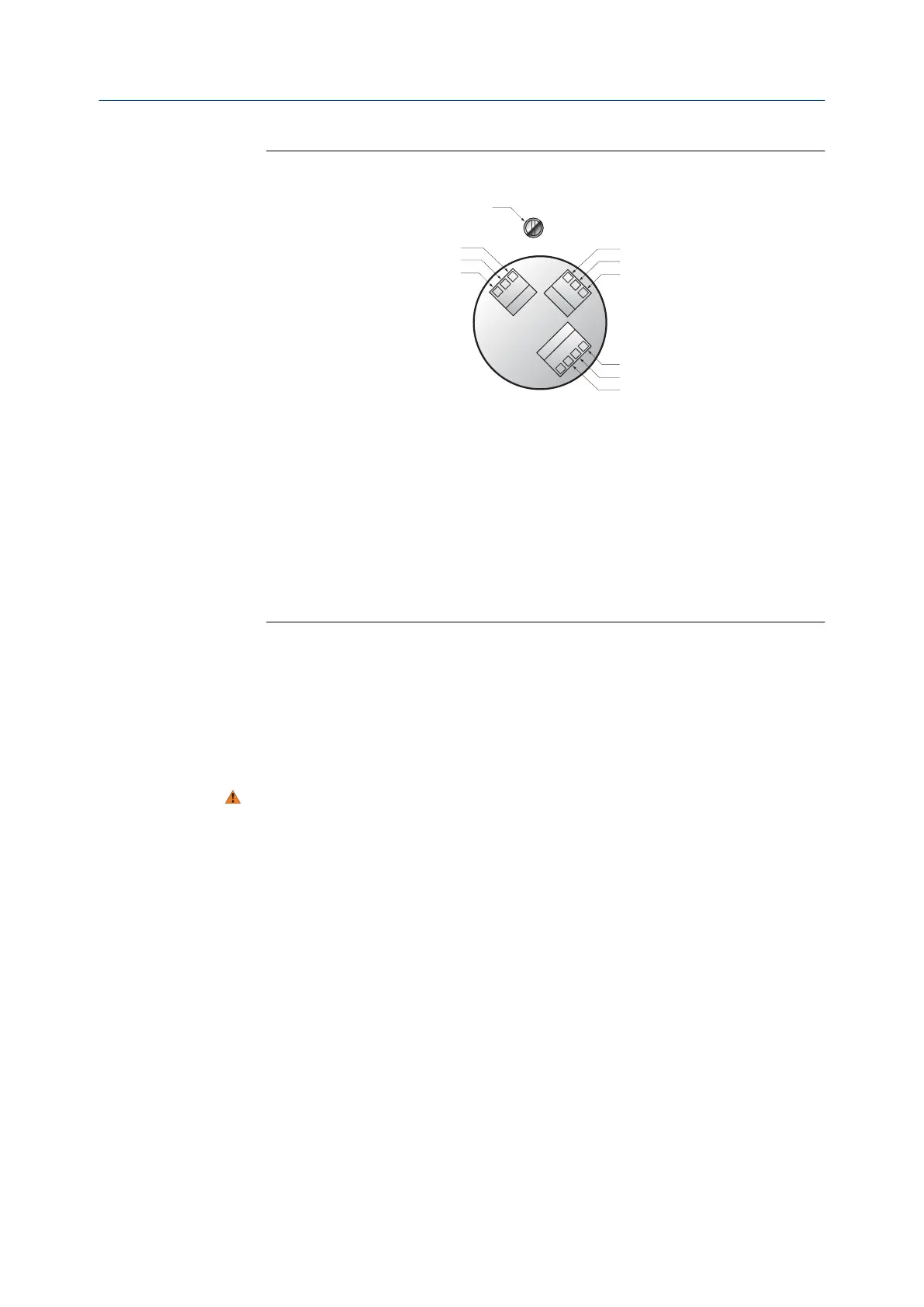

增强型核心处理器端子
图 3-2:
A
B
I
H
G
F
E
D
C
J
A.
棕色
B.
紫色
C.
黄色
D.
橙色
E.
灰色
F.
蓝色
G.
白色
H.
绿色
I.
红色
J.
接地螺钉（黑色）
3.1.2
使用屏蔽电缆连接核心处理器与传感器
先决条件
对于危险区域的安装，核心处理器末端处的屏蔽电缆安装必须配合使用电缆接头。您可以
从高准购买符合危险区域使用要求的电缆接头。也可以使用其他供应商的电缆接头。
注意！
•
传感器接线是本安型。为保持传感器接线是本安型，请使传感器接线独立于电源接线和输出
接线。
•
使电缆远离诸如变压器、电机和电源线等设备，这些设备都会产生大磁场。电缆、电缆密封
接头或导管安装不当，可能会导致测量不精确或流量计故障。
•
外壳密封不当可能会使电子部件受潮，进而可能导致测量误差或流量计故障的产生。将滴水
管安装在导管和电缆上（如有必要）。检查并润滑所有密封垫圈和 O 型圈。完全关闭并拧紧
所有外壳盖和导线管开口。
步骤
1.
识别电缆接头组件和电缆。
接线
10 高准 LNG 系列科里奥利质量流量计

Emerson Micro Motion Specifications

General

Category	Measuring Instruments
Manufacturer	Emerson
Brand	Micro Motion
Type	Coriolis Flow Meter
Output	4-20 mA, HART, Foundation Fieldbus, Profibus, Modbus
Power Supply	24 V DC
Material	Stainless Steel, Hastelloy
Process Connection	Flanged, Threaded
Certifications	ATEX, IECEx, CSA, SIL
Pressure Rating	Varies by model; up to 10, 000 psi (690 bar)
Temperature Range	Varies by model; -400 to 750°F (-240 to 400°C)
