Emerson Micro Motion Quick Start Guide

安全栅端子

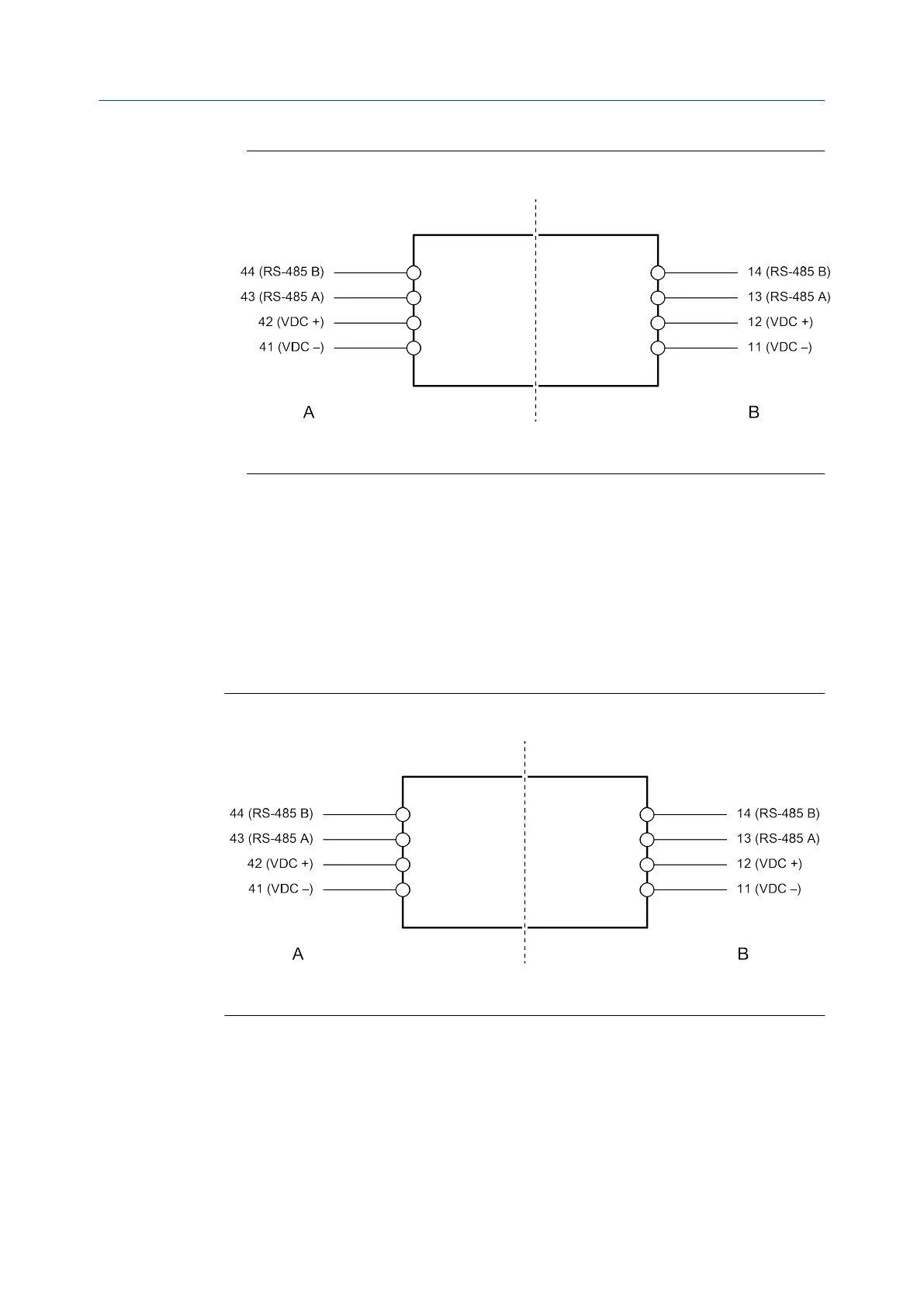

图 3-7:
A.
用于连接至增强型核心处理器的本安型端子
B.
用于连接至远程主机和电源的非本安型端子
3.3.3 将电源连接到 MVD Direct Connect 本安型安全栅
• 只要每个装置都能获得足够的电能，您可以将多个 MVD Direct Connect 装置连接到
单个电源。
•
本安型安全栅的电源同时也可以用于对其他设备供电。
步骤
从安全栅连接电源线，匹配正极和负极（+ 和 –）。
安全栅端子
图 3-8:
A.
用于连接至增强型核心处理器的本安型端子
B.
用于连接至远程主机和电源的非本安型端子
3.3.4
将远程主机连接到 MVD Direct Connect 本安型安全栅
1. 将 RS-485 线从安全栅连接到远程主机的 RS-485 端子。
接线
快速安装指南 17

Emerson Micro Motion Specifications

General

Category	Measuring Instruments
Manufacturer	Emerson
Brand	Micro Motion
Type	Coriolis Flow Meter
Output	4-20 mA, HART, Foundation Fieldbus, Profibus, Modbus
Power Supply	24 V DC
Material	Stainless Steel, Hastelloy
Process Connection	Flanged, Threaded
Certifications	ATEX, IECEx, CSA, SIL
Pressure Rating	Varies by model; up to 10, 000 psi (690 bar)
Temperature Range	Varies by model; -400 to 750°F (-240 to 400°C)
