3. Fúrjon két lyukat, óvatosan helyezze be a műanyag tipliket, és két
csavarral rögzítse a termosztát hátsó burkolatát!
4. Végezetül csatlakoztassa a kapcsolóegységet a hátsó burkolathoz!
A vevő felszerelése
1. Távolítsa el a hátsó burkolatot!
2. Jelölje be a falon a lyukak helyzetét!
3. Fúrjon két lyukat, óvatosan helyezze be a műanyag tipliket, és két
csavarral rögzítse a vevő hátsó burkolatát!
4. Csatlakoztassa a vezetékeket a jelölés szerinti csatlakozókhoz a
kapcsolási rajznak megfelelően!
5. Végezetül csatlakoztassa a kapcsolóegységet a hátsó burkolathoz!
Kapcsolási rajz
NO alaphelyzetben nyitott érintkező
NC alaphelyzetben zárt érintkező
COM kapcsolóérintkező
L 230 V váltóáramú tápcsatlakozó
N semleges vezeték

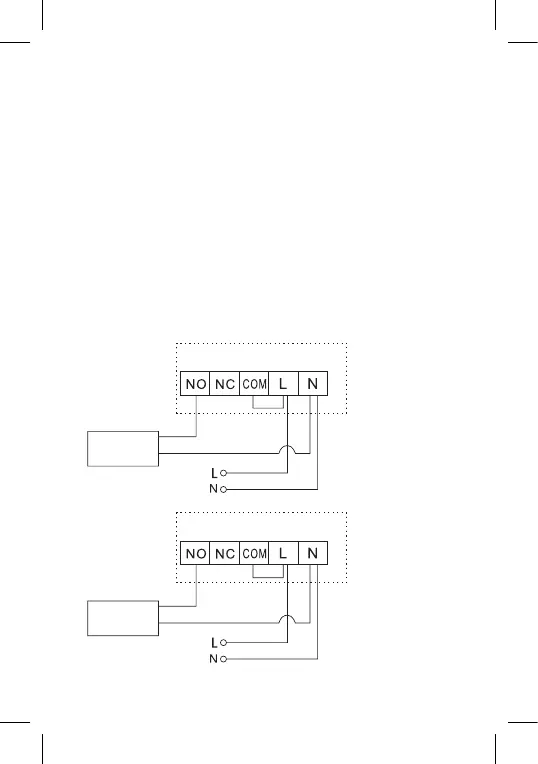

Szivattyú / motorosszelep bekötési rajz
Szivattyú/
szelep
Padlófűtés csatlakoztatási rajza
Berendezés
csatlakoztatása
