Emos P5616OT User Manual

73

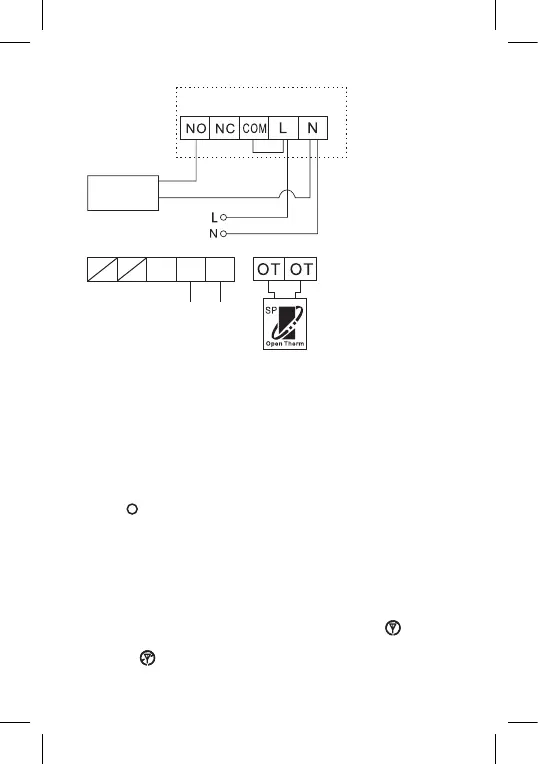

Shema ožičenja za ekspanzijski ventil/električni pogon
Priključeni
uređaj
OpenTherm veza
N/O
ON
COM
230 V~
50–60 Hz
10 (4) A
L N
OFF
N/C
OT OpenTherm veza
OT OpenTherm veza
Puštanje uređaja u rad
Uklonite prednji poklopac odašiljača i umetnite 2× 1,5 V AA alkalne baterije.
Ne upotrebljavajte 1,2 V punjive baterije.
Umetanje baterija pokreće termostat i aktivira prikaz.
Ako termostat ne radi pravilno, provjerite polaritet baterija i njihovo
stanje napunjenosti.
Ako se sustav grijanja/klimatizacije ne koristi dulje vrijeme, preporu-
čujemo isključivanje jedinice prekidača (pomaknite glavni prekidač u
položaj ).
Uparivanje jedinice
1. Uključite prijamnik pritiskom na gumb ON/OFF na lijevoj strani
prijamnika.
2. Zatim pritisnite i držite gumb M/A na 10 sekundi dok na prijamniku
ne počne treperiti zeleno svjetlo.
3. Pomaknite klizač na odašiljaču u položaj OFF i pritisnite i držite gumbe
H i A na 3 sekunde dok zeleno svjetlo na prijemniku ne prestane
treperiti. Jedinice su sada uparene; prikazuje se ikona
.
4. Ako uparivanje jedinica ne uspije, umjesto toga prikazat će se
ikona
.

Emos P5616OT Specifications

General

Frequency	868 MHz
Interface	AC
Child lock	Yes
Proper use	Room
Control type	Buttons
Product color	White
Memory function	No
Units of measurement	°C
Temperature increment	0.5 °C
Temperature setpoint range	5 - 35 °C
Battery type	AA
Power source	AC/Battery
Battery voltage	1.5 V
Operating voltage	230 V
Maximum switching current	10 A
Number of batteries supported	2

Weight and Dimensions

Depth	26 mm
Width	86 mm
Receiver dimensions (WxDxH)	86 x 26 x 86 mm
Bridge dimensions (W x D x H)	126 x 26 x 84 mm
