henden Änderung. Die Zeitschaltuhr oder die dauerhafte Änderung des Programms
waren eingestellt, dann erscheint die Restlaufzeit oder“9999“(dauerhafte Änderung)
und Symbol der Änderung.
3. Durch Drücken der Taste U oder V stellen Sie die Einschaltzeit der Änderung ein.
Die Zeit der Änderung ändert sich im folgenden Zyklus: ... “00h” – “01h” – “02h” – ...
– “23h” – “01d” – “02d” – “29d” – “30d” – “9999” – “-- -“ -- “00h”...
h – heißt Stunden
d – heißt Tage
“9999“ – dauerhafte Änderung des Programms;
“-- -“ – vorübergehende Änderung des Programms
4. Durch Drücken der PROG-Taste ändert sich gleich die Zeit der Änderung auf “00h“
und der Thermostat kehrt zur Programmsteuerung zurück.
5. Durch Drücken der COMP/ECON-Taste wählen Sie die Komfort- oder ökonomische
Temperatur.
6. Durch Drücken der SETBACK-Taste wählen Sie das Herabsetzen der Temperatur (die
Betriebsart Heizen) oder Ausschalten in der Betriebsart Kühlen.
7. Durch ein 1,5 Sekunde langes Drücken der COMP/ECON-Taste wählen Sie die
Funktion des Einfrierschutzes (nur in der Betriebsart Heizen).
Jedesmal, wenn Sie die OK-Taste drücken oder 15 Sekunden warten, kehrt das Anzei-
gefeld in die normale Betriebsart zurück.
Installation
• Der Thermostat darf nur von einem Fachmann mit entsprechender elektrotechnis-
cher Quali kation und im Einklang mit entsprechendem Schaltplan angeschlossen
werden. Für eine fehlerhafte und nicht fachgemäße Inbetriebnahme ist weder der
Importeur noch der Hersteller verantwortlich.
• Damit der Thermostat richtig funktioniert, d.i. Messen der Raumtemperatur und
Regulation, muss der Thermostat an einer geeignete Stelle befestigt werden.
Geeignet ist eine Stelle, wo der Thermostat von Gardinen, Vorhängen, Möbel und
anderer Einrichtung nicht zugedeckt ist. Der Thermostat darf nicht in der Nähe
einer Wärmequelle, eines Lichtes oder unter Ein uss der Sonnenstrahlen befestigt
werden. Anderseits darf er nicht an einer Stelle befestigt werden, wo es zieht.
51
• Wichtig: Der Thermostat muss immer vom Stromanschluss getrennt werden, bevor
er geö net wird. Das gilt auch beim Austausch der Batterien!!!

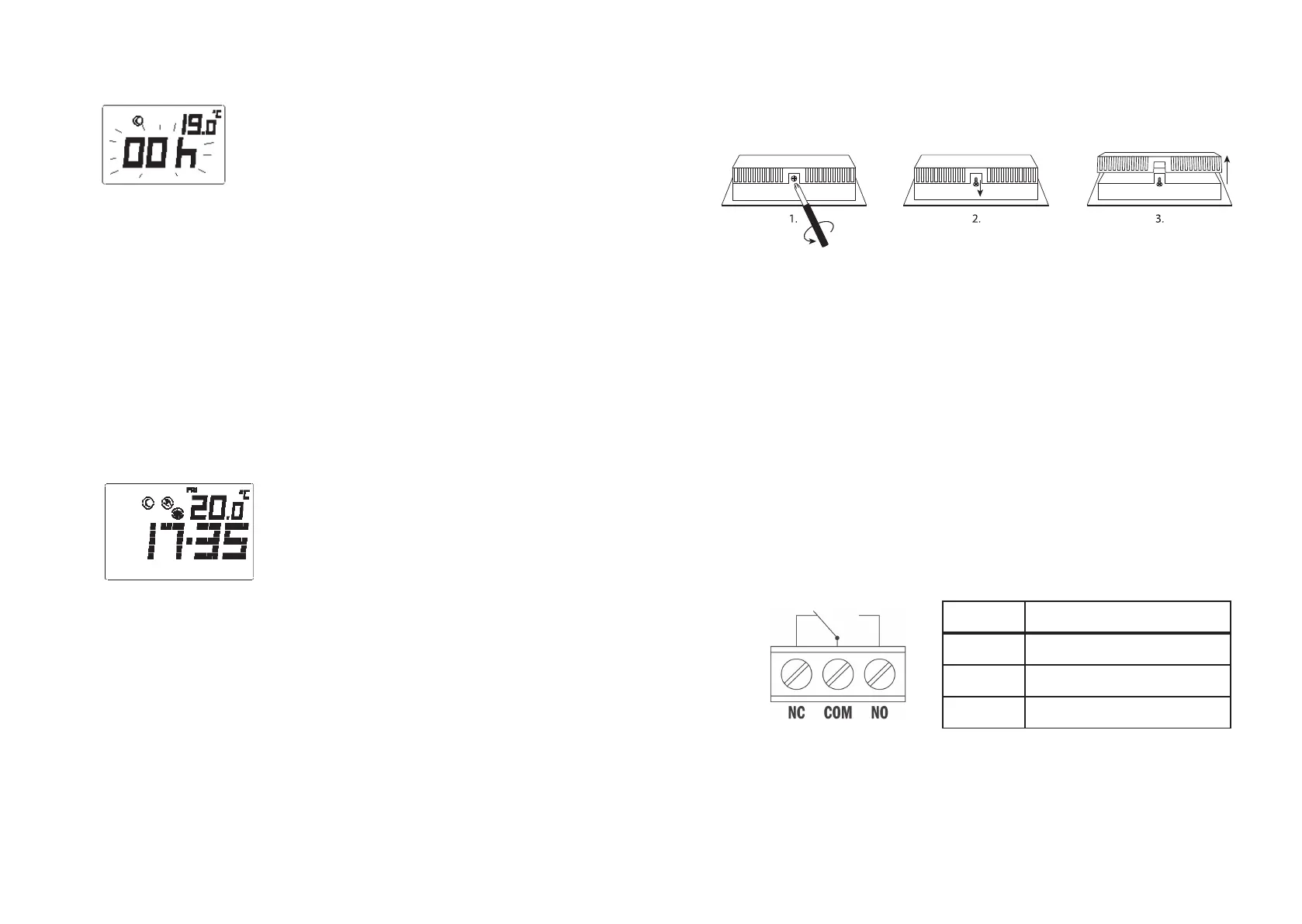

Befestigung an die Wand
Der Thermostat ist vor der Montage in zwei Teile zu teilen. Gehen Sie folgendermaßen vor:
1. Schraube mit einem Schraubenzieher um etwa 2 mm abschrauben.
2. Um etwa 3 mm herausziehen.
3. Hinterteil ö nen.
4. In der unteren Abdeckung des Thermostats be nden sich Montagelöcher. Marki-
eren Sie sie an die Wand, wo Sie den Thermostat mit einem geeigneten Gerät (z.B.
Schraubenzieher) befestigen wollen. Bohren Sie Löcher in die Wand. Legen Sie
Dübel hinein und schrauben Sie den Thermostat fest an die Wand.
Anschluss des Thermostats
Schließen Sie den Thermostat nach folgender Beschreibung der elektrischen Schaltung
230V AC an.
1. Schließen Sie den Stromleiter 230V AC in Serienanschluss mit der Klemme bezeich-
net COM an.
2. An die Klemme -bezeichnet NO- schließen Sie den Leiter der Heizung (Klimaanlage)
an. Die Heizung (Klimaanlage) ist mit dem Leiter N verbunden.
3. Schließen Sie den Thermostat.
Umschaltbarer potentialfreier Kontakt in Ruhelage
Klemme Funktion
COM Umschalter
NO In Ruhelage geö net
NC In Ruhelage geschlossen
Anschluss der elektrischen Schaltung mit 230V AC max 3A Ohmsche
(1A induktive) Belastung
• Heizen = Heating
Eingeschaltet, wenn die Raumtemperatur (RTEMP) niedriger als die am Thermostat
eingestellte Temperatur (STEMP) ist.
