3. Stlačením tlačítok U alebo V nastavíte dobu potlačenia. Doba potlačenia sa mení
v nasledujúcom cykle: ... “00h” – “01h” – “02h” – ... – “23h” – “01d” – “02d” – “29d” –
“30d” – “9999” – “-- -“ -- “00h”...
h – znamená hodiny
d – znamená dni
“9999“ – trvalé potlačenie programu
“-- -“ -- dočasné potlačenie programu
4. Stlačením tlačítka PROG bude hneď zmenený čas potlačenia na “00h“ a termostat
sa vráti do riadenia programom.
5. Stlačením tlačítka COMP/ECON zvolíte komfortnú alebo ekonomickú teplotu.
6. Stlačením tlačítka SETBACK zvolíte zníženie teploty (režim kúrenia) alebo vypnutie
v režime chladenia.
7. Stlačením tlačítka COMP/ECON na dobu 1,5 sekundy zvolíte funkciu ochrany pred
zamrznutím (iba v režime kúrenia).
Kedykoľvek stlačíte tlačítko OK alebo počkáte 15 sekúnd dôjde k návratu do normál-
neho režimu.
Inštalácia
• Termostat musí byť zapojený pracovníkom s patričnou elektrotechnickou kvali -
káciou a v súlade s doporučeným zapojením. Za chybné a neodborné zapojenie
nenesie dovozca ani výrobca zodpovednosť.
• Pre správnu činnosť termostatu, to je meranie izbovej teploty a reguláciu, musí byť
termostat namontovaný na vhodnom mieste. Ideálny je priestor, kde termostat nie
je tienený záclonami, závesmi a nie je zastavaný nábytkom či inými zariadeniami.
Termostat nesmie byť namontovaný v blízkosti tepelného zdroja, svetla alebo na
priamom slnečnom svetle. Zároveň nesmie byť v mieste, kde je prievan.
• Dôležité: Termostat musí byť vždy odpojený od napájania, pokiaľ je otvorený. To
platí aj pri výmene batérií!!!

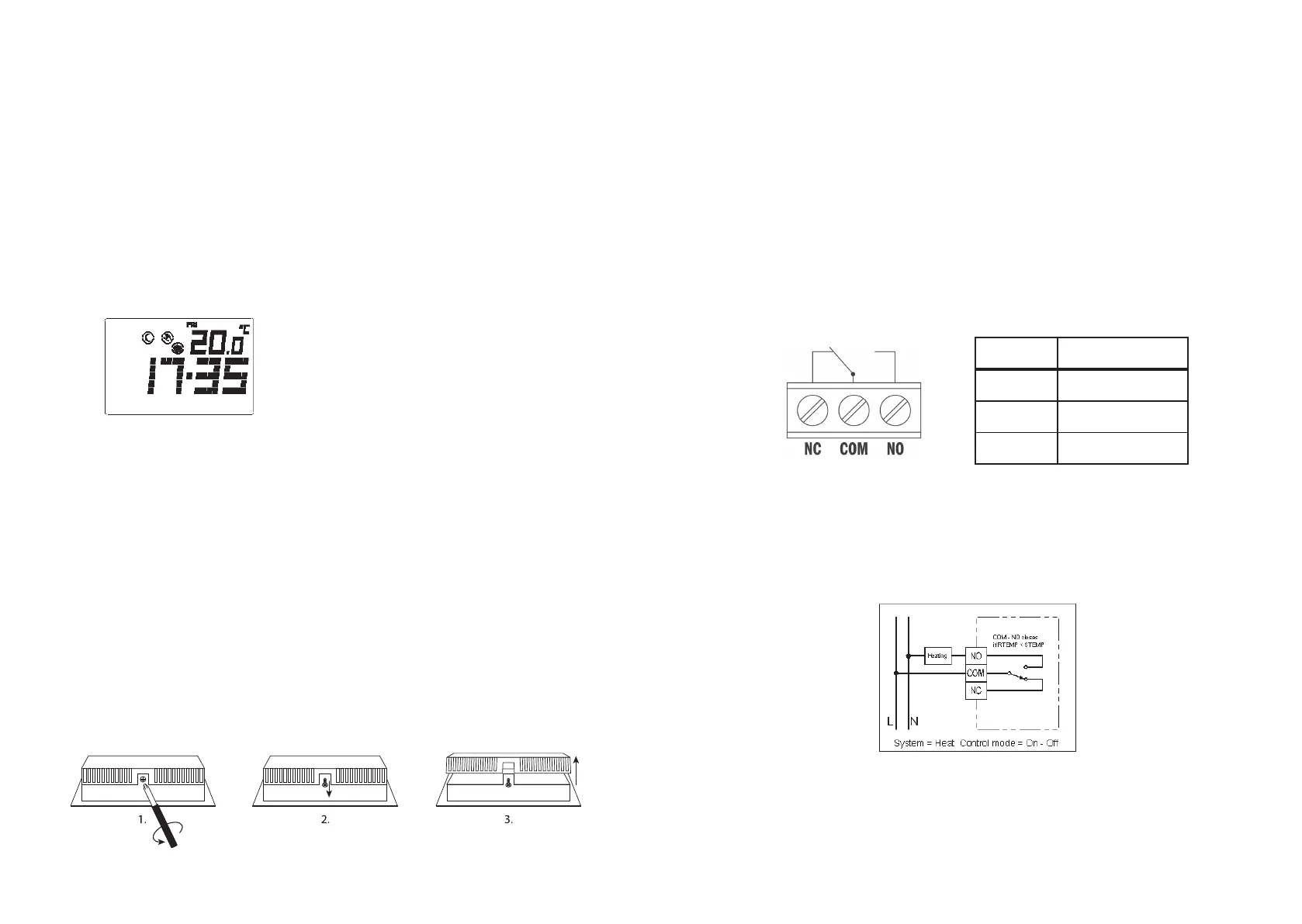

Montáž na stenu
Termostat je pred montážou nutné rozobrať na dve časti. Postupujte podľa nasledu-
júcich krokov:
25
1. Skrutkovačom vyskrutkovať asi o 2 mm.
2. Povytiahnúť približne o 3 mm.
3. Otvoriť zadnú časť.
4. V spodnom kryte termostatu sa nachádzajú montážne otvory. Preneste ich na
stenu do miest, kde ich chcete namontovať pomocou vhodného nástroja (napr.
šraubováku). Vyvŕtajte diery do steny. Vložte do nich hmoždinky a pomocou skrutiek
pevne prišraubujte na stenu.
Pripojenie termostatu
Pripojte termostat podľa nasledujúceho popisu pre spínanie 230V AC.
1. Pripojte vodič 230V AC do série so svorkou označenou COM.
2. Na svorku označenú NO pripojte vodič od kúrenia (klimatizácie). Kúrenie (klimati-
zácia) je spojená s vodičom N.
3. Uzavrite termostat.
Prepínací bez napäťový kontakt v kľudnom stave
Svorka Funkcia
COM prepínač
NO V kľude rozopnúť
NC V kľude zopnúť
Pripojenie pre spínanie zariadenia s 230V AC max 3A odporové (1A
induktívne) zaťaženie
• Kúrenie = Heating
Zopnuté, keď teplota v miestnosti (RTEMP) je menšia než nastavená teplota na
termostate (STEMP).
Druh riadenia – zapne alebo vypne
• Chladenie :
Zopnuté, keď teplota v miestnosti (RTEMP) je vyššia než nastavená teplota na
termostate (STEMP).
Druh riadenia – zapne alebo vypne
