64
mowe), to zostanie wyświetlone “00h“ i ikona wyłączenia nie zostanie wyświetlona.
Przy wyłączeniu w trybie chłodzenia zostanie wyświetlone --.- albo – na miejscu
temperatury. Jeżeli czasowe wyłączenie programu było ustawione to wyświetli się
--.- albo – i pojawi się ikona czasowego wyłączenia. Jeżeli był ustawiony czas albo
trwałe wyłączenie programu, to będzie wyświetlany czas pozostały albo“9999“
(ciągłe wyłączenie) i wskaźnik wyłączenia.
3. Naciskając przycisk U albo V ustawiamy czas wyłączenia. Czas wyłączenia zmienia
się z następującym cyklu: ... “00h” – “01h” – “02h” – ... – “23h” – “01d” – “02d” – “29d”
– “30d” – “9999” – “-- -“ -- “00h”...
h – oznacza godziny
d – oznacza dni
“9999“ – stałe wyłączenie programu
“-- -“ – czasowe wyłączenia programu
4. Naciskając przycisk PROG można natychmiast zmienić czas wyłączenia na “00h“ a
termostat powróci do trybu sterowania programem.
5. Naciskając przycisk COMP/ECON wybieramy temperaturę komfortową lub ekono-
miczną.
6. Naciskając przycisk SETBACK wybieramy obniżenie temperatury (tryb grzania) albo
wyłączenie w trybie chłodzenia.
7. Naciskając przycisk COMP/ECON przez czas 1,5 sekundy wybieramy funkcję ochrony
przed zamarzaniem (tylko w trybie grzania).
Jeżeli w dowolnej chwili naciśniemy przycisk OK albo zaczekamy 15 sekund nastąpi
powrót do trybu normalnego.
Instalacja
• Termostat musi być podłączany przez osobę posiadającą niezbędne kwali kacje
elektrotechniczne zgodnie z zaleceniami. Za skutki błędnego i niefachowego
podłączenia importer ani producent nie ponoszą odpowiedzialności.
• Warunkiem poprawnego działania termostatu, czyli mierzenia i regulowania tem-
peratury w pomieszczeniu jest zamontowanie tego urządzenia w odpowiednim
miejscu. Najlepiej jest, jeżeli termostat nie będzie przysłonięty zasłonami,  rankami
albo innymi przedmiotami i urządzeniami. Termostat nie może być zainstalowany w
65
pobliżu źródła ciepła, światła albo w miejscu bezpośrednio narażonym na działanie
promieni słonecznych. Ponadto nie należy go instalować w miejscu występowania
przeciągów.
• Ważne: Termostat musi mieć zawsze wyłączone zasilanie, jeżeli jest otwarty. Dotyczy
to również wymiany baterii!!!

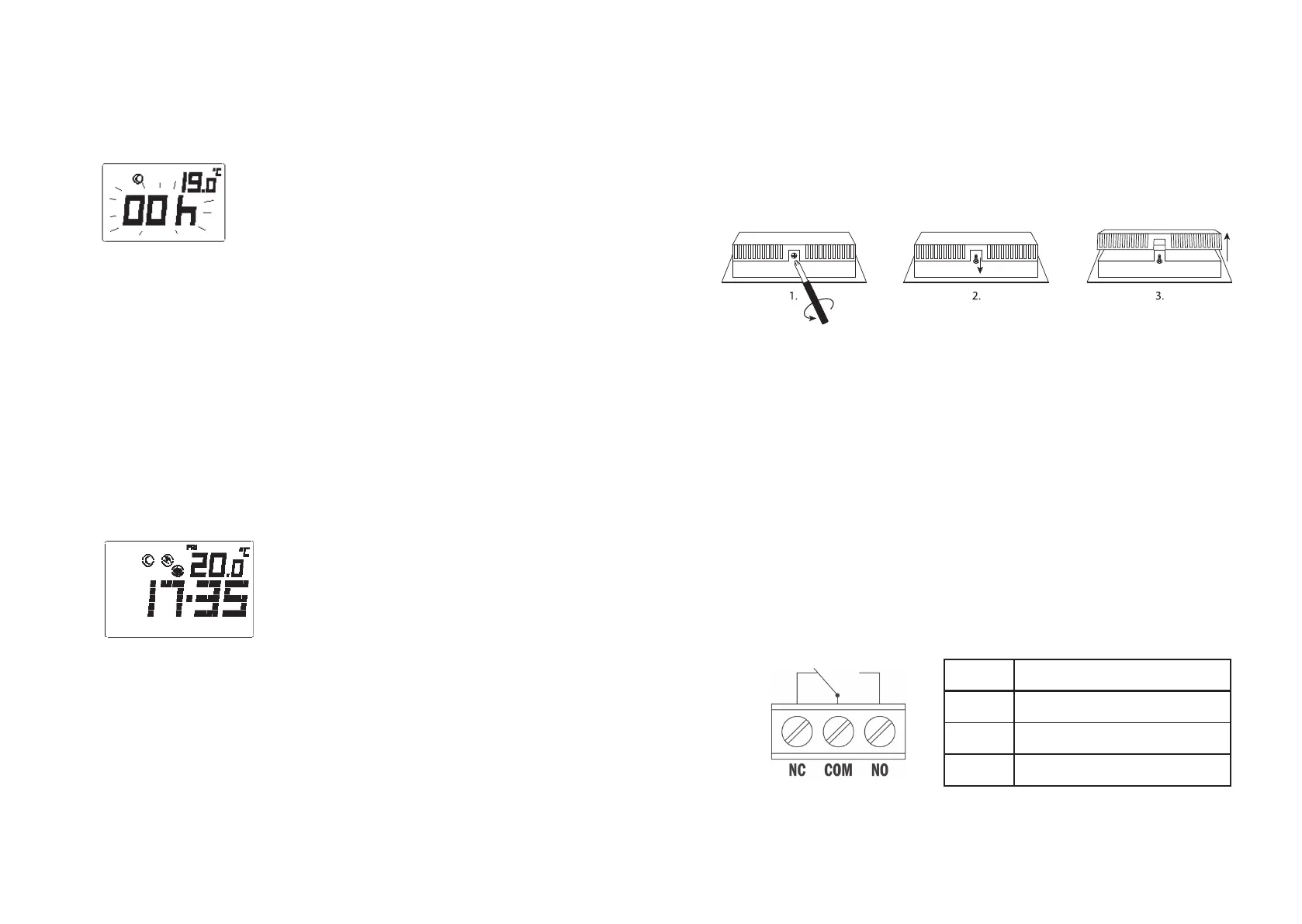

Montaż na ścianie
Termostat przed montażem należy rozebrać na dwie części. Należy kolejno wykonać
następujące czynności:
1. Wykręcić o okolo 2 mm za pomocą wkrętaka.
2. Wyciągnąć o około 3 mm.
3. Otworzyć tylną część.
4. W tylnej części obudowy termostatu znajdują się otwory montażowe. Zaznaczamy
ich położenie na ścianie w miejscu wybranym do montażu za pomocą odpowiednie-
go narzędzia (na przykład wkrętakiem). Wiercimy otwory w ścianie. Wykorzystując
kołki rozporowe z wkrętami mocno przymocowujemy urządzenie do ściany.
Podłączenie termostatu
Podłączamy termostat zgodnie z poniższymi zasadami włączania napięcia 230V AC.
1. Podłączamy przewód fazowy 230V AC podłączamy do zacisku oznaczonego
COM.
2. Do zacisku oznaczonego NO podłączamy przewód od ogrzewania (klimatyzacji).
Grzanie (klimatyzacja) jest połączone z przewodem zerowym N.
3. Zamykamy termostat.
Beznapięciowy styk przełączalny w stanie spoczynku.
Zacisk Funkcja
COM przełącznik
NO W normalnym stanie otwarty
NC W normalnym stanie zamknięty
