78
ábrázolásra, és az elnyomás ikonja nem. Kikapcsolásnál a hűtés üzemmódjában --.- vagy
-- kerül ábrázolásra a hőmérséklet helyett. Ha az ideiglenes programmellőzés előre be
lett állítva, akkor a --.- vagy -- kerül ábrázolásra, és megjelenik az ideiglenes mellőzés
ikonja. Ha az időzítő vagy az állandó programmellőzés be volt állítva, akkor ábrázolásra
kerül a hátralévő idő vagy a “9999“ (tartós mellőzés) és a mellőzés kijelzése.
3. A U vagy V billentyűkkel lehet beállítani a mellőzés idejét. A mellőzés ideje a
következő ciklusban változik: ... “00h” – “01h” – “02h” – ... – “23h” – “01d” – “02d” –
“29d” – “30d” – “9999” – “-- -“ -- “00h”...
h - az órákat jelöli
d – napokat jelent
“9999“ – a program állandó jellegű mellőzését
“-- -“ -- a program ideiglenes elnyomása (mellőzése)
4. A PROG billentyű lenyomásával a mellőzés ideje azonnal “00h“-ra változik, és a
termosztát visszatér a program általi kezelésre.
5. A COMP/ECON billentyű lenyomásával választja ki a komfort vagy a gazdaságos
hőmérsékletet.
6. A SET-BACK billentyű lenyomásával választja a hőmérséklet csökkentését (fűtés
üzemmódja) vagy kikapcsolását a hűtési üzemmódban.
7. A COMP/ECON billentyű 1,5 másodpercig tartó lenyomásával választja ki a befagyás
elleni védelem programját (csak a fűtés üzemmódjában).
Bármikor lenyomja az OK billentyűt vagy vár 15 másodpercet, visszatér a normál
üzemmódba.
Telepítés
• A termosztát bekötését elektrotechnikusi szakminősítéssel rendelkező szakember-
nek kell végeznie. A hibás vagy szakszerűtlen bekötésért sem az importőr, sem a
gyártó nem vállal felelősséget.
• A termosztát megfelelő működésének, - azaz a szobahőmérséklet mérése és szabályozá-
sa - érdekében, a termosztátot megfelelő helyre kell felszerelni. Az ideális egy olyan tér,
ahol a termosztátot nem árnyékolja függöny, drapéria, és nincs beépítve bútorral, vagy
egyéb berendezéssel. A termosztátot nem szabad hő-, fényforrásnak vagy közvetlen
napsugárzásnak kitéve felszerelni. Egyben nem lehet olyan helyen, ahol huzat van.
79
• Fontos: A termosztátot mindig le kell kötni táplálásától, ha ki van nyitva. Ez érvényes
az elemek cseréjének esetében is!!!

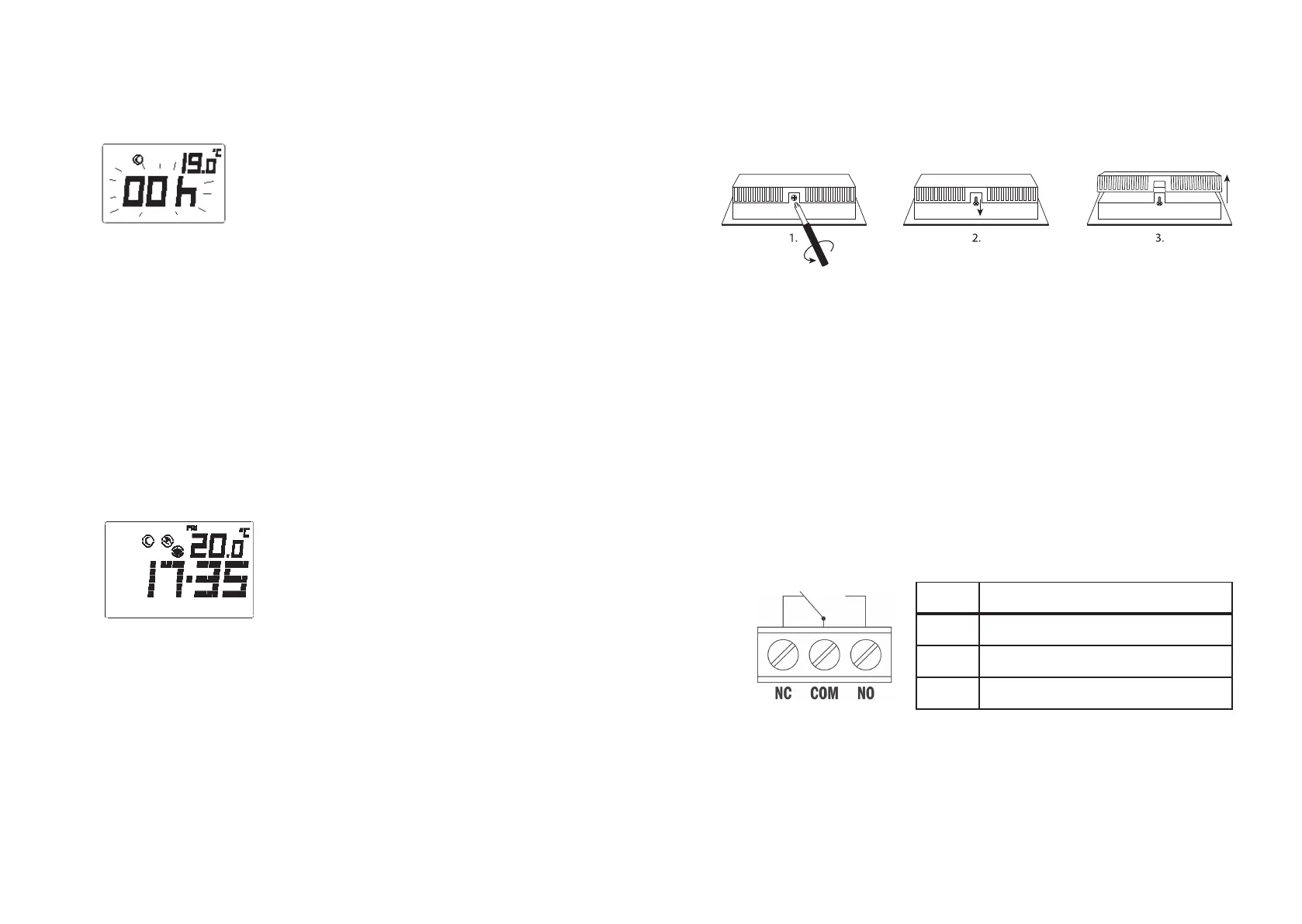

Falra szerelés
A termosztátot a szerelés előtt szét kell szerelni két részre. A következő lépések
alapján járjon el:
1. Csavarjuk ki a rögzítő csavart 2mm-t.
2. Húuuil o lb- 3mm-rel.
3. Nyissuk ki a termosztátot.
4. A termosztát alsó fedelében találhatóak a szerelési nyílások. Rajzolja őket át a falra
oda, ahová szerelni kívánja arra alkalmas szerszám segítségével (pld csavarhúzó)!
Fúrja a falba a lyukakat! Helyezzen beléjük tipliket, és csavarok segítségével erősítse
fel szilárdan a falra!
A termosztát csatlakoztatása
A következő leírás szerint csatlakoztassa a termosztátot 230 V AC kapcsolására!
1. Csatlakoztassa a 230 V AC vezetéket sorba a COM jelzésű aljzatra!
2. Kösse a NO jelzésű aljzatra a fűtéstől (klímaberendezéstől) jövő vezetéket! A fűtés
(klímaberendezés) össze van kötve az N vezetékkel.
3. Zárja le a termosztátot!
Az átkapcsoló feszültségmentes kontakt nyugalmi állapotban
Aljzat Funkció
COM Átkapcsoló
NO Nyugalmi állapotban szétkapcsolva
NC Nyugalmi állapotban összekapcsolva
Csatlakoztatás berendezés kapcsolására 230V AC feszültséggel, 3 A
ellenállásos (1 A induktív) terhelés.
•
Fűtés = Heating
Kapcsolva, amikor a helységben a hőmérséklet (RTEMP) kisebb, mint a termosztáton
(STEMP) beállított hőmérséklet.
Szabályozás módja - bekapcsol vagy kikapcsol.
