120
1. Odvijačem odvijte za cca 2 mm.
2. Izvuči za cca 3 mm.
3. Otvorite stražnji dio.
4. U donjem dijelu kućišta termostata nalaze se montažni otvori. Nacrtajte ove otvore
na zid u mjestu na kojem želite termostat montirati na zid, i to pomoću odgovara-
jućeg alata (npr. odvijača). Izbušite otvore u zidu. U izbušene otvore stavite tiple i
pričvrstite uređaj vijcima na zid.
Priključenje termostata
Priključite termostat prema slijedećim uputama za napon 230 V AC.
1. Priključite vodič 230V AC paralelno sa stezaljkom s oznakom COM.
2. Na stezaljku s oznakom NO priključite vodič grijanja (klima uređaja). Grijanje
(klimatizacija) je povezana sa provodnikom N.
3. Zatvorite termostat.

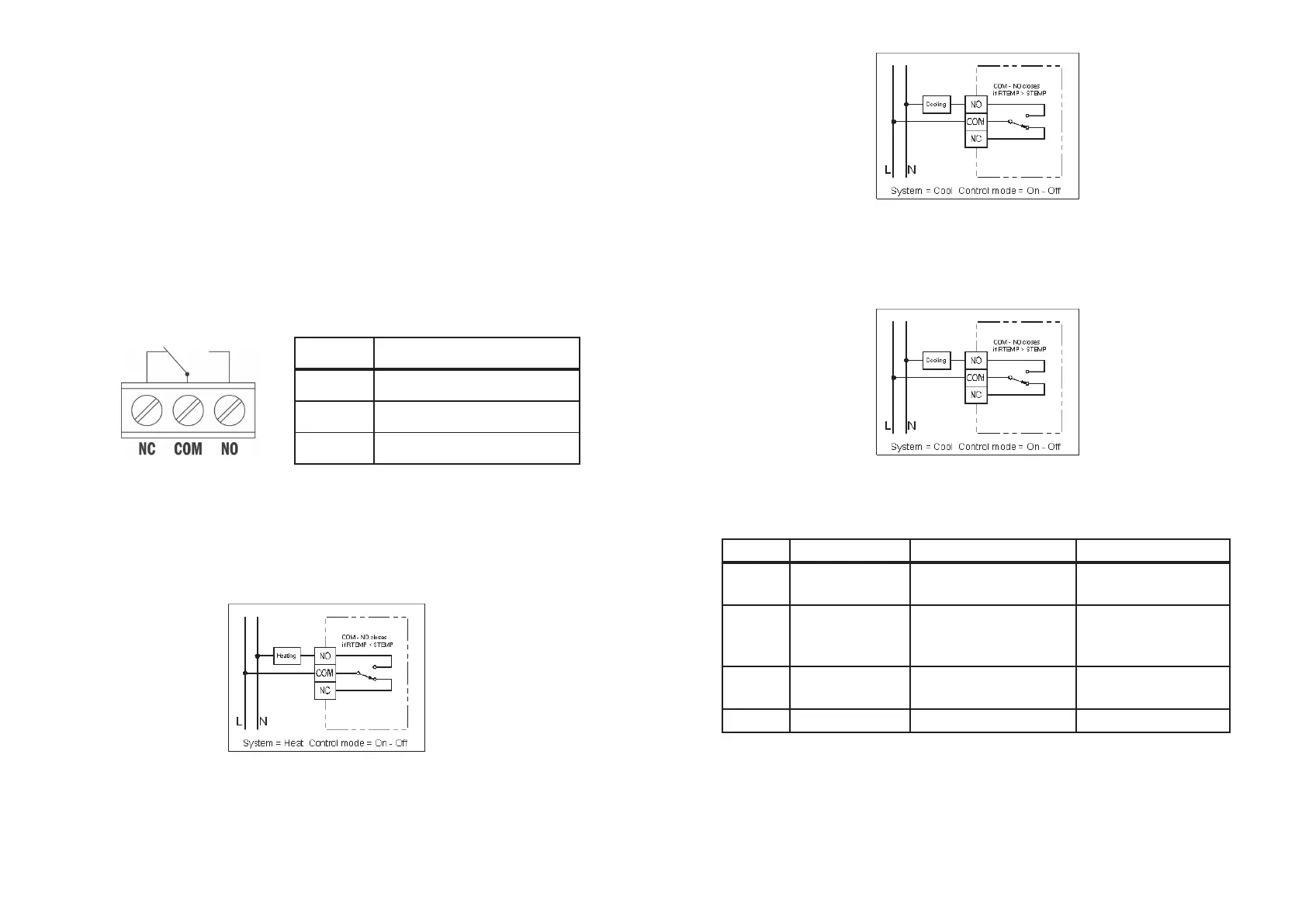

Preklopni beznaponski kontakt u stanju mirovanja
Spajalica Funkcija
COM preklopnik
NO isklopljen u stanju mirovanja
NC uklopljen u stanju mirovanja
Shema priključenja za postrojenja sa 230V AC maks 3A otporno
opterećenje (1A induktivno).
• Grijanje = Heating
Uklopljeno ako je temperatura u sobi (RTEMP) manja od temperature podešene na
termostatu (STEMP).
Vrsta upravljanja – uključi ili isključi
• Hlađenje:
Uklopljeno ako je temperatura u sobi (RTEMP) viša od temperature podešene na
termostatu (STEMP).
Vrsta upravljanja – uključi ili isključi
121
• Grijanje s PWM
Dolazi do kontinuiranog uspoređivanja temperature u sobi s temperaturom pode-
šeno na termostatu
Vrsta upravljanja – kontinuirano regulira pomoću PWM
Osnovne postavke (tvorničke)
Preklopnici smješteni na ploči s tiskanim spojevima unutar termostata, upravljaju
slijedećim funkcijama:
Prekidač Funkcija OFF isključeno ON uključeno
C/H Grijanje/hlađenje
grijanje
(Default-standardno)
Hlađenje
PWM upravljanje
On-o (uključeno-isklju-
čeno) upravljanja (Default
- standardno)
PWM (pulsno
širinska modulacija) -
upravljanja
7D/5-2D Programirani dani
5-2 dana
(Default-standardno)
7 dana
F/C temperatura Stupnjevi Celzija (Default) Stupnjevi Fahrenheita
Napomena:
Default – standardno = tvornički podešeno
