134
2. Извући за око 3 мм.
3. Отворити стражњи део.
4. У доњем делу кућишта термостата налазе се монтажни отвори. Нацртајте те
отворе на зиду, на месту на којем желите термостат монтирати на зид, и то
помоћу одговарајућег алата (нпр. одвијача). Избушите отворе у зиду. У избушене
отворе поставите типлове и причврстите уређај вијцима на зид.
Прикључење термостата
Прикључите термостат према следећим упутствима на напон 230 В АЦ (230V AC).
1. Прикључите водич 230В АЦ паралелно са стезаљком са ознаком ЦОМ.
2. На стезаљку са ознаком НО прикључите водич грејања (клима уређаја). Грејање
(климатизација) је повезана са проводником Н.
3. Затворите термостат.

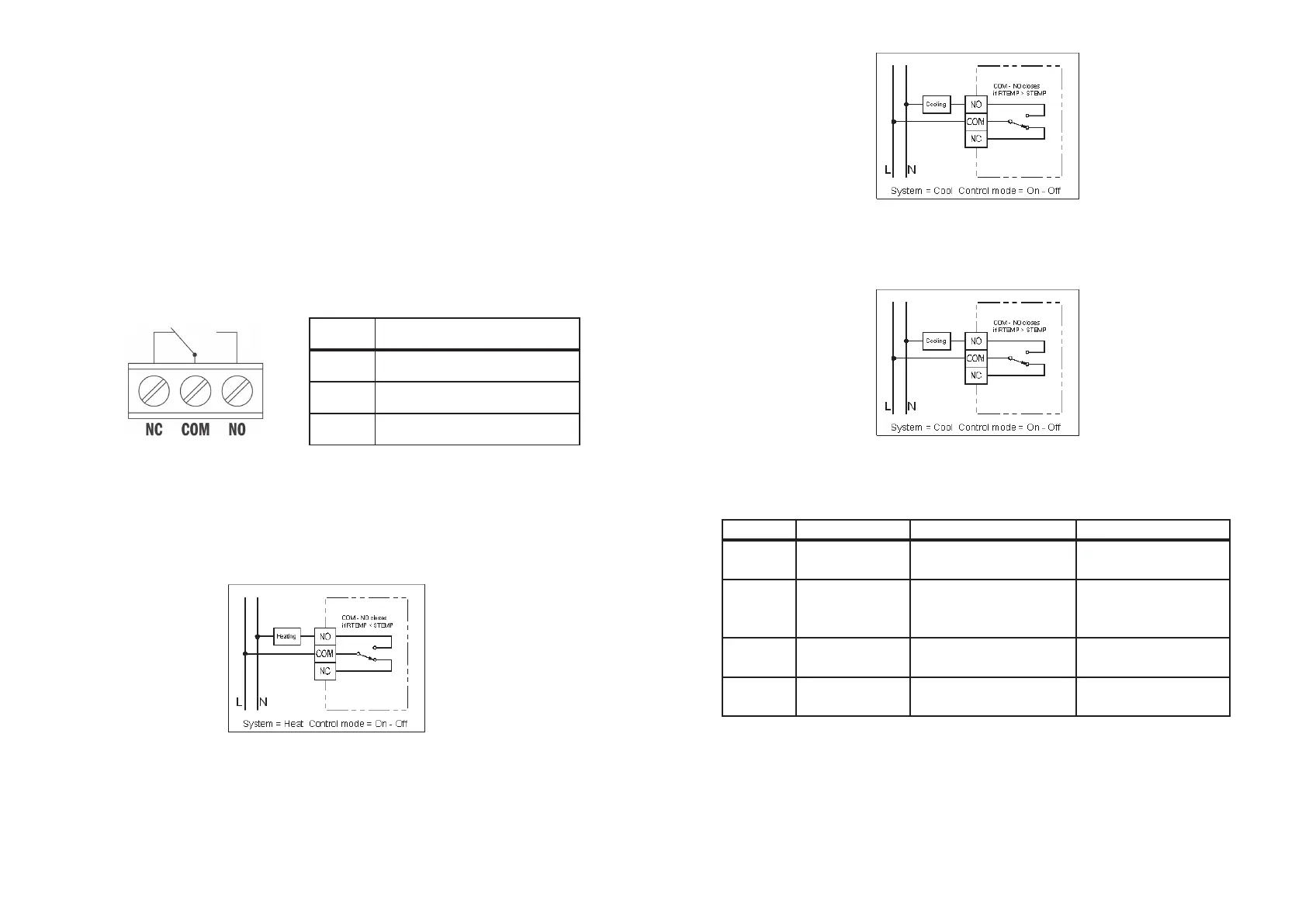

Преклопни безнапонски контакт у стању мировања.
Спој Функција
COM Преклопник
NO Неповезан у стању мировања
NC Повезан у стању мировања
Шема прикључења за постројења 230 В АЦ, макс. 3А отпорно
оптерећење (1А индуктивно).
• Грејање = Heating
Уклопљено ако је температура у соби (РТЕМП) мања од температуре подешене
на термостату (СТЕМП).
Врста управљања - укључи или искључи.
• Хлађење:
Уклопљено ако је температура у соби (РТЕМП) виша од температуре подешене
на термостату (СТЕМП).
Врста управљања – укључи или искључи.
135
• Грејање са PWM (ПВМ)
Долази до континуираног успоређивања температуре у соби са температуром
подешеном на термостату.
Врста управљања – континуирано регулисање помоћу PWM (ПВМ)
Основна подешавања (творничка)
Преклопници смештени на плочи, са штампаним спојевима унутар термостата,
управљају следећим функцијама:
Прекидач Функција OFF - Искључено ON - Укључено
Ц/Х
Грејање/
Хлађење
Грејање
(Default-Стандардно)
Хлађење
ПWM Управљање
On-o (Укључено-
искључено) Управљање
(Default - Стандардно)
PWM (пулсно
ширинска модулација)
- управљање
7Д/5-2Д
Програмирани
и дани
5-2 дана
(Default-Стандардно)
7 дана
Ф/Ц Температура
Степени Целзиуса
(Default)
Степени Фаренхајта
Напомена:
Default – стандардно = творнички подешено.
Преклопник СПАН1 а СПАН2 на штампаној плочици служи за избор дифузије
температуре према следећој таблици.
