12

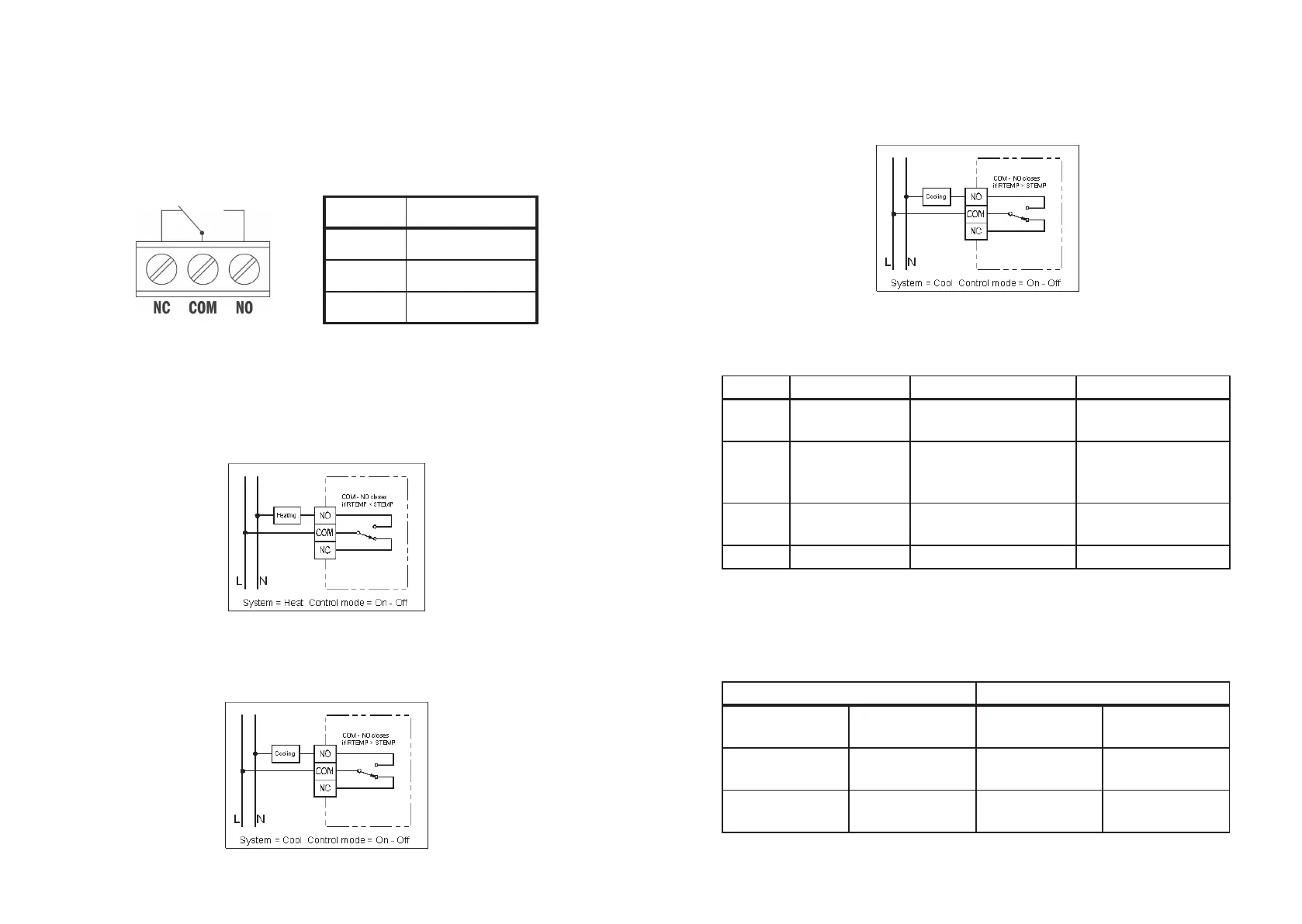

Připojení termostatu
Připojte termostat podle následujícího popisu pro spínání 230V AC.
1. Připojte vodič 230V AC do série se svorkou označenou COM.
2. Na svorku označenou NO připojte vodič od topení (klimatizace). Topení (klimatizace)
je spojeno s vodičem N.
3. Uzavřete termostat.
Přepínací beznapěťový kontakt v klidovém stavu
Svorka Funkce
COM přepínač
NO V klidu rozepnut
NC V klidu sepnut
Připojení pro spínání zařízení s 230V AC max 3A odporové (1A induk-
tivní) zatížení
• Topení = Heating
Sepnuto, když teplota v místnosti (RTEMP) je menší než nastavená teplota na
termostatu (STEMP).
Druh řízení – zapne nebo vypne
• Chlazení:
Sepnuto, když teplota v místnosti (RTEMP) je vyšší než nastavená teplota na termo-
statu (STEMP).
Druh řízení – zapne nebo vypne
13
• Topení s PWM
Dochází k neustálému přesnému porovnávání teploty v místnosti a nastavené na
termostatu
Druh řízení – neustále reguluje pomocí PWM
Základní nastavení (tovární)
Přepínače, které jsou umístěny na desce s plošnými spoji uvnitř termostatu, ovládají
tyto funkce:
Přepínač Funkce OFF vypnuto ON zapnuto
C/H topení/chlazení
topení
(Default-standardně)
Chlazení
PWM řízení
ON-OFF
(zapnuto-vypnuto) řízení
(Default-standardně)
PWM
(pulsně šířková
modulace) - řízení
7D/5-2D
Naprogramované
dny
5-2 dny
(Default-standardně)
7 dní
F/C teplota Stupně Celsia (Default) Stupně Fahrenheita
Poznámka:
Default – standardně = je nastaveno z výroby
Přepínač SPAN1 a SPAN2 na desce s plošnými spoji slouží k volbě teplotního rozptylu
podle následující tabulky.
Tovární nastavení termostatu je podle tabulky.
Přepínač Řízení
SPAN2 SPAN1
ON-OFF
Zapnuto-vypnuto
PWM řízení
OFF – vypnuto (Default
- standardně)
OFF – vypnuto (Default
- standardně)
0.5 °C/ 10 °F
1 °C/ 20 °F,
300 sekund
Vypnuto
OFF
Zapnuto
ON
1 °C/ 20 °F
2 °C/ 40 °F,
300 sekund
