2. Na sponko označeno z NO priključite še prevodnik kurjave (klima-naprave). Ogre-
vanje (klima) je povezana s prevodnikom N.
3. Termostat zaprite.

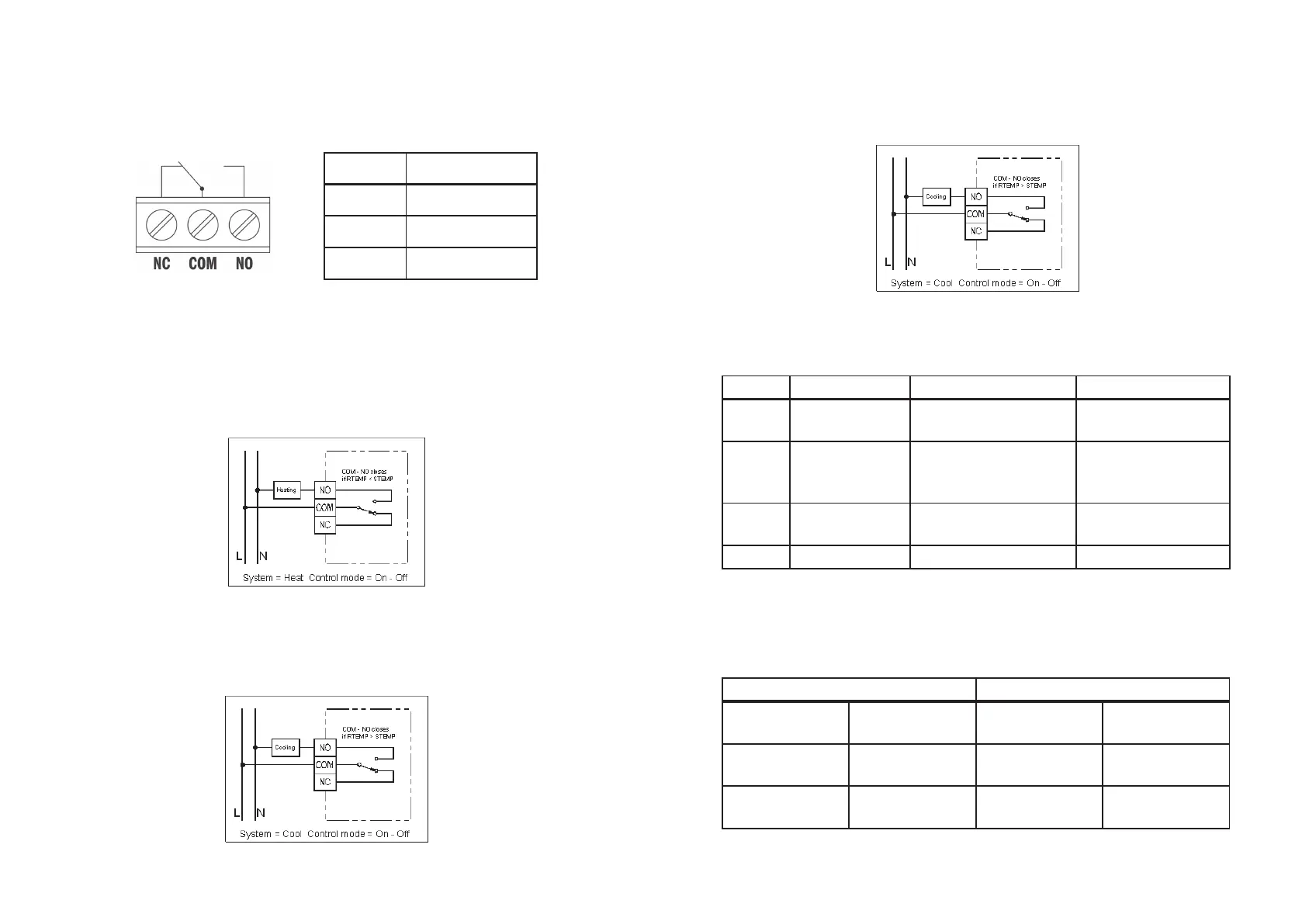

Stikalni kontakt brez napetosti v stanju mirovanja
Sponka Funkcije
COM Preklopno stikalo
NO Mirno odklopljeno
NC Mirno vklopljeno
Priključitev za stikalno funkcijo naprave z 230V mejna vrednost 3A
upora (1A induktivne) obremenitve
• Ogrevanje = Heating
Vklopljeno, ko je temperatura v prostorih (RTEMP) manjša, kot je temperatura, ki je
nastavljena na termostatu (STEMP).
Način upravljanja – bo vklopil oziroma izklopil
• Hlajenje:
Vklopljeno, ko je temperatura v prostorih (RTEMP) višja, kot je temperatura, ki je
nastavljena na termostatu(STEMP).
Način upravljanja – bo vklopil oziroma izklopil
149
• Ogrevanje s PWM
Odvija se neprekinjeno natančno primerjanje med temperaturo v prostorih in med
temperaturo, ki je nastavljena na termostatu.
Način upravljanja – neprekinjeno upravlja s pomočjo PWM
Osnovne (tovarniške) nastavitve
Stikala za preklop, ki se nahajajo na plošči s ploščatimi spoji v termostatu, upravljajo
sledeče funkcije:
Stikalo Funkcije OFF izklopljeno ON vklopljeno
C/H
ogrevanje/
hlajenje
ogrevanje
(Default-standardno)
Hlajenje
PWM upravljanje
On-o (vklopljeno –
izklopljeno) upravljanje
(Default - standardno)
PWM (pulzna
širinska modulacija) -
upravljanje
7D/5-2D
Programirani
dnevi
5-2 dni
(Default-standardno)
7 dni
F/C temperatura Stopinje Celzija (Default) Stopinje Fahrenheita
Opomba:
Default – standardno = to, kar je bilo nastavljeno s strani proizvajalca
Preklopno stikalo SPAN1 in SPAN2 na tiskanem vezju služi za izbiro temperaturnega
razpona v skladu z naslednjo razpredelnico.
Tovarniška nastavitev termostata je v skladu z razpredelnico.
Stikalo Upravljanje
SPAN2 SPAN1
On-O Vklopljeno –
izklopljeno
Upravljanje PWM
O – izklopljeno
(Default - standardno)
O – izklopljeno
(Default - standardno)
0.5 °C/ 10 °F
1 °C/ 20 °F,
300 sekund
Izključeno
OFF
Vključeno
ON
1 °C/ 20 °F
2 °C/ 40 °F,
300 sekund
