INSTALLIERUNG
Austausch des ursprünglichen Thermostats
Hinweis:
Vor dem Thermostatsaustausch schalten Sie das Heiz- und Klimasystem von der Hauptnetzzuleitung Ihrer Wohnung ab.
Sie vermeiden so einen eventuellen Stromschlag.
Vor dem Abschalten lesen Sie folgende Instruktionen aufmerksam durch.
1. Schalten Sie den ursprünglichen Thermostat ab und nehmen Sie den Deckel ab.
2. Schrauben Sie den Thermostat von der Wandplatte ab.
3. Schrauben Sie die Verbindungsplatte des Thermostats von der Wand ab.
4. Ziehen Sie die Hinterplatte ein bisschen von der Wand ab, aber lösen Sie nicht die Drahtverbindung.
Drahtmarkierung
1. Vor dem Abschalten markieren Sie jeden Draht.
2. Sichern Sie die Drähte gegen Herausreisseen.
3. Wenn der Raum hinter den Thermostat zu groß ist, vermeiden Sie die Luftströmung mit Isolierungsschaum. Sie
vermeiden so eine unkorrekte Temperaturmessung.
Thermostatanbringung
Die Thermostatanbringung kann seine Funktion wesentlich beeinflussen. Wählen Sie einen Ort, wo sich die Fami-
lienmitglieder am meisten aufhalten, am besten an einer Innenwand, an einem Ort, wo die Luft zirkuliert und wo
keinen direkten Sonnenstrahlen auffallen. Montieren Sie ihn nicht in der Nähe von Wärmequellen (z.B. Fernsehen,
Heizkörpern oder Kühlschränken), aber auch nicht in der Nähe von Türen, wo die Verwirbelungen die Funktion bee-
influssen könnten. Beim Nichteinhalten dieser Empfehlungen wird die Temperatur im Raum nicht richtig eingehalten.
Montage des Thermostates
1. Nehmen Sie den vorderen Deckel der Steuereinheit ab.
2. Markieren Sie die Lochlage für die hintere Platte.
3. In die Wand zwei Öffnungen bohren, vorsichtig die Dübel einlegen und mit der Wand planen.
4. Den Kontaktdeckel beseitigen (s. Bild) und die Drähte verbinden.
5. Die Steuereinheit an der hinteren Platte mit zwei Schrauben fixieren.
6. Die Installierung durch die Einheitsabdeckung mit dem vorderen Deckel beenden.

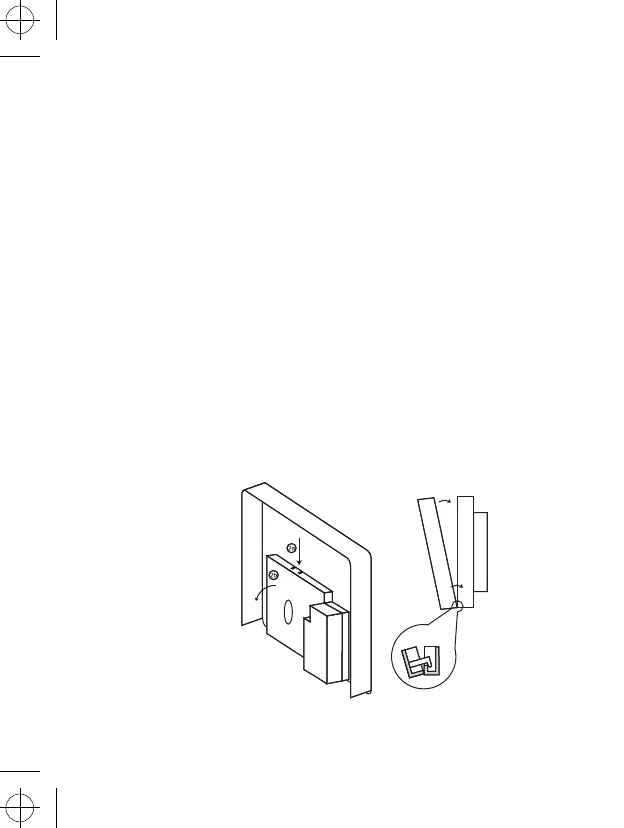

2a – Nach unten drücken.
2b – Die Abdeckung beseitigen
