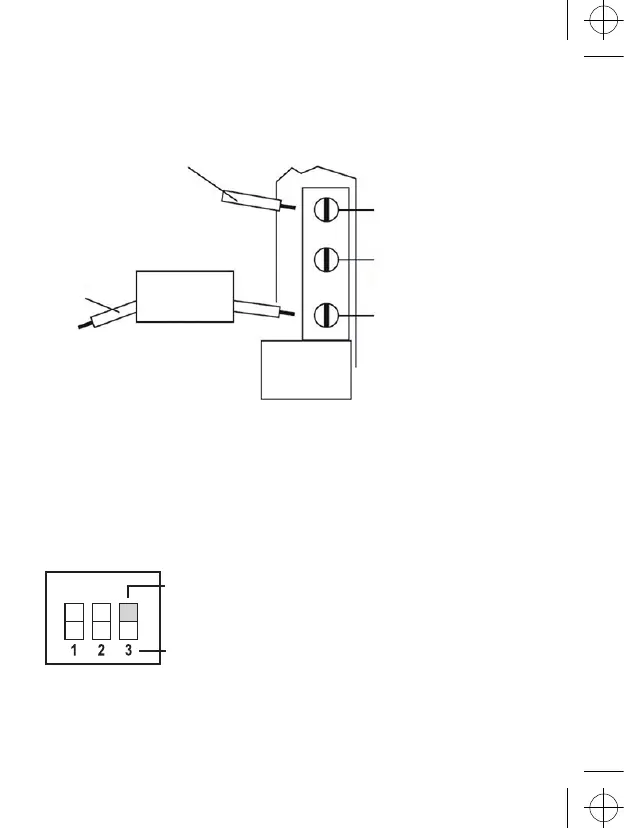

Schaltbild
Live - Anschluss der Speisung
Neutral - Nullleiter
Heizen
oder
Kühlen
Max.5(3)A
COM - Schalterkontakt
Erdung
NO - geschalteter Kontakt
Anwahl des Heiz- und Klimasystems
Vor der Systemanwahl die Abdeckung der Steuereinheit beseitigen. Auf der Leiterplatte der Steuereinheit sind die
Umschalter DIP-Typ angebracht.
Diese 3 Umschalter benutzt man zur Kontrolle von Hysterese und Umschaltung des Heiz- und Kühlsystems. Stellen Sie
den Umschalter DIP (Pos. 3) abhängig von Ihren Anwahl des Heiz- und Klimasystems ein (nach folgendem Diagramm).
On
Eingeschaltet: Heizung
Ausgeschaltet: Klimaanlage
