Anschluss HART
EEx ib-Ausführung (Prowirl 70 ****-*******B***)
Grundsätzlich ist es erlaubt, ein HART-Terminal DXR 275-***I1* (Ex-Ausführung) in der
Ex Zone 1 an einen eigensicheren Stromkreis anzuschließen.
EEx d-Ausführung (Prowirl 70 ****-*******C***)
Die Bedienung des HART-Terminals DXR 275 ist nur im sicheren Bereich erlaubt.
Ausnahme:
mittels eines Gasmessgerätes sicherstellen, daß keine explosionsgefähige Atmosphä-
re vorhanden ist. Das Handbediengerät kann nun an den Klemmen 1 und 2 ange-
schlossen werden. Der Speisestromkreis muss einen Lastwiderstand von mindestens
250 Ω aufweisen. Gegebenenfalls den Aufstecklastwiderstand des Handbediengerä-
tes verwenden.
+
-
I
O
4...20 mA
0000
Test
1
2
3
+
4...20 mA
min. 250 Ω
I
O
I
O
Ex i
I
O
Explosionsgefährdeter
Bereich
Sicherer Bereich
DXR 275
xa019y09
DXR 275-***I1* (Ex-Ausführung)
Cenelec konforme
Zener-Barriere

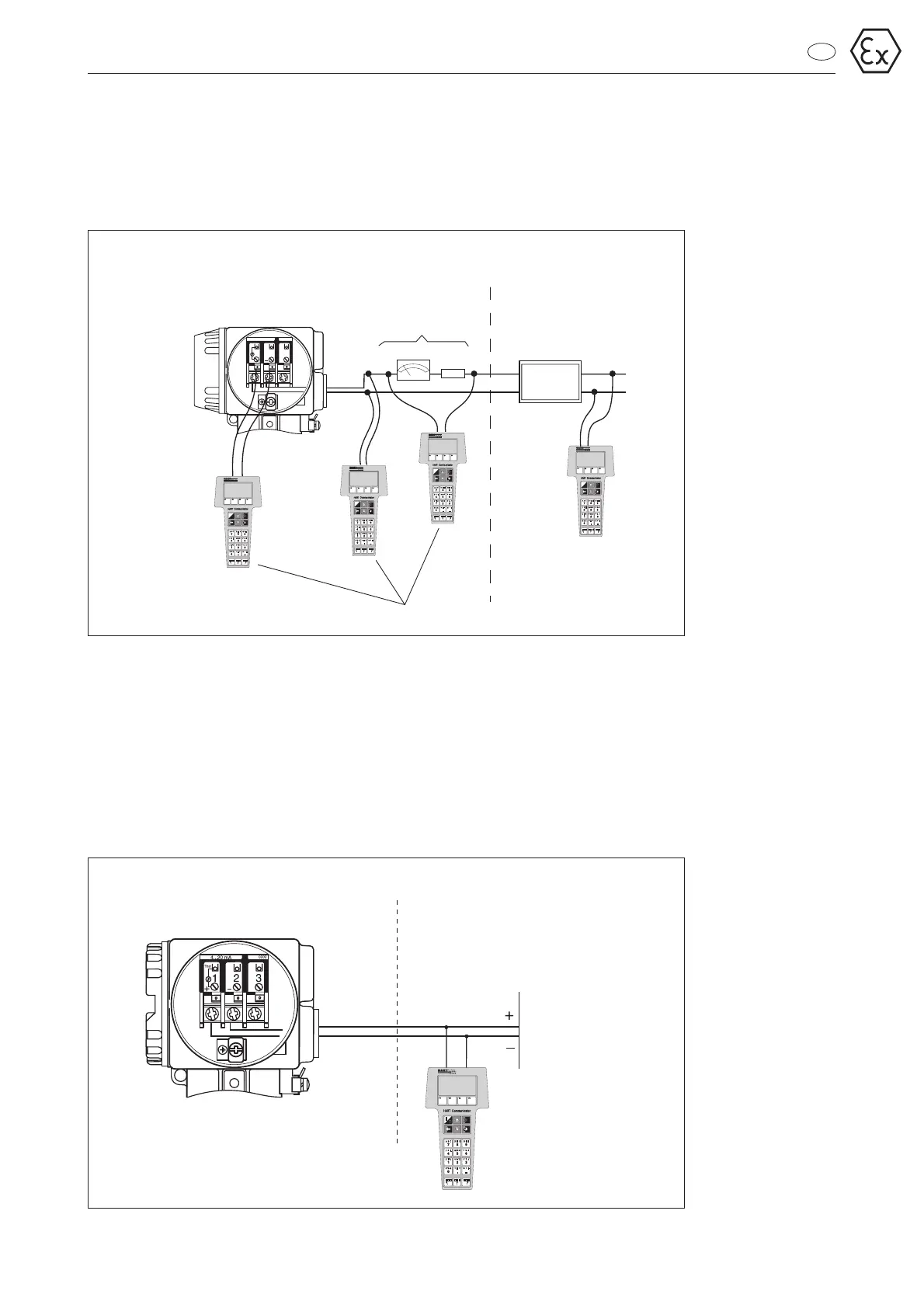

Abb. 9
Anschlussmöglichkeiten des
HART-Handbediengerätes DXR
275-***I1* an die EEx ib-Ausfüh-
rung des Prowirl 70
Hinweis!
Der Speisestromkreis muss einen Lastwider-
stand von mindestens 250 Ω aufweisen.
Gegebenenfalls den Aufstecklastwiderstand
des Handbediengerätes verwenden.
Explosionsgefährdeter
Bereich
Sicherer Bereich
Versorgung:
12...36 V
18,5...36 V (HART/Intensor)
I
max
= 20 mA
DXR 275
xa019y10
Abb. 10
Anschluss des HART-Handbe-
diengerätes DXR 275 an die
EEx d-Ausführung des Prowirl 70
de
