10

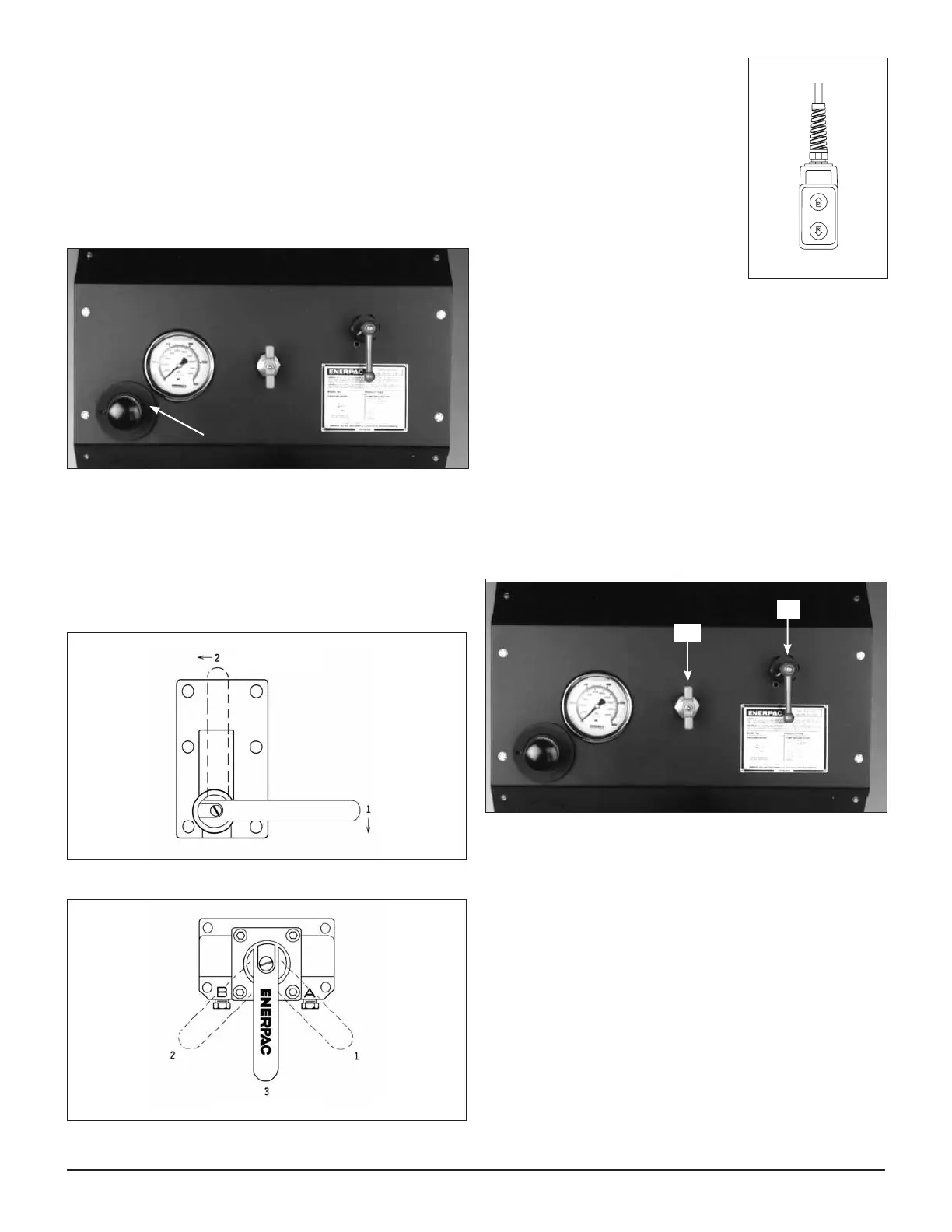

Ao dar a partida em modelos de motores a gasolina depois
do transporte ou depois de retirar do armazenamento, será
necessário operar a bomba de escorva na lateral esquerda
frontal do painel de instrumentos (veja a Figura 5). Puxe e
aperte o botão na bomba de escorva diversas vezes para
pressionar óleo no conjunto da bomba e preencher a linha de
entrada.
Consulte o manual de operações do Fabricante enviado com
a bomba e o procedimento operacional para os motores a
gasolina.
Figura 5
5. Operação da válvula — abaixo estão listadas as posições e
operações da válvula.
6. Ajuste da válvula de alívio — as bombas são equipadas com
duas válvulas de alívio. Uma é um alívio de segurança, ajustada
de fábrica e não deve ser ajustada ou reparada, exceto por um
centro de Serviço Técnico Autorizado de Enerpac.
Figura 6, VM-2
Retrair/Neutro
Avançar
Figura 7, VM-4
Avançar
Neutra/Espera
Retrair
A outra é uma válvula de alívio
ajustável. Ela está localizada na lateral
direita do painel de instrumentos
e tem um intervalo de ajuste de
1000-10.000 psi. Gire a alta em
sentido horário para aumentar a
pressão e em sentido anti-horário
para reduzir a pressão. Gire a porca
borboleta no parafuso de ajuste para
baixo para ajudar a manter a pressão
de ajuste. Use o medidor no painel de
instrumentos para monitorar o ajuste
de pressão conforme apresentado
na Fig. 9.
NOTA: A válvula de alívio ajustável nunca
deve ser afundada. Quando
afundada, desgaste prematuro da
válvula de alívio de ajuste resultará. Para um ajuste mais
preciso, reduza a pressão abaixo do ajuste final e então eleve
lentamente para o ajuste final. Não ajuste a válvula de alívio
ajustável acima de 10.000 psi.
7. Válvula de desligamento do medidor — Localizada no centro
do painel de instrumentos está a válvula de desligamento
do medidor, conforme apresentado na Fig. 9, “B.” Ela pode
ser usada para amortecer as pulsações ou para desabilitar
o medidor quando a pressão do sistema estiver estabilizada,
que ampliará a vida do medidor.
Figura 9
A
B
7.0 MANUTENÇÃO
1. Manutenção do nível de óleo apropriado. Verifique o nível
de óleo da bomba antes do acionamento e adicione óleo
hidráulico Enerpac, se necessário, removendo a tampa de
preenchimento de óleo. (Consulte 5.0 Instalação, etapa. 5)
2. Troque o óleo a cada 250 horas ou mais frequentemente se
usado em ambientes empoeirados. O plugue na lateral frontal
inferior do reservatório serve como uma porta de dreno.
3. Verifique todos os componentes do sistema quanto a
vazamentos. Conserte e/ou substitua os componentes com
vazamento.
Figura 8, pendente
IC-43 Pendant
(apenas modelos
PER)
