5.0 INSTALAÇÃO
Apenas motores elétricos
Nota: As conexões elétricas devem ser feitas apenas por um
eletricista qualificado, obedecendo a todos os códigos locais e
nacionais aplicáveis.
1. Cabeamento — Certifique que toda a energia tenha sido
desligada. Remova a tampa do disjuntor de partida magnética.
Observe os diagramas dentro da tampa da caixa do disjuntor
de partida para as instruções e conexões corretas do
cabeamento. Os modelos de 230V, 460V e 575V diferem nos
aquecedores de sobrecarga de segurança e no esquema de
cabeamento.
2. Pendente da válvula solenóide (modelos PER) — Conecte o
pendente (veja a Fig. 8) na válvula solenóide usando o conector.
Conecte o cabo de energia da válvula na tomada de 115 VAC.
Todos os modelos a gasolina e elétricos
3. Plugue de ventilação — Gire a tampa de preenchimento
de óleo em sentido anti-horário em um quarto de volta
para ventilar o reservatório. A falha em fazê-lo pode causar
cavitação e pode resultar em danos ao mecanismo de
bombeamento.
4. Conexão das mangueiras — Rosqueie a mangueira(s)
na porta(s) de saída de 3/8” NPT da válvula, conforme
apresentado na Fig. 1, “A.” Use 1 1/2 voltas de fita de Teflon
no ajuste da mangueira, deixando a primeira rosca totalmente
livre da fita, conforme apresentado na Fig. 2, “B.” As bombas
com válvulas de 3 vias têm uma porta de saída e as bombas
com válvulas de 4 vias têm duas portas de saída. Todas as
mangueiras e componentes usados com esta bomba devem
ter uma pressão de funcionamento nominal maior que ou igual
a pressão máxima nominal da bomba (10.000 psi).

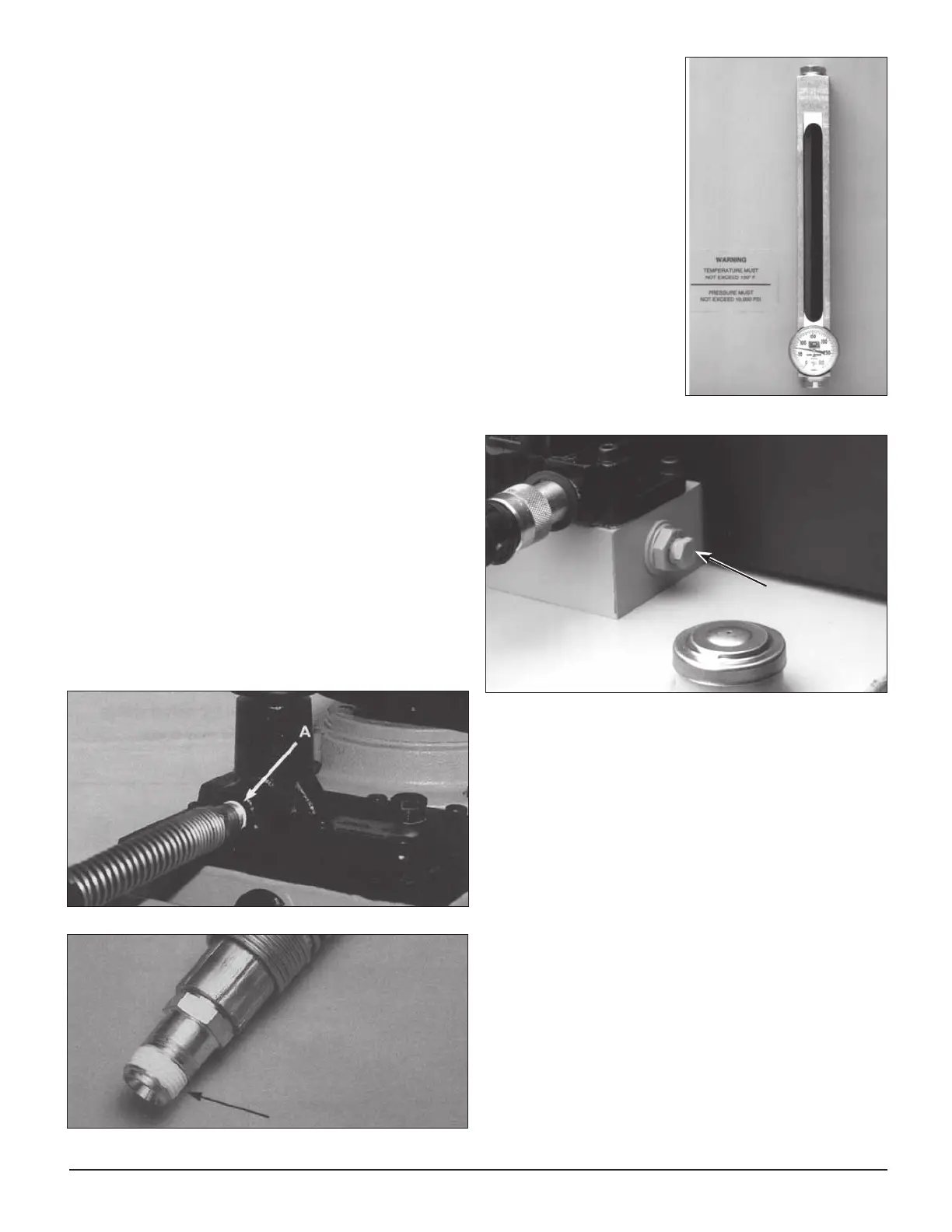

Figura 1
Figura 2
B
5 Nível de óleo — Verifique
o nível de óleo da bomba
antes do aciona-mento e
adicione óleo hidráulico
Enerpac, se necessário. O
nível de óleo deve estar no
topo do visor de medição e
nunca deve estar abaixo do
nível visível. Se isto ocorrer,
podem ocorrer danos na
bomba (veja a Fig. 3).
6.
Porta de retorno ao tanque
— Uma porta de 3/8” NPT é
fornecida na lateral do bloco
de montagem da válvula,
conforme apresentado na
Figura 4, para conexão
das linhas do tanque para
válvulas remotas.
Porta NPT
Figura 4, bloco de montagem da válvula
6.0 OPERAÇÃO
1. Verifique o nível de óleo da bomba e adicione óleo se
necessário. Certifique que o reservatório da bomba é ventilado.
(Veja 5.0 Instalação, etapa 5).
2. Alterne as válvulas no manual para a posição neutra antes
de acionar a bomba. Se equipado com uma válvula elétrica,
quando os botões de avanço ou retração não são pressionados,
a válvula está na posição neutra. (Veja a etapa 5, operações da
válvula.)
Motores elétricos
3. O disjuntor de energia está localizado na caixa de partida
na lateral do motor elétrico. Ao dar a partida inicialmente
nos modeles elétricos, pode ser necessário avivar o motor
pressionando os botões de partida e parada rapidamente
diversas vezes para escorvar o pistão da bomba.
Motores a gasolina
4. Preencha o tanque de combustível com gasolina sem chumbo
comum. Coloque a tampa de combustível e limpe qualquer
gasolina derramada do motor e tanque de combustível.
Verifique o nível de óleo do motor e adicione/preencha
conforme necessário
Figura 3, visor de medição
